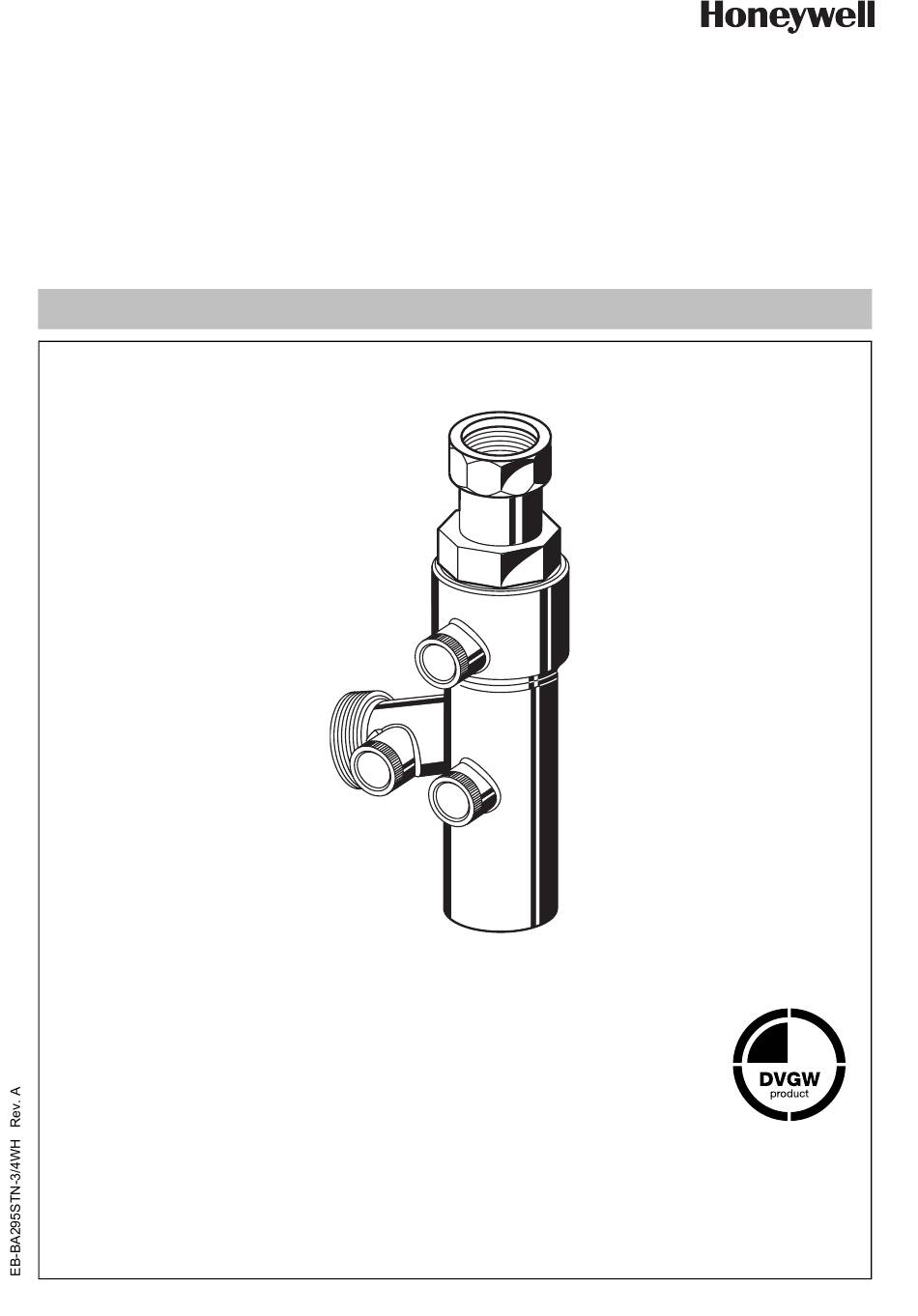

- Page 1 BA295STN-3/4WH Einbauanleitung • Installation instruction Systemtrenner Anleitung zum späteren Gebrauch aufbewahren! Keep instructions for later use! Backflow Preventer...
-
Page 2: Montage
• Kartuscheneinsatz mit integriertem Rückflussver- 5. Absperrventile öffnen hinderer und Ablassventil • Rückflussverhinderer ausgangsseitig • 3 Prüfstutzen • Abgang im 15° Winkel angeordnet, dadurch wird ein Abknicken eines angeschlossenen Schlauches verhindert 4. Varianten BA295STN-3/4WH = Standardversion mit Aussenge- windeanschluss 1" MU1H-1241GE23 R0710 Honeywell GmbH... -
Page 3: Instandhaltung
• Rückflussverhinderer aus hochwertigem Kunststoff nehmen bzw. Rotguss 8.2.1 Kartuscheneinsatz • Dichtelemente aus trinkwassergeeigneten Elasto- 1. Eingangsseitiges Absperrventil schließen meren o Systemtrenner wird druckentlastet Die örtlichen Vorschriften zur ordnungsgemäßen 2. Stopfen abschrauben Abfallverwertung bzw. Beseitigung beachten! Honeywell GmbH MU1H-1241GE23 R0710... -
Page 4: Störungen / Fehlersuche
TKA295 Druck-Prüfset Elektronisches Druckmessgerät mit Differenzdruckanzeige. Mit Koffer und Zubehör, ideal zur Inspek- tion und Wartung der Systemtrenner BA. WS295STN Wartungsset Wartungsset für Systemtrenner des Typs BA295STN zur Verwendung mit Prüfgerät TK295 bzw. TKA295 TKA295 TK295 MU1H-1241GE23 R0710 Honeywell GmbH... -
Page 5: Functional Description
• Valve cartridge with integral check valve and discharge valve • Outlet check valve • 3 test sockets • Hose connection in 15° off-axis angle to avoid bending of the hose 4. Options BA295STN-3/4WH = Standard version with threaded connections 1" MU1H-1241GE23 R0710 Honeywell GmbH... -
Page 6: Maintenance
4. Exchange cartridge insert, lip seal and filter o push down the cartridge insert till it snaps in • Don’t disassemble cartridge insert to indivi- dual parts! 5. Reassemble in reverse order 6. Test function (see chapter inspection) Honeywell GmbH MU1H-1241GE23 R0710... -
Page 7: Troubleshooting
Analogue pressure measuring device with differential pressure display. With case and accessories, ideal for inspection and maintenance of backflow preventer type BA. WS295STN Maintenance-set Maintenance-set for BA295STN type backflow preventers for use with Test kit TK295 resp. TKA295 TKA295 TK295 MU1H-1241GE23 R0710 Honeywell GmbH... - Page 8 Automation and Control Solutions Honeywell GmbH Manufactured for and on behalf of the Environmental and Combustion Controls Division of Hardhofweg Honeywell Technologies Sàrl, Z.A. La Pièce 16, D-74821 Mosbach 1180 Rolle, Switzerland by its Authorised Representative Honeywell GmbH Phone: (49) 6261 810...
