axing basic-line Series Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze ver-
wendet, wird keine Garantie übernommen!
Lieferumfang:
1 × Wideband-Kopfverstärker
4 × Abschlusswiderstände CFA 11-00
1 × Betriebsanleitung

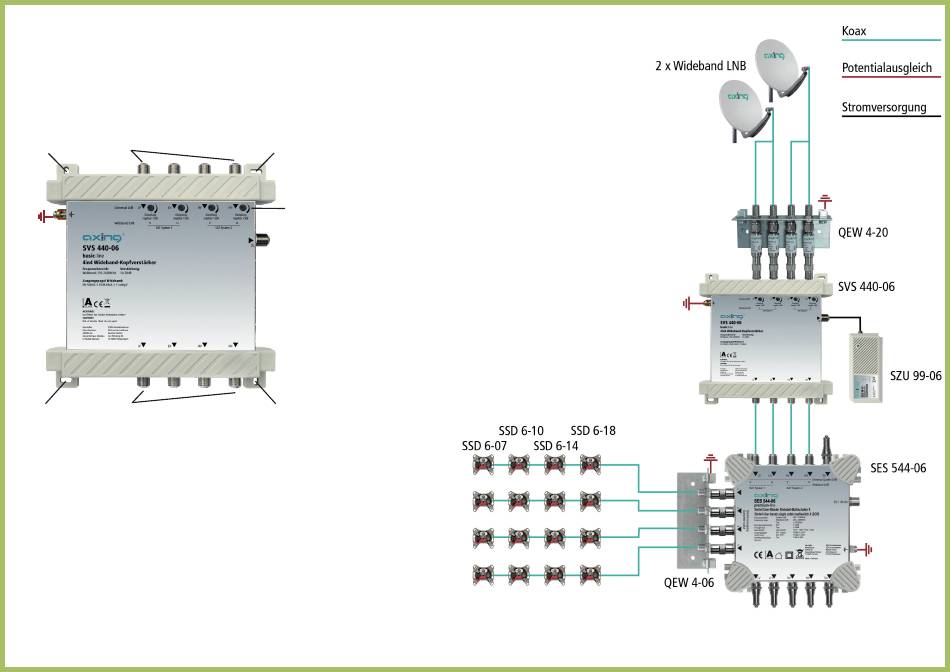

4
2
1
2 5
1. Potenzialaus gleichsanschluss
2. Montagelöcher
3. DC-Buchse
4. Eingänge
5. Ausgänge
6. Dämpfungssteller
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den Potenzialaus gleichsanschluss am Gerät (1).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Eingängen des Geräts.
 Verwenden Sie passende Montageschrauben und die Montagelöcher am
Gerät (2).
Spannungsversorgung:
Zur Spannungsversorgung wird ein externes Netzteil SZU 99-06 benötigt (nicht
im Lieferumfang enthalten).
 Verbinden Sie das Netzteil mit der DC-Buchse des SVS 440-06 (3).
HF-Anschluss:
 Verbinden Sie die Eingänge (4) des Kopfverstärkers mit den Wideband-LNBs
Ihrer SAT-Empfangsantenne. Verwenden Sie hierfür hochgeschirmte Koaxi-
alkabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter www.axing.com.
 Verbinden Sie die Ausgänge (5) z.B. mit den Eingängen eines Einkabel-Mul-
2
tischalters.
Pegeleinstellungen:
Alle SAT-Eingangspegel sind unabhängig voneinander einstellbar (6).
6
3
2
