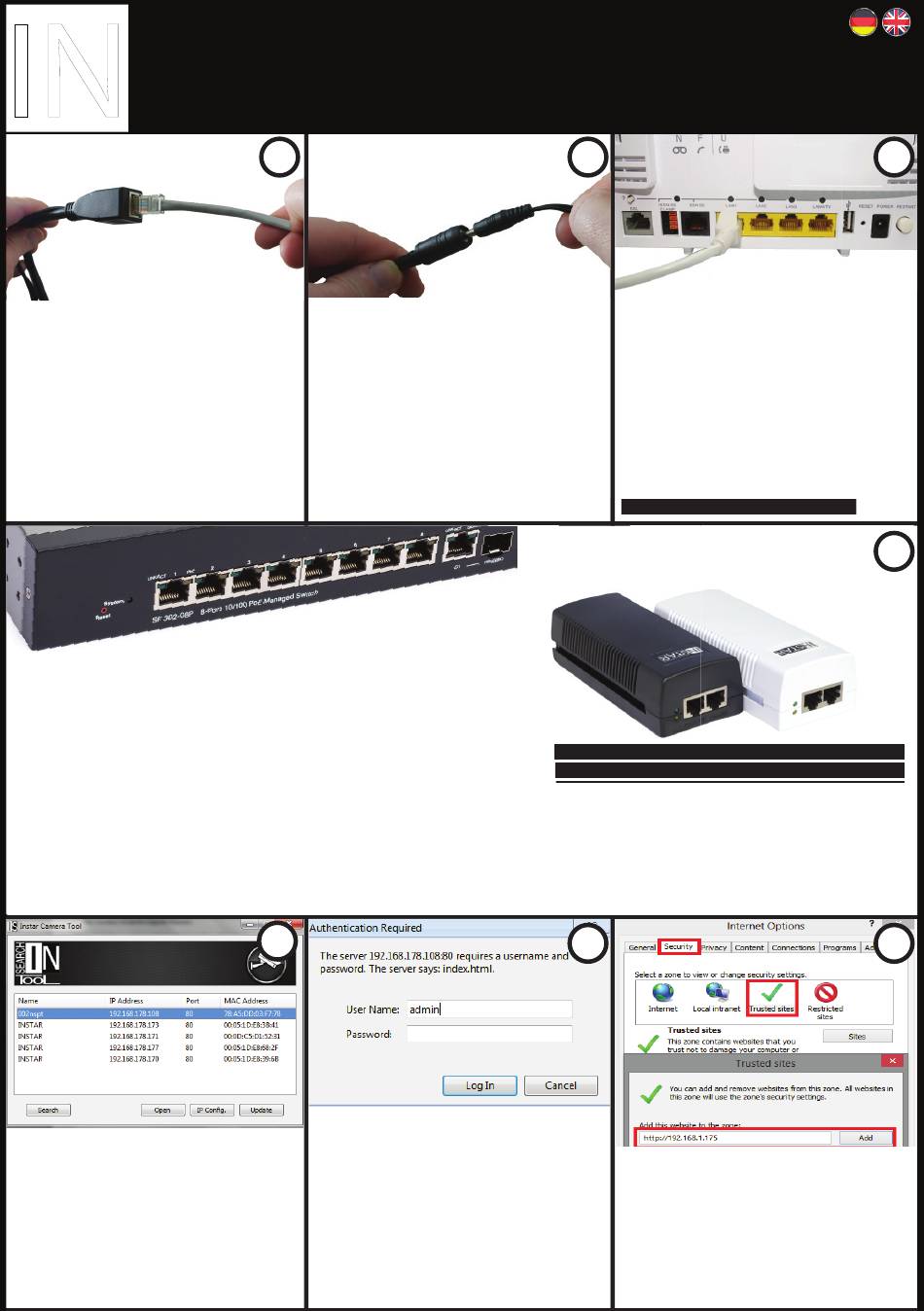

Instar IN-7011 HD Quick Installation Manual

INSTAR
Connect the network patch cable to the
Ethernet connector
Chapter 3 #5) on the camera´s cable to
setup a LAN connection and connect the
camera to your PoE power source.
Stecken Sie das Netzwerkkabel in den
Anschluß am Kabelbaum der Kamera
(Bedienungsanleitung Kapitel 3 #5) um
eine LAN Verbindung aufzubauen und
die Kamera mit Ihrer PoE Stromquelle zu
verbinden.
If you connect a PoE camera to a PoE switch, please make sure that EVERY
PoE Port delivers min. 15.4 W (44 V DC and 350 mA) in accordance with the
IEEE 802.3af standard. This would be 46.2 W for a 3-port switch. The
camera will work with less power once in normal operation. The cable length
is defined as max. 100m - but make sure that a power supply of 12.95 W is
assured at the camera.
Wenn Sie die Kamera an einem PoE Switch betreiben, stellen Sie bitte sicher,
dass dieser gemäß IEEE 802.3af min. 15,4 W (44 V DC and 350 mA) PRO Port
liefert. Für einen 3-Port Switch wären dies 46.2 W. Der Stromverbrauch
der Kamera ist natürlich geringer wenn sie erst einmal im Normalbetrieb ist.
Die max. Länge des LAN Kabels ist mit 100m definiert. Stellen Sie aber sicher,
dass min. 12.95 W bei der Kamera ankommen.
Start our IP Camera Tool from the
Software CD and double click on the
name of the camera.
Starten Sie das IP Camera Tool von der
Software CD und führen Sie einen
Doppelklick auf den Namen der Kamera
aus.
1
If you don´t use PoE, connect the power
(User Manual
adapter to the camera´s power connector
(User Manual Chapter 3 #6) and plug the
adapter into a power outlet.
Wenn Sie kein PoE verwenden, verbinden
Sie das Stromkabel mit dem Netzanschluß
der Kamera (Bedienungsanleitung Kapitel 3
#6) und stecken Sie das Netzteil in eine
Steckdose.
5

Standard/Default Logins:

Name
admin
user
guest
max. Password Length 30 characters
max. Passwort Länge 30 Zeichen
Installation Guide
Quick
2

INSTAR IN-PoE 1000 Injector

You can always use an active PoE injector if cameras You can always use an active PoE injector if cameras
overload your PoE network infrastructure. The overload your PoE network infrastructure. The
IN-PoE 1000 conforms with the IEEE 802.3at IN-PoE 1000 conforms with the IEEE 802.3at
standard and is suitable for all INSTAR PoE cameras.
Wenn Kameras Ihre PoE Stromversorgung überlast-
en können Sie den IN-PoE 1000 Injektor einsetzen.
Dieser ist arbeitet nach dem IEEE 802.3at Standard
und ist kompatibel mit all INSTAR PoE Kameras.
6
Passwort
Internet Explorer: Add the camera IP to the
instar
trusted sites to use the recording function.
instar
instar
Internet Explorer: Fügen Sie die Kamera IP
zu den vertrauenswürdigen Seiten hinzu um
die Aufnahmefunktion nutzen zu können.
Connect the cameras network cable to a
free LAN PoE port on your internet router
or PoE switch (see Step 4). You can use the
regular power supply if you don´t have a
PoE power source.
Stecken Sie das andere
Netzwerkkabel in einen freien LAN PoE
Port Ihres Routers oder PoE Switches (siehe
Schritt 4). Sie können alternativ auch das
reguläre Netzteil verwenden, wenn Sie
keine PoE Stromversorgung haben. keine PoE Stromversorgung haben.
Power
over
Ethernet
3
Ende des
4
7
