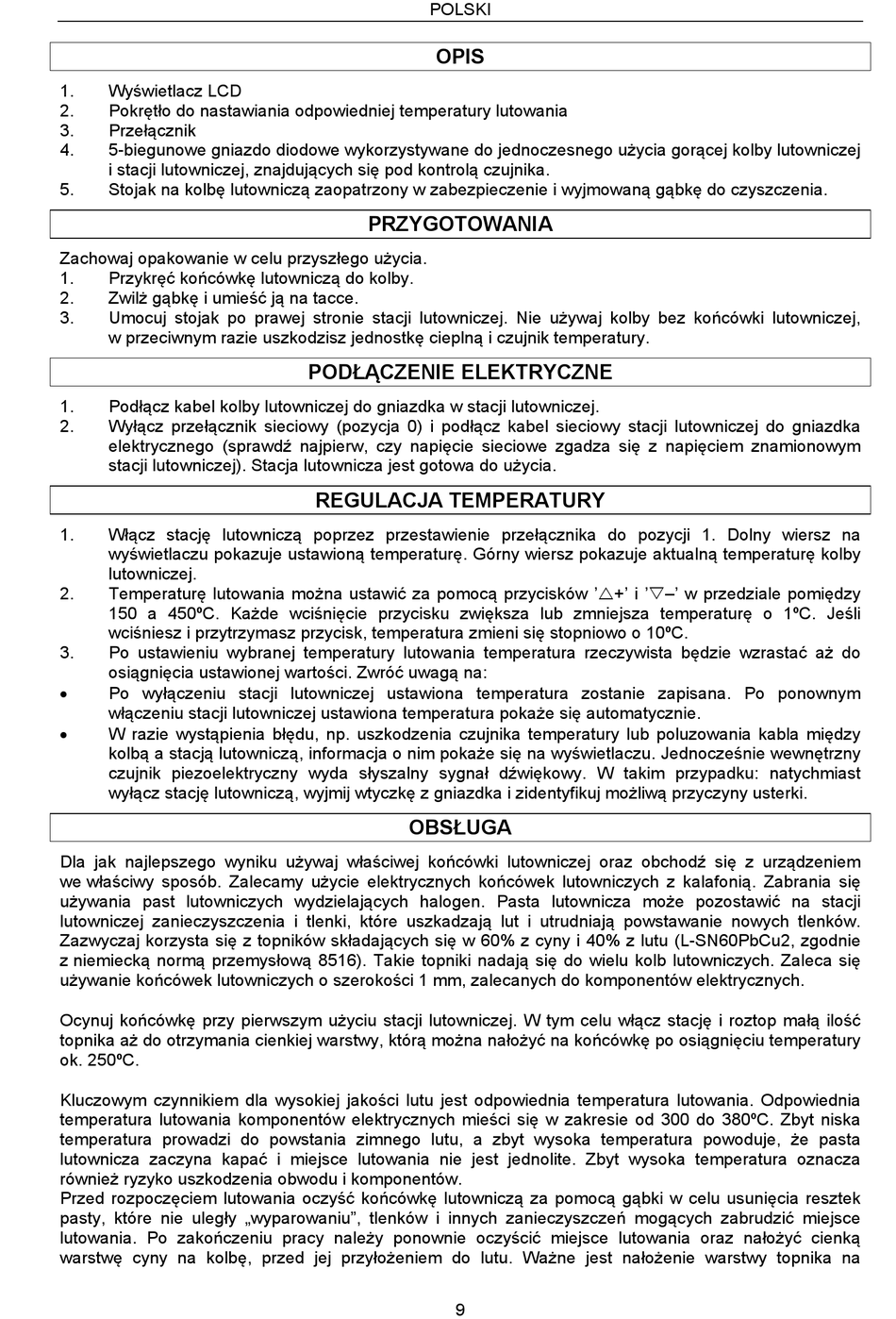

1. Wyświetlacz LCD
2. Pokrętło do nastawiania odpowiedniej temperatury lutowania
3. Przełącznik
4. 5-biegunowe gniazdo diodowe wykorzystywane do jednoczesnego użycia gorącej kolby lutowniczej
i stacji lutowniczej, znajdujących się pod kontrolą czujnika.
5. Stojak na kolbę lutowniczą zaopatrzony w zabezpieczenie i wyjmowaną gąbkę do czyszczenia.
Zachowaj opakowanie w celu przyszłego użycia.
1. Przykręć końcówkę lutowniczą do kolby.
2. Zwilż gąbkę i umieść ją na tacce.
3. Umocuj stojak po prawej stronie stacji lutowniczej. Nie używaj kolby bez końcówki lutowniczej,
w przeciwnym razie uszkodzisz jednostkę cieplną i czujnik temperatury.
1. Podłącz kabel kolby lutowniczej do gniazdka w stacji lutowniczej.
2. Wyłącz przełącznik sieciowy (pozycja 0) i podłącz kabel sieciowy stacji lutowniczej do gniazdka
elektrycznego (sprawdź najpierw, czy napięcie sieciowe zgadza się z napięciem znamionowym
stacji lutowniczej). Stacja lutownicza jest gotowa do użycia.
1. Włącz stację lutowniczą poprzez przestawienie przełącznika do pozycji 1. Dolny wiersz na
wyświetlaczu pokazuje ustawioną temperaturę. Górny wiersz pokazuje aktualną temperaturę kolby
lutowniczej.
2. Temperaturę lutowania można ustawić za pomocą przycisków '+' i '–' w przedziale pomiędzy
150 a 450ºC. Każde wciśnięcie przycisku zwiększa lub zmniejsza temperaturę o 1ºC. Jeśli
wciśniesz i przytrzymasz przycisk, temperatura zmieni się stopniowo o 10ºC.
3. Po ustawieniu wybranej temperatury lutowania temperatura rzeczywista będzie wzrastać aż do
osiągnięcia ustawionej wartości. Zwróć uwagą na:

Po wyłączeniu stacji lutowniczej ustawiona temperatura zostanie zapisana. Po ponownym
włączeniu stacji lutowniczej ustawiona temperatura pokaże się automatycznie.

W razie wystąpienia błędu, np. uszkodzenia czujnika temperatury lub poluzowania kabla między
kolbą a stacją lutowniczą, informacja o nim pokaże się na wyświetlaczu. Jednocześnie wewnętrzny
czujnik piezoelektryczny wyda słyszalny sygnał dźwiękowy. W takim przypadku: natychmiast
wyłącz stację lutowniczą, wyjmij wtyczkę z gniazdka i zidentyfikuj możliwą przyczyny usterki.
Dla jak najlepszego wyniku używaj właściwej końcówki lutowniczej oraz obchodź się z urządzeniem
we właściwy sposób. Zalecamy użycie elektrycznych końcówek lutowniczych z kalafonią. Zabrania się
używania past lutowniczych wydzielających halogen. Pasta lutownicza może pozostawić na stacji
lutowniczej zanieczyszczenia i tlenki, które uszkadzają lut i utrudniają powstawanie nowych tlenków.
Zazwyczaj korzysta się z topników składających się w 60% z cyny i 40% z lutu (L-SN60PbCu2, zgodnie
z niemiecką normą przemysłową 8516). Takie topniki nadają się do wielu kolb lutowniczych. Zaleca się
używanie końcówek lutowniczych o szerokości 1 mm, zalecanych do komponentów elektrycznych.
Ocynuj końcówkę przy pierwszym użyciu stacji lutowniczej. W tym celu włącz stację i roztop małą ilość
topnika aż do otrzymania cienkiej warstwy, którą można nałożyć na końcówkę po osiągnięciu temperatury
ok. 250ºC.
Kluczowym czynnikiem dla wysokiej jakości lutu jest odpowiednia temperatura lutowania. Odpowiednia
temperatura lutowania komponentów elektrycznych mieści się w zakresie od 300 do 380ºC. Zbyt niska
temperatura prowadzi do powstania zimnego lutu, a zbyt wysoka temperatura powoduje, że pasta
lutownicza zaczyna kapać i miejsce lutowania nie jest jednolite. Zbyt wysoka temperatura oznacza
również ryzyko uszkodzenia obwodu i komponentów.
Przed rozpoczęciem lutowania oczyść końcówkę lutowniczą za pomocą gąbki w celu usunięcia resztek
pasty, które nie uległy „wyparowaniu", tlenków i innych zanieczyszczeń mogących zabrudzić miejsce
lutowania. Po zakończeniu pracy należy ponownie oczyścić miejsce lutowania oraz nałożyć cienką
warstwę cyny na kolbę, przed jej przyłożeniem do lutu. Ważne jest nałożenie warstwy topnika na
