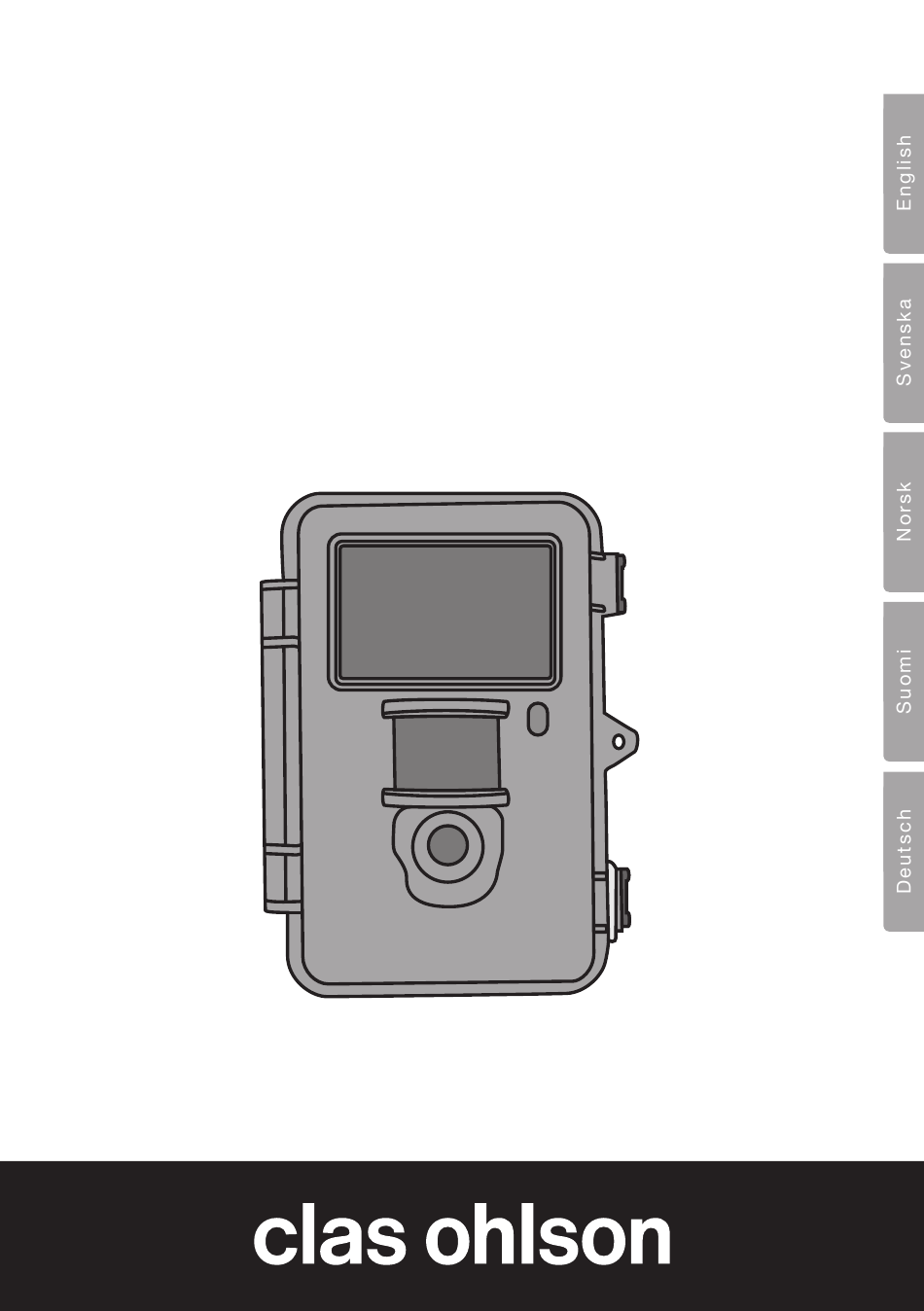

Surveillance & Game Hunting Camera Övervaknings- och viltkamera Overvåknings- og viltkamera Valvonta- ja riistakamera Überwachungs- und Wildkamera Art.no Model 36-5761 SG560K-8mHD Ver. 20141103...
Surveillance & Game Hunting Camera Art.no 36-5761 Model SG560K-8mHD Please read the entire instruction manual before using the product and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions concerning technical problems please contact our Customer Services.
1. Description of function • 8 MP night-vision camera perfect for monitoring hunting spots. • Images and video can be captured at set times or motion triggered and saved to a SD card (max 32 GB, sold separately). • Motion detector with sensitivity up to 20 m. 40 black IR LEDs for proper night-vision. •...
Page 5
MENU SETUP 7. Display screen 8. [ ▲ ][ ▼ ] Toggle between the sub-menus, [ ► ][ ◄ ] – change setting 9. [ OK ] Confirm 10. [ MENU ] Open/exit menu 11. [ I► ] Switch between playback and showing current view 12.
3. Getting started 3.1 Inserting batteries Open the drawbolt catch and open up the front. MENU Insert 8 × AA/LR6 batteries into the battery compartment as shown in the illustration. Replace the batteries as soon as they begin to lose power. SETUP The camera can be damaged if old batteries start leaking. Do not mix new and old batteries or different types of batteries.
4. Setup Note: The menu is only displayed in SETUP mode. 1. Move the function selector to SETUP mode. 2. Press [ MENU ]. Menu 1 is displayed with the first sub-menu (Mode) highlighted. 3. Toggle to the desired sub-menu using [ ▲ ] or [ ▼ ]. Menu 1 •...
4.2 Format SD (formatting the memory card) Formatting means that anything saved on the card will be deleted so as to make room for new files. 1. Press [ OK ]. 2. Select Yes or No using [ ► ] or [ ◄ ]. 3.
4.6 Photo Burst (number of exposures on each activation) 1. Select the number of exposures which are to be made on each activation of the camera: 3 Photos, 2 Photos or 1 Photo (3, 2 or 1 exposure) using [ ► ] or [ ◄ ]. 2.
4.10 Timer Interval (time lapse function) Interval-controlled exposure (independently of the motion detector). This function allows you to take photos at given intervals, e.g. to take a series of images every 5 minutes. 1. Select how long there should be between exposures. Setting options: Off or intervals ranging from 5 min to 8 hours using [ ►...
4.14 Default Set (restores manufacturer’s settings) Press [ OK ] to confirm that you want to restore the manufacturer’s settings (or [ MENU ] to discontinue). Note: All personal settings will be erased. 4.15 Example in use Assumption: you want to check that a time stamp is inserted in the image and that the time and date have been correctly set.
Press [ ] (13) to take a photo. The image will be shown on the display after a short while. Press [ ] (13) to start video recording. While video recording is in progress, a red dot will be shown continuously on the display along with the time.
5.4 Delete (erasing a photo/video sequence) 1. Move the function selector to SETUP mode. 2. Press [ I► ] (10) once to launch playback. 3. Use [ ▲ ][ ▼ ] to toggle between the saved files. Still files have an arrow symbol in the top left corner and video files have a blue film strip symbol.
PIR sensor range: 24 m 22 m 20 m 18 m 16 m 14 m 12 m 10 m 7. Care and maintenance Clean the camera using a soft, moist cloth. Use a mild detergent – never use a solvent or strong, abrasive detergent, as this may damage the product. 8.
9. Disposal This product should be disposed of in accordance with local regulations. If you are unsure how to proceed, contact your local council. 10. Specifications Image sensor 5 MP colour CMOS Lens F/NO 2.2 mm, field of view = 60° PIR detection distance Up to 25 m Display...
Page 16
Övervaknings- och viltkamera Art.nr 36-5761 Modell SG560K-8mHD Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
1. Funktioner • Mörkerseende kamera med 8 MP upplösning för bevakning av t.ex. åtelplatser. • Bilder eller film tas vid inställda tider eller när något rör sig framför kameran och sparar detta på SD-minneskort (max 32 GB, säljs separat). • Rörelsedetektorn känner av djur/människor på...
Page 18
MENU SETUP 7. Display 8. [ ▲ ][ ▼ ] Stega mellan undermenyerna, [ ► ][ ◄ ] ändra inställning 9. [ OK ] Bekräfta 10. [ MENU ] Öppna/gå ut ur meny 11. [ I► ] Växla mellan playback (uppspelning) och att visa aktuell vy 12.
3. Att komma igång 3.1 Sätt i batterier Öppna excenterlåsen och vik ut framsidan. MENU Sätt i 8 × AA/LR6-batterier i batterifacket enligt bilden. Byt genast ut batterierna när de börjar bli dåliga, kameran kan skadas om gamla batterier börjar läcka. Blanda inte nya och SETUP gamla batterier eller olika typer av batterier.
4. Inställningar Obs! Meny visas endast i läge SETUP. 1. Ställ funktionsomkopplaren i läge SETUP. 2. Tryck på [ MENU ], Meny 1 visas med den första undermenyn (Mode) markerad. 3. Stega till önskad undermeny med [ ▼ ] eller [ ▲ ]. Meny 1 •...
4.2 Format SD (formatera minneskort) Formatering innebär radering av allt som är sparat på minneskortet för att ge plats för nya filer. 1. Tryck på [ OK ]. 2. Välj Yes (ja) eller No (avbryt) med [ ► ] eller [ ◄ ]. 3.
4.6 Photo Burst (antal exponeringar vid varje aktivering) 1. Välj antal exponeringar som görs vid varje aktivering av kameran: 3 Photos, 2 Photos eller 1 Photo (3, 2 eller 1 exponering) med [ ► ] eller [ ◄ ]. 2. Tryck på [ OK ] för att bekräfta (eller [ MENU ] för att avbryta). (Förinställt värde (default) är 1 Photo.) 4.7 Video Length (videoinspelningens längd) 1.
4.10 Timer Interval (timelapse-funktion) Intervallstyrd exponering (oberoende av rörelsedetektorn). Den här funktionen gör det möjligt att ta bilder med viss intervall, t.ex. ta en bildserie var 5:e minut. 1. Välj hur lång tid som förflyter mellan exponeringarna. Inställningsmöjlighet: avstängd eller intervall från 5 min till 8 tim med [ ► ] eller [ ◄ ]. 2.
4.14 Default Set (återställning till fabriksinställning) Tryck på [ OK ] för att bekräfta att du vill återställa till fabriksinställning (eller [ MENU ] för att avbryta). Obs! Alla dina egna inställningar försvinner. 4.15 Användningsexempel Förutsättning: du vill kontrollera att Time Stamp (tidsstämpel) infogas i bilden och att tid och datum är rätt inställda.
Tryck på [ ] (13) för att ta en bild. Bilden visas efter en kort stund på displayen. Tryck på [ ] (13) för att starta videoupptagning. Under tiden som videoupptagning pågår visas en röd punkt och tiden löpande på displayen. Tryck en gång till på...
5.4 Delete (radera foto/videosekvens) 1. Ställ funktionsomkopplaren i läge SETUP. 2. Tryck en gång på [ I► ] (10) för att öppna playback (uppspelning). 3. Stega mellan de sparade filerna med [ ▲ ][ ▼ ]. Bildfiler har en pilmarkering i övre vänstra hörnet och videofilerna har en blå...
PIR-sensorns räckvidd: 24 m 22 m 20 m 18 m 16 m 14 m 12 m 10 m 7. Skötsel och underhåll Torka av kameran med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel, det kan skada produkten. 8.
9. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. 10. Specifikationer Bildsensor 5 MP färg CMOS Lins F/NO 2,2 mm, synfält = 60° PIR-detektionsavstånd Upp till 25 m 2,0″...
Page 29
Overvåknings- og viltkamera Art. nr. 36-5761 Modell SG560K-8mHD Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
1. Funksjonsbeskrivelse • Kamera, som kan brukes i mørket, med 8 MP oppløsning for overvåkning av f.eks. åtselsplasser. • Fotografering eller filming foretas til bestemte tider (som du selv bestemmer) eller når det er bevegelse foran kameraet. Dette blir lagret på SD-minnekort (maks 32 GB, minnekort selges separat).
Page 31
MENU SETUP 7. Display 8. [ ▲ ][ ▼ ] Gå i undermenyene, [ ► ][ ◄ ] – endre innstilling 9. [ OK ] – Bekrefte 10. [ MENU ] Åpne/gå ut av menyen 11. [ I► ] Skifte mellom playback (avspilling) og å vise aktuelt motiv 12.
3. Kom i gang 3.1 Sette i batterier Åpne opp låsen og brett ut framsiden. MENU Plasser 8 stk. AA/R6-batterier i batteriholderen. Følg merkingen. Skift batteriene straks de begynner å bli dårlige. Kameraet kan ta skade av gamle batterier som begynner å lekke. Bland aldri SETUP nye og gamle batterier eller batterier av forskjellige typer.
4. Innstillinger Obs! Meny vises kun i SETUP-modus. 1. Still funksjonsbryteren på SETUP. 2. Trykk på [ MENU ], Meny 1 vises med den første undermenyen (Mode) markert. 3. Gå til ønsket undermeny med [ ▼ ] eller [ ▲ ]. Meny 1 •...
4.2 Format SD (formatere minnekort) Formateringen innebærer at alt som er lagret på minnekortet slettes for å gi plass til nye filer. 1. Trykk på [ OK ]. 2. Velg Yes (ja) eller No (avbryt) med [ ► ] eller [ ◄ ]. 3.
4.6 Photo Burst (antall eksponeringer ved hver aktivering) 1. Velg antall eksponeringer som foretas ved hver gang kameraet aktiveres: 3 Photos, 2 Photos eller 1 Photo (3, 2 eller 1 eksponering) med [ ► ] eller [ ◄ ]. 2. Trykk på [ OK ] for å bekrefte (eller [ MENU ] for å avbryte). (Forhåndsinnstilt verdi (default) er 1 Photo.) 4.7 Video Length (lengde på...
4.10 Timer Intervall (timelapse-funksjon) Intervallstyrt eksponering (uavhengig av bevegelsesdetektoren). Denne funksjonen gjør det mulig å ta bilder med et visst intervall, f.eks. ta en bildeserie med eksponering hvert 5. minutt. 1. Velg tidsrom for forsinkelse mellom eksponeringene. Innstillingsmulighet: stengt eller intervall fra 5 min til 8 timer med [ ► ] eller [ ◄ ]. 2.
4.14 Default Set (reset til fabrikkinnstillingene) Trykk på [ OK ] for å bekrefte at du vil stille tilbake til fabrikkinnstillingene (eller [ MENU ] for å avbryte). Obs! Alle innstillingene du har foretatt vil forsvinne. 4.15 Eksempel Forutsetning: Du vil kontrollere at Time Stamp (tidsstempel) kommer med på bildet og at tid og dato er riktig innstilt.
Trykk på [ ] (13) for å ta et bilde. Bildet vises på skjermen etter en kort stund. Trykk på [ ] (13) for å starte videoinn spillingen. Mens videoinn- spillingen pågår vil et rødt punkt og den løpende tiden vises på skjermen. Trykk en gang til på...
5.4 Delete (slette foto/videosekvens) 1. Still funksjonsbryteren på SETUP. 2. Trykk en gang på [ I► ] (10) for å åpne playback (avspilling). 3. Forflytting mellom filene med [ ▲ ][ ▼ ]. Bildefiler har en pilmarkering i øvre venstre hjørne og videofilene har en blå...
PIR-sensorens rekkevidde: 24 m 22 m 20 m 18 m 16 m 14 m 12 m 10 m 7. Stell og vedlikehold Tørk kameraet med en myk lett fuktet klut. Bruk et mildt rengjøringsmiddel ved behov. Unngå å bruke løsemidler og slipende rengjøringsmidler. Det kan skade produktet. 8.
9. Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Hvis du er usikker, ta kontakt med lokale myndigheter. 10. Spesifikasjoner Bildesensor 5 MP farge CMOS Linse F/NO 2,2 mm, synsfelt = 60° PIR–deteksjonsavstand Inntil 25 m 2,0″...
Page 42
Valvonta- ja riistakamera Tuotenro 36-5761 Malli SG560K-8mHD Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
1. Toimintokuvaus • 8 Mp:n pimeänäkökamera esim. riistan ruokintapaikkojen valvontaan. • Kamera ottaa valokuvia tai videota valittuina aikoina, tai kun kamera havaitsee liikettä. Kuvat ja videot tallentuvat SD-muistikortille (enintään 32 Gt, myydään erikseen). • Liiketunnistin tunnistaa eläimet ja ihmiset enintään 20 metrin etäisyydeltä. Kamera näkee myös pimeässä...
Page 44
MENU SETUP 7. Näyttö 8. [ ▲ ][ ▼ ] Siirry alavalikoihin, [ ► ][ ◄ ] – muuta asetusta 9. [ OK ] Vahvista 10. [ MENU ] Avaa/poistu valikosta 11. [ I► ] Vaihda toiston ja ajankohtaisen näkymän välillä 12.
3. Käytön aloittaminen 3.1 Paristojen asetus Avaa epäkeskolukko ja taita etupuoli ulos. MENU Laita paristolokeroon 8 kpl AA/LR6-paristoa kuvan osoittamalla tavalla. Vaihda pois heikot paristot. Vuotavat paristot saattavat SETUP vahingoittaa kameraa. Älä sekoita vanhoja ja uusia, äläkä erityyppisiä paristoja keskenään. Paristot kestävät noin kuusi kuukautta riippuen käyttölämpötilasta ja valotusten määrästä.
4.2 Format SD (muistikortin alustaminen) Kun muistikortti alustetaan, kaikki muistikortin tiedot poistuvat. 1. Paina [ OK ]. 2. Valitse Yes (kyllä) tai No (keskeytä) painamalla [ ► ] tai [ ◄ ]. 3. Vahvista painamalla [ OK ] (tai keskeytä painamalla [ MENU ]). 4.3 Photo Size (kuvakoko) 1.
4.10 Timer Interval (timelapse-toiminto) Intervalliohjattu valotus (liiketunnistuksesta riippumaton). Tämän toiminnon avulla kamera ottaa kuvia tietyin aikavälein, esim. kuvasarja viiden minuutin välein. 1. Valitse valotusten välinen aika. Valitse sammutettu tai väli 5 minuuttia – 8 tuntia painamalla [ ► ] tai [ ◄ ]. 2.
4.14 Default Set (tehdasasetusten palauttaminen) Palauta laitteen tehdasasetukset painamalla [ OK ] (tai keskeytä painamalla [ MENU ]). Huom.! Kaikki tekemäsi asetukset poistuvat. 4.15 Käyttöesimerkkejä Esimerkki: haluat varmistaa, että Time Stamp (aika ja päivämäärä) liitetään kuvaan, ja että aika ja päivämäärä ovat oikein. 1.
Ota kuva painamalla [ ] (13). Kuva näkyy hetken kuluttua näytöllä. Aloita videon tallentaminen paina- malla [ ] (13). Videokuvan tallenta- misen aikana näytöllä näkyy punainen piste ja tallennusaika. Keskeytä ja tallenna videokuvaus painamalla uudelleen [ 5.3 Valokuvan/videokuvan katsominen Katso näytöllä näkyviä tiedostoja 1.
PIR-anturin kantama: 24 m 22 m 20 m 18 m 16 m 14 m 12 m 10 m 7. Huolto ja puhdistaminen Pyyhi kamera kevyesti kostutetulla pehmeällä liinalla. Käytä mietoa puhdistusainetta. Älä käytä vahvoja, hankaavia puhdistusaineita tai liuotinaineita, sillä ne voivat vahingoittaa laitetta.
9. Kierrättäminen Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta. 10. Tekniset tiedot Kuvakenno 5 MP väri CMOS Linssi F/NO 2,2 mm, näkökenttä = 60° PIR-tunnistusetäisyys Enintään 25 m 2,0″ TFT Näyttö SD/SDHC 8 Mt – 32 Gt Muistikortti 8 MP = 3328 × 2496p interpoloitu Kuvan tarkkuus...
Page 55
Überwachungs- und Wildkamera Art.Nr. 36-5761 Modell SG560K-8mHD Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme. Inhaltsverzeichnis 1. Funktionsbeschreibung .................56 1.1 Allgemeine Informationen ....................56 2.
1. Funktionsbeschreibung • Nachtsichtkamera mit 8 MP Auflösung zur Überwachung von Futterstellen usw. • Aufnahme von Bildern/Filmen zu eingestellten Zeiten oder wenn sich etwas vor der Kamera bewegt. Speicherung erfolgt auf einer SD-Speicherkarte (max. 32 GB, separat erhältlich). • Der Bewegungsmelder erkennt Tiere/Menschen auf bis zu 20 m Abstand. 40 schwarze Infrarot-Dioden sorgen für gute Nachtsicht.
Page 57
MENU SETUP 7. Display 8. [ ▲ ][ ▼ ] Zwischen den Untermenüs navigieren, [ ► ][ ◄ ] – Einstellungen ändern 9. [ OK ] Bestätigen 10. [ MENU ] Öffnen/das Menü verlassen 11. [ I► ] Zwischen Playback (Wiedergabe) und aktueller Ansicht wechseln 12.
3. Erste Schritte 3.1 Einsetzen von Batterien Den Spannverschluss öffnen und die Vorderseite herausklappen. MENU 8 × AA/LR6-Batterien gemäß der Abbildung in das Batteriefach einsetzen. Schwache Batterien sofort austauschen, damit die Kamera SETUP nicht durch alte, auslaufende Batterien beschädigt wird. Alte/neue oder verschiedene Arten von Batterien nicht zusammen verwenden.
4. Einstellungen Hinweis: Das Menü wird nur im SETUP-Modus angezeigt. 1. Den Funktionswahlschalter auf Position SETUP stellen. 2. Auf [ MENU ] drücken, dann wird das Menü 1 angezeigt, wobei das erste Untermenü (Mode) markiert ist. 3. Mit [ ▼ ] oder [ ▲ ] zum gewünschten Untermenü gehen. Menü...
4.2 Format SD (Formatierung der Speicherkarte) Bei einer Formatierung werden alle auf der Speicherkarte gespeicherten Daten gelöscht, um Platz für neue zu machen. 1. Auf [ OK ] drücken. 2. Mit [ ► ] oder [ ◄ ] Yes oder No auswählen. 3.
4.6 Photo Burst (Anzahl Belichtungen bei jeder Aktivierung) 1. Mit [ ► ] oder [ ◄ ] die Anzahl Belichtungen auswählen, die bei jeder Aktivierung der Kamera durchgeführt werden: 3 Photos, 2 Photos oder 1 Photo (3, 2 oder 1 Belichtung). 2. Mit [ OK ] bestätigen oder mit [ MENU ] abbrechen. (Der voreingestellte Wert (default) ist 1 Photo.) 4.7 Video Length (Länge der Videoaufnahme) 1.
4.10 Timer Interval (Timelapse-Funktion) Intervallgesteuerte Belichtung (unabhängig vom Bewegungsmelder). Diese Funktion ermöglicht die Fotoaufnahme in bestimmten Intervallen, z. B. eine Fotoserie mit Aufnahme alle 5 min. 1. Mit [ ► ] oder [ ◄ ] auswählen, wie viel Zeit zwischen den Belichtungen verstreichen soll: ausgeschaltet oder Intervalle von 5 min bis 8 Std.
4.14 Default Set (Zurücksetzen auf die Werkseinstellung) Mit [ OK ] das Zurücksetzen auf die Werkseinstellung bestätigen oder mit [ MENU ] abbrechen. Hinweis: Alle eigenen Einstellungen verschwinden beim Zurücksetzen. 4.15 Anwendungsbeispiel Voraussetzung: Es soll sichergestellt werden, dass der Time Stamp (Zeitstempel) im Bild eingefügt wird und Uhrzeit und Datum korrekt eingestellt sind. 1.
Auf [ ] (13) drücken um ein Foto aufzunehmen. Nach kurzer Zeit wird das Bild auf dem Display angezeigt. Auf [ ] (13) drücken um die Video- auf nahme zu starten. Während die Videoaufnahme läuft, werden auf dem Display ein roter Punkt und die Aufnahmedauer angezeigt. Noch einmal auf [ ] drücken um die Aufnahme zu beenden und zu...
5.4 Delete (Foto/Videosequenz löschen) 1. Den Funktionswahlschalter auf Position SETUP stellen. 2. Einmal auf [ I► ] (10) drücken um Playback zu öffnen (Wiedergabe). 3. Mit [ ▲ ][ ▼ ] zwischen den gespeicherten Dateien navigieren. Fotodateien haben ein Pfeilsymbol in der oberen linken Ecke, während Videofilme ein blaues Filmkästchen haben.
Reichweite des Bewegungssensors: 24 m 22 m 20 m 18 m 16 m 14 m 12 m 10 m 7. Pflege und Wartung Das Gerät mit einem weichen, leicht befeuchteten Tuch reinigen. Ein mildes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Scheuermittel. 8.
9. Hinweise zur Entsorgung Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich. 10. Technische Daten Bildsensor 5 MP Farbe CMOS F/NO 2,2 mm, Sichtfeld= 60° Linse Bewegungsmeder – Bis 25 m Erfassungsabstand Display 2,0″...
Page 68
Norge Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu puh.: 020 111 2222 sähköposti: asiakaspalvelu@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI...
