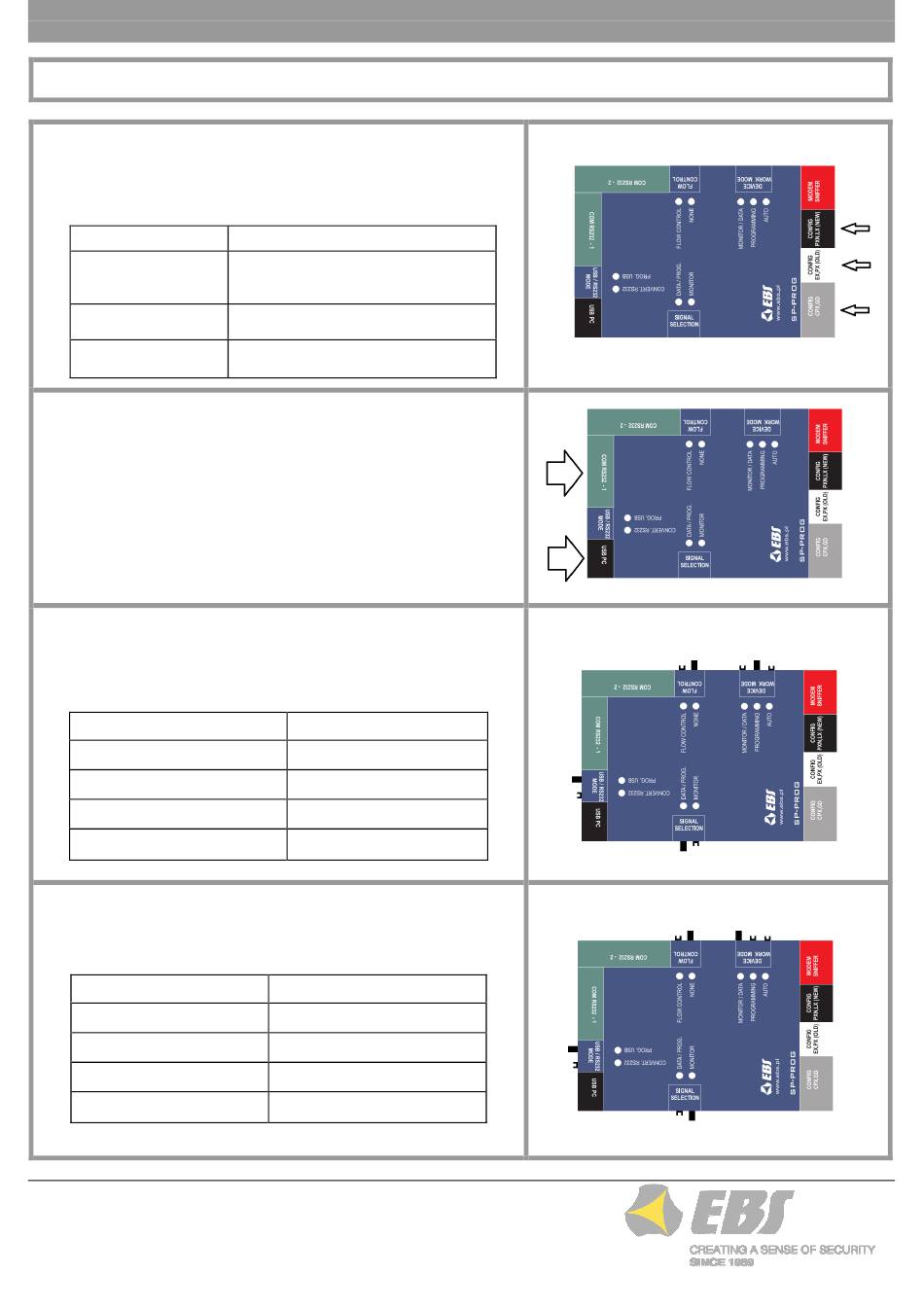

1. Podłączenie urządzenia do programatora
Aby skonfigurować lub monitorować stan urządzenia przy pomocy
programatora SP-PROG, należy podłączyć je do odpowiedniego
gniazda, według poniższej tabeli.
Gniazdo
CONFIG PXN,LX
(NEW)
CONFIG EX,PX
(OLD)
CONFIG CPX,GD
2. Podłączenie programatora do komputera.
Należy podłączyć programator SP-PROG do komputera. Można to
zrobić za pomocą portu szeregowego COM RS232 – 1 lub portu USB
PC.
3. Konfigurowanie urządzenia (programowanie)
Aby przejść do trybu programowania (konfigurowania), należy
ustawić przełączniki na obudowie programatora SP-PROG
następujący sposób:
Przełącznik
DEVICE WORK MODE
SIGNAL SELECTION
FLOW CONTROL
USB / RS232 MODE
4. Monitorowanie urządzenia
Aby przejść do trybu monitorowania, należy ustawić przełączniki w
następujący sposób:
Przełącznik
DEVICE WORK MODE
SIGNAL SELECTION
FLOW CONTROL
USB / RS232 MODE
* W urządzeniu GD30 przełącznik ustawić w pozycji DATA/PROG
EBS Sp. z o. o.
ul. Bronisława Czecha 59
04-555 Warszawa, POLSKA
Wsparcie techniczne : +48 22 51 88 477
E-mail : support@ebs.pl
Strona internetowa : www.ebs.pl
Skrócona instrukcja obsługi programatora SP-PROG
Produkt
PX100N, PX200N, PX100D, LX10,
LX20, LX20G, LX20G-3C, EX20, AG2*,
AG3*, AT*
EX200A, PX100A, PX200A
CPX200N, CPX200NW, LX2N, GD30,
GD30.2
Pozycja
PROGRAMMING
DATA / PROG
NONE
PROG. USB
Pozycja
MONITOR / DATA
MONITOR *
NONE
PROG. USB
w
