JB Systems Light LEDCON-01 Operation Manual page 8

NEDERLANDS

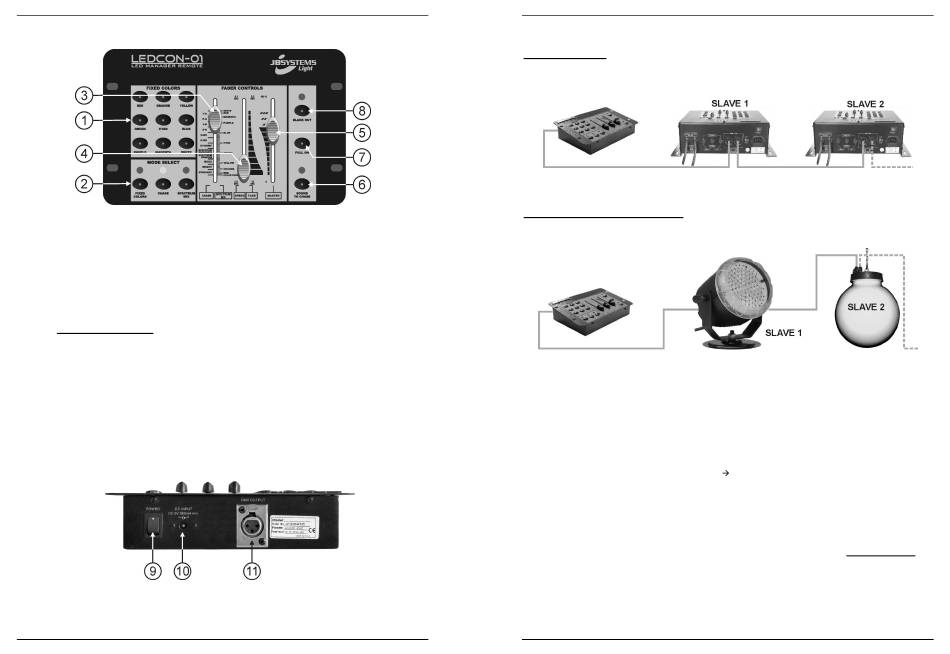

FUNCTIES (VOORZIJDE)
1. FIXED COLORS KNOPPEN: 9 knoppen elk met een vooraf ingestelde kleur.
2. MODE SELECT KNOPPEN: 3 knoppen om de bediening in verschillende werkmodi in te kunnen stellen:
• FIXED COLORS: selecteer deze modus als u de "fixed color" (vaste kleur) knoppen (1) wilt
gebruiken.
• CHASE: selecteer deze modus als u één van de 12 kleur looplichten wilt selecteren, gebruik de
"chase/color" fader (3).
• SPECTRUM MIX: selecteer deze modus als u één van 32 verschillende kleuren wilt selecteren,
gebruik de "chase/color" fader (3).
3. CHASE/COLOR FADER: wordt gebruikt om één van de beschikbare kleurlooplichten te selecteren:
• Linkerkant van de fader toont de verschillende looplichten.
• Rechterkant van de fader toont de verschillende kleuren.
Belangrijke Opmerking: Er is ook een functie "color fade" (kleurovergangen) genoemd die erg
mooi is voor toepassingen met achtergrondverlichting. Selecteer deze functie om zachtjes van de
ene kleur naar de andere over te gaan. U kan de overvloeitijd tussen de kleuren regelen met de
speed/fade regeling (4).
4. SPEED/FADE FADER: wordt gebruikt om de looplichtsnelheid of de overvloeitijd in te stellen:
• Linkerkant van de fader toont de looplichtsnelheid, bereik van 2,5s tot 0,1s.
• Rechterkant van de fader toont de overvloeitijd, bereik van 12s tot 2,5s.
5. MASTER FADER: wordt gebruikt om het totale dimmen van de LED's te bedienen alsook de snelheid
van de stroboscoop.
6. SOUND TO CHASE KNOP: wordt gebruikt om de looplicht (chase) modus tussen de geluidsmodus en
de statische modus om te schakelen.
7. FULL ON KNOP: wordt gebruikt op de 3 kleuren (R+G+B) op het maximale niveau in te stellen.
8. BLACKOUT KNOP: wordt gebruikt om de 3 kleuren (R+G+B) op het nulniveau in te stellen.
FUNCTIES (ACHTERZIJDE)
9. POWER SCHAKELAAR: wordt gebruikt om de unit aan/uit te schakelen.
10. DC INGANG: sluit de meegeleverde AC/DC adapter aan op deze ingang. Als u een andere adapter
gebruikt weet dan zeker dat deze 9Vdc en minimaal 300mA met + in het midden heeft.
11. DMX UITGANG: zendt DMX-signalen naar de aangesloten units.
JB SYSTEMS® 11/20
HANDLEIDING
LEDCON-01 remote
NEDERLANDS
AANSLUITINGEN
Met LED MANAGER:
• U moet de DMX in/uitgangen van één of meer LED-MANAGERS doorlussen met de DMX-uitgang van de
LEDCON-01 afstandsbediening, gebruik een gebalanceerde kabel met een goed kwaliteit (ex. JB Systems
ref. 7-0063).
• De LEDCON-01 afstandsbediening zal worden gebruikt om alle aangesloten slaven te bedienen. De LED
MANAGERS zijn automatisch als slaven geschakeld (slave LED is aan). De bedieningen op de slave
unit(s) zijn niet bruikbaar.
Met LED BALL en/of LED SPOT/WASH :
• U moet de DMX in/uitgangen van één of meer LED-BALL en/of LED SPOT/WASH projectoren doorlussen
met de DMX-uitgang van de LEDCON-01 afstandsbediening. Gebruik een gebalanceerde kabel met een
goed kwaliteit (ex. JB Systems ref. 7-0063).
• Om perfect te werken moeten alle aangesloten LED projectoren hetzelfde DMX adres 001 hebben. Om
alle projectoren op DMX adres 001 te zetten gaat U als volgt te werk: druk op de "auto DMX address" knop
van de eerste unit in de DMX-keten (aangesloten op de LEDCON 01), dan doet U hetzelfde bij de 2
de
3 unit, enz.
Opmerkingen: Alle aangesloten projectoren reageren identiek (ze zullen allen dezelfde kleur hebben).
Indien U dit wenst dan kan U ook één of meerdere LED MANAGERS in de DMX-keten hangen.
SPECIFICATIES
Vermogeningang: DC 9V 300mA minimaal
AC/DC adapter: AC 240V, 50Hz
DMX uitgang: 3pin XLR
Audio ingang: Geen, interne microfoon
Afmetingen: 21,0 x 14,0 x 4,6 cm
Gewicht: 930 gram
Elke inlichting kan veranderen zonder waarschuwing vooraf.
U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
JB SYSTEMS® 12/20
HANDLEIDING
de
9Vdc / 300mA (of meer)
LEDCON-01 remote
unit,
