Summary of Contents for Speedaire 437J36A

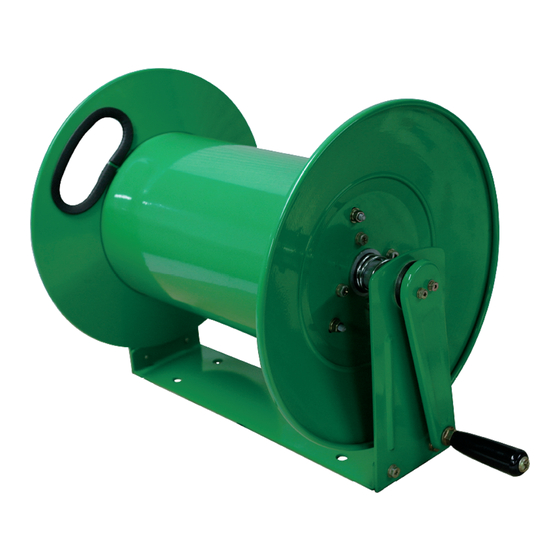

- Page 1 Operating Instructions & Parts Manual General Duty Hose Reel Models 437J36A, 437J37A...
- Page 2 COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE! RETAIN INSTRUCTIONS FOR FUTURE REFERENCE. PLEASE REFER TO BACK COVER FOR INFORMATION REGARDING SPEEDAIRE`S WARRANTY AND OTHER IMPORTANT INFORMATION. Model #: Serial #: Purch. Date #: Printed in Korea Version 0 12/2017 ©2013 Dayton Electric Manufacturing Co.
-
Page 3: Before You Begin
Tools Needed: ● Adjustable Wrench for installation ● Screwdriver UNPACKING Contents: ● Speedaire Hose Reel (1) ® ● Operating Instructions and Parts Manual (1) Inspect: ● After unpacking the reel, carefully inspect for any damage that may have occurred during transit. Check for loose, missing, or damaged parts. -
Page 4: General Safety Instructions
GENERAL SAFETY INSTRUCTIONS Read the following precautions and instructions before you begin assembly or use. Regarding the pressure of inlet, do not exceed the maximum pressure of the reel. Use a flexible hose for connecting the inlet and do not use rigid plumbing. Make sure the line pressure does not exceed the rated operating pressure of the hose reel, refer to the specifications. -
Page 5: Specifications
SPECIFICATIONS 437J36A 437J37A Maximum Operating Pressure (PSI) Hose I.D (inch) Hose Length (ft) Weight (lbs) Hose Outlet NPT Male (inch) Reel Outlet NPT Female (inch) Reel Inlet NPT Female (inch) Maximum Operating Temperatures(°F) Applications Air, Water Air, Water Housing Material... - Page 6 ASSEMBLY INSTALLATIONS 1 Unpack and inspect reel for any damage. Turn the reel by hand to check whether the reel is operating smoothly or not. hardware securely. Reel are supplied with plastic crank handle to prevent damage on the move, the handle is packaged folded.
-
Page 7: Troubleshooting Guide
TROUBLESHOOTING GUIDE Symptom Air Leakage 1. Worn inlet hose 1. Tighten hose clamp or replace the hose 2. Worn O-Ring 2. Replace O-Ring 3. Coupler problem 3. Tighten coupler or replace fully fit on drum of reel /cable meets the maximum outside Caution... - Page 8 MAINTENANCE AND INSPECTION INSTRUCTION Any repairs or replacements must be done by a qualified person or authorized service center only. An inspection should be conducted periodically. Also the maintenance record should be updated periodically. When a problem occurs, it should be repaired after the pressure has been released.
- Page 9 REPAIR PARTS ILLUSTRATION FOR 437J36A, 437J37A For Repair Parts, call 1-800-323-0620 24 hours a day - 365 days a year Please provide following information: -Model number -Serial number (if any) -Part description and number as shown in parts list...
- Page 10 REPAIR PARTS LIST FOR 437J36A, 437J37A Qty. Reference Remarks Description Part Number Product Number (PC/Unit) Number 437J36A SWIVEL 454Z33 437J37A 437J36A SEALING (O-Ring 454Z03 NITRILE 437J37A 437J36A HANDLE ASS'Y 454Z24 437J37A...
- Page 11 NOTES.
-
Page 12: Warranty & Service
Speedaire One-Year Limited Warranty. You may be required to send the product in for inspection at your cost. You can follow up on the progress of inspections and corrections in the same ways.Title and risk of loss pass to buyer on delivery to common carrier, so if product was... - Page 13 Manual de instrucciones operativas y de las piezas Carrete de manguera de función general Modelos 437J36A, 437J37A...
- Page 14 O DAÑO A LA PROPIEDAD! GUARDE LAS INSTRUCCIONES PARA FUTURA REFERENCIA. POR FAVOR, CONSULTE LA CONTRATAPA PARA OBTENER INFORMACIÓN ACERCA DE LA GARANTÍA DE SPEEDAIRE Y OTRA INFORMACIÓN IMPORTANTE. # de modelo: # de serie: # de fecha de compra: Impreso en Corea Versión 0 12 /2017...
-
Page 15: Antes De Comenzar
Llave inglesa ajustable para la instalación ● Destornillador DESEMPAQUE Contenidos : ● Carrete de manguera Speedaire ® ● Manual de instrucciones operativas y de piezas (1) Inspeccione : ● Después de desembalar el carril, inspeccione cuidadosamente para detectar cualquier daño que pueda haber ocurrido durante el tránsito. -
Page 16: Instrucciones Generales De Seguridad
INSTRUCCIONES GENERALES DE SEGURIDAD Lea las siguientes precauciones e instrucciones antes de comenzar a ensamblar o usar. PRECAUCIÓN En lo que se refiere a la presión de entrada, no exceda la presión máxima del carrete. PRECAUCIÓN Use una manguera flexible para conectar la entrada y no use plomería rígida. -
Page 17: Especificaciones
ESPECIFICACIONES 437J36A 437J37A Máxima presión de funcionamiento (PSI) ID de la Manguera (pulgada) Longitud de la manguera (pies) Peso (libras) Fin del carrete NPT Macho (pulgada) Salida del carrete NPT Hembra (pulgada) Entrada del carrete NPT hembra (pulgada) Máximas temperaturas de funcionamiento (°F) - Page 18 MONTAJE INSTALACIONES Desempaque e inspeccione el carrete para verificar que no haya ningún daño. Gire el carrete a mano para verificar si el carrete funciona o no funciona correctamente. Coloque las herramientas de montaje en el piso para que el carrete pueda sujetarse a su posición.
-
Page 19: Guía Para Resolver Problemas
GUÍA PARA RESOLVER PROBLEMAS Síntoma Causa (s) posible (s) Acción correctiva Fuga de aire 1. Manguera de entrada 1. Ajuste la abrazadera de la manguera o desgastada reemplace la manguera 2. Junta tórica desgastada 2. Reemplace la junta tórica 3. Problema del acoplador 3. - Page 20 INSTRUCCIONES DE MANTENIMIENTO E INSPECCIÓN ADVERTENCIA Cualquier reparación o reemplazo las debe realizar solamente una persona calificada o un centro de servicio autorizado. Se debe realizar una inspección de manera periódica. Asimismo, ADVERTENCIA se debe actualizar de manera periódica el registro de mantenimiento. Cuando ocurre un problema, se debe reparar después de liberar la presión.
- Page 21 PIEZAS DE REPARACIÓN ILUSTRACIÓN PARA 437J36A, 437J37A Para las piezas de reparación, llame al 1-800-323-0620 24 horas por día - 365 días al año Por favor, brinde la siguiente información: - Número de modelo - Número de serie (si corresponde)
- Page 22 LISTA DE PIEZAS DE REPARACIÓN PARA 437J36A, 437J37A Qty. Número de Número de la Número del Cantidad. Remarks Descripción Observaciones Part Number Product Number (PC/Unit) referencia pieza producto (PC/Unidad) 437J36A PIVOTE 454Z33 LATÓN 437J37A SELALDO 437J36A 454Z03 NITRILO (junta tórica)
- Page 23 NOTAS.
- Page 24 Mfg. Co. (en adelante denominado "Dayton") para el usuario original contra defectos de mano de obra o materiales bajo uso normal por un año con posterioridad a la fecha de compra. Si el producto Speedaire es parte de un conjunto, solo la parte que está defectuosa está sujeta a la presente garantía. Cualquier producto o pieza que se determine que es defectuosa en cuanto al material o mano de obra y se devuelva a una ubicación de servicio autorizada, según lo designen Dayton o la...
- Page 25 Mode d’emploi et manuel des pièces Utilisation générale Dévidoir Modèles 437J36A, 437J37A...
- Page 26 OU CAUSER DES DÉGÂTS MATÉRIELS ! CONSERVEZ CE MODE D’EMPLOI POUR POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT. VOUS TROUVEREZ AU VERSO DES INFORMATIONS CONCERNANT LA GARANTIE SPEEDAIRE ET D’AUTRES INFORMATIONS IMPORTANTES. Numéro de modèle : Numéro de série : Date d’achat : Imprimé...
-
Page 27: Avant De Commencer
Une clé réglable pour l’installation ● Un tournevis DÉBALLAGE Contenu : ● Un dévidoir Speedaire ® ● Un mode d’emploi et manuel des pièces Inspection : ● Une fois le dévidoir déballé, examinez-le soigneusement pour voir s’il n’a pas été... -
Page 28: Consignes Générales De Sécurité
CONSIGNES GÉNÉRALES DE SÉCURITÉ Avant de procéder au montage ou d’utiliser le produit, prenez connaissance des précautions et instructions qui suivent. ATTENTION Concernant la pression d’entrée, ne pas dépasser la pression maximale du dévidoir. Utilisez un tuyau flexible pour brancher l’entrée et n’utilisez pas de conduite ATTENTION rigide. -
Page 29: Spécifications
SPÉCIFICATIONS 437J36A 437J37A Pression maximale en fonctionnement (PSI) DI du tuyau (en pouces) Longueur du tuyau (en pieds) Poids (en lb) Extrémité du tuyau Mâle NPT (en pouces) Sortie du dévidoir Femelle NPT (en pouces) Entrée du dévidoir Femelle NPT (en pouces) Pression maximale Températures (en °F) - Page 30 INSTALLATION/ASSEMBLAGE Déballez le dévidoir et examinez s’il n’est pas endommagé. Faites-le tourner manuellement pour vérifier s’il fonctionne bien sans accrocs. Adaptez le matériel de montage au sol de manière à ce que le dévidoir soit serré en position. Adaptez le dévidoir et serrez convenablement tout l’équipement. Le dévidoir est livré...
-
Page 31: Guide De Dépannage
GUIDE DE DÉPANNAGE Symptôme Cause(s) Mesure corrective Fuite d’air 1. Tuyau d’entrée usé 1. Serrez la pince du tuyau ou remplacez ce dernier. 2. Joint torique usé 2. Remplacez le joint torique. 3. Problème avec le coupleur. 3. Serrez le coupleur ou remplacez-le. Le câble ou le tuyau 1. - Page 32 INSTRUCTIONS POUR L’ENTRETIEN ET LES INSPECTIONS AVERTISSEMENT Les réparations ou remplacements doivent être exclusivement effectués par une personne qualifiée ou par un centre de dépannage agréé. Une inspection doit être pratiquée régulièrement. AVERTISSEMENT Le dossier d’entretien doit également être mis à jour régulièrement. Lorsqu’un problème se produit, l’appareil doit être réparé...
- Page 33 ILLUSTRATION DES PIÈCES DE RECHANGE POUR LES 437J36A, 437J37A Pour des pièces de rechange, appeler le 1-800-323-0620 24 heures sur 24 – 365 jours sur 365 Veuillez fournir l’information suivante : - Numéro de modèle - Numéro de série (si existant)
- Page 34 LISTE DES PIÈCES DE RECHANGE POUR LE 437J36A, 437J37A Qty. Numéro de Numéro de la Numéro du Qté. Reference Description Remarques Remarks Description Part Number Product Number (PC/Unit) référence pièce produit (Pièce/unité) Number 437J36A PIVOT 454Z33 CUIVRE 437J37A JOINT 437J36A...
- Page 35 REMARQUES.
-
Page 36: Service De Garantie
Garantie Speedaire limitée d’un an. Il pourra vous être demandé d’expédier à vos frais le produit pour qu’il soit examiné. Vous pouvez effectuer un suivi du progrès des inspections et des corrections de la même manière.
