pour modélistes ayant
un bon niveau
ADV
For advanced
modellers
Caractéristiques techniques/Technical data:
Echelle/scale:
1:5
Envergure/wingspan:
3,00m
Longueur/length:
1,52m
Poids/TO weight:
3,0/3,2kg
Surface/wing area:
56dm
Profil/airfoil:
MH42
Equipements recommandés/Recommended equipments:
Moteur/motor:
XPower XC3522/5LS
Contrôleur/ESC:
XPower XREG60
Accu/battery pack:
LiPo XPower Xtreme 55C 11,1V 3200mAh (3S)
Hélice/prop:
XPower FOLDING PROP 14x8" #099FB1408
Cône/spinner:
PORTE PALES XPower Ø5/20mm +2,5° #099H200806
Radio/RC set:
Récepteur/receiver:
Ailerons:
Profondeur/Elevator: 1 servo TOPMODEL DS6010 MG
Direction/Rudder:
AF/Speedbrakes:
XPower electric 250mm #099ELAF25
Train Rentrant/Retract XPower electric 1/5 #099ELRS1/5
ATTENTION !
Ce modèle à construire n'est pas un jouet, il
ne convient pas aux enfants de moins de 14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels ou corporels.
Vous êtes pleinement responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n'émet sur la même
fréquence que vous.
2
JETI DUPLEX R8 EX
2 servos TOPMODEL DS6010 MG
1 servo TOPMODEL SS1816
CAUTION !
This model construction kit is not a toy and is not
suitable for children under the age of 14.
Incorrect use of this material could cause material
damage ou personal injury.
You are fully responsible for your actions when you
use this model.
Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.

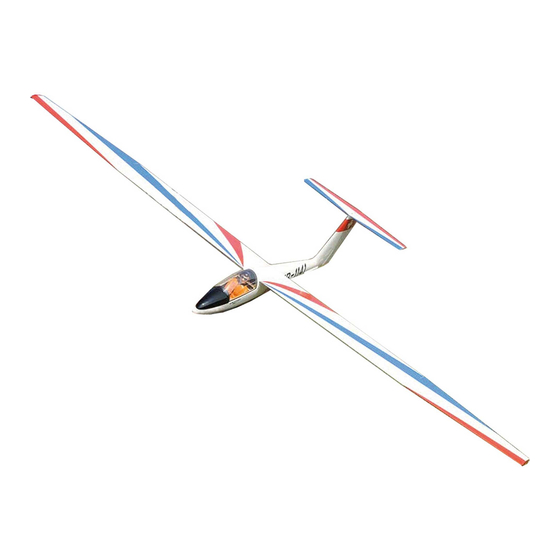

Planeur semi-maquette
Semi-scale sailplane
Distribué par / Distributed by:
Distribué par / Distributed by:
p /
y
TOPMODEL
TOPMODEL
L
S A S
S.A.S.
Le jardin d'entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr
©TOPMODEL 2012
Order N° 066GB4
ARF
Advertisement
Table of Contents
Related Manuals for Ecotop PILATUS B4
Summary of Contents for Ecotop PILATUS B4
- Page 1 Order N° 066GB4 Planeur semi-maquette pour modélistes ayant un bon niveau Semi-scale sailplane For advanced modellers Caractéristiques techniques/Technical data: Echelle/scale: Envergure/wingspan: 3,00m Longueur/length: 1,52m Poids/TO weight: 3,0/3,2kg Surface/wing area: 56dm Profil/airfoil: MH42 Equipements recommandés/Recommended equipments: Moteur/motor: XPower XC3522/5LS Contrôleur/ESC: XPower XREG60 Accu/battery pack: LiPo XPower Xtreme 55C 11,1V 3200mAh (3S) Hélice/prop:...
- Page 2 Nous vous souhaitons un grand succès en assemblant et en faisant évoluer votre nouveau PILATUS B4 ECOTOP. Le PILATUS B4 est un des planeurs les plus mythiques! C’est la raison pour laquelle nous avons décidé de le reproduire dans notre nouvelle gamme de planeurs semi- maquette ECOTOP.
- Page 3 We wish you a great success while assembling and flying your new PILATUS B4 ECOTOP The PILATUS B4 is one of the most legendary gliders! That’s why we decided to reproduce it in our new range of Ecotop sacle series. But this is not just an other PILATUS in the already busy world production! Thanks to our new concept of autonomous semi-scale glider, no need to wait for the wind at the slope or for the tug at your airfield to fly.
- Page 5 CONTENU DU KIT PIECES TRINGLERIE AILERON PIECES DIRECTION PIECES VERRIERE [A] Aile (avec aileron) ......1 de chaque [A] Dérive..............1 [A] Verrière ..........1 [B] Support servo (CTP3mm) ........2 [B] Charnière bâton ..........4 [B] Verrou verrière ........1set [C] CAP 1.8mm (filetée un bout, L=40mm) ..2 [C] Guignol (aluminium) ........1 [C] Charnière nylon ..........2 [D] Chape à...
- Page 6 POUR ASSEMBLER CE KIT/ TO ASSEMBLE THIS KIT Aérofreins ● -AF ELECTRIQUE XPower 250mm (#099ELAF25) Moteur ● -Moteur XPower Brushless XC3522/5LS -Contrôleur XPower XREG60 -Pack accu LiPo XPower Xtreme 55C 11,1V 3200mAh -PORTE PALES XPower Ø5/20mm +2,5° (#099H200806) -XPower FOLDING PROP 14x8” (#099FB1408) Speedbrakes ●...
- Page 26 DEBATTEMENTS DES GOUVERNES CONTROLS THROWS Note sur les réglages: Les réglages donnés ici le sont à titre indicatif, pour notre prototype centré à 82mm du bord d’attaque à l’emplan- ture. 20mm La position du centrage aura un impact sur les compensa- tions de profondeur des phases de vol.
- Page 27 Généralités sur le vol: Le Pilatus B4 ECOTOP est un planeur fin à la charge alaire modérée. Malgré son profil fin, notre Pilatus B4 n’est pas pour autant méchant, peu voler à faible vitesse, et spiraler dans des petites ascendances. Comme d’habitude, ce n’est pas à la vitesse minimum que le meilleur rendement est obtenu.
