SBL.04.650.10000/B
Revision: 01

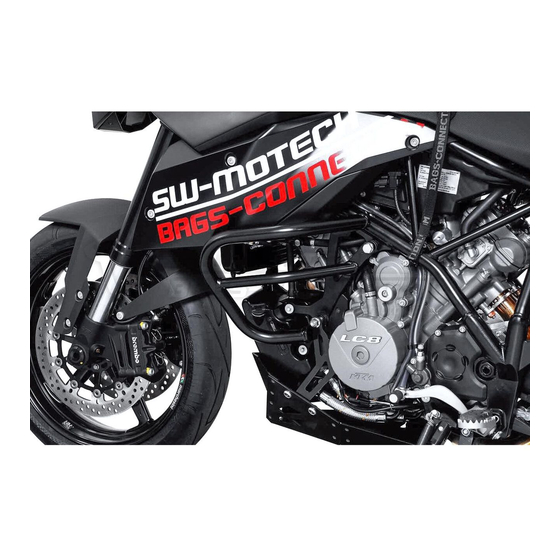

Schutzbügel KTM 990 SM / 990 SM-R / 990 SM-T
Crash Bar KTM 990 SM / 990 SM-R / 990 SM-T
Montagehinweise
Mounting Instructions
Alle vom Motorrad gelösten Schrauben
SW-MOTECH products should be
installed by a qualified, experienced
sind gemäß Herstellerangaben wieder
zu montieren, oder mit von SW-
motorcycle technician. If you are unsure
of your ability to properly install a
MOTECH gelieferten Schrauben zu
ersetzen. Falls nicht anderweitig
product, please have the product
installed by your local motorcycle
definiert, diese Schrauben nach Tabelle
anziehen.
dealer. SW-MOTECH takes no
responsibility for damages caused by
improper installation.
M10
46 Nm
Gegebenenfalls Schrauben mit flüssiger
All screws, bolts and nuts, including
Schraubensicherung einkleben.
all replacement hardware provided by
SW-MOTECH, should be tightened to
Prüfen Sie nach 50 km alle
the torque specified in the OEM
Verbindungen auf festen Sitz.
maintenance manual for your
motorcycle. If no torque specifications
are provided in the OEM maintenance
manual, the following torques may be
used:
SW-MOTECH GmbH & Co. KG
Ernteweg 8/10
35282 Rauschenberg
Germany
All screws, bolts and nuts should be
checked after driving the first 50 km
Tel. +49 (0) 64 25/8 16 8-00
to ensure that all are tightened to the
Fax +49 (0) 64 25/8 16 8-10
proper torque.
info@sw-motech.com
Medium strength liquid thread-locker
www.sw-motech.com
(i.e., "Locktite") should be used to
secure all screws, bolts and nuts.
M10
46 Nm
Schutzbügel
Innensechskant
1
2
Crash Bar
Hexagon Socket Screw
SBL.04.650.901/902
00
M10 x 250
Anzahl/
Pcs.
2 (L/R)
Anzahl/
Pcs.
Unterlegscheibe
3
A 10,5
Anzahl/
Pcs.
Distanzbuchse
4
Da:18 Di:10,5 h:16
Anzahl/
Pcs.
Mutter mit Bund,
5
selbstsichernd
Lock Nut with Flange
M10
Anzahl/
Pcs.
Sechskantschraube
6
schraube
Hexagon Screw
DIN 912
M10 x 40
DIN 931
1
Anzahl/
Pcs.
4
Unterlegscheibe
7
Washer
Washer
DIN 125
A 10,5
DIN 125
1
Anzahl/
Pcs.
4
Distanzbuchse
8
Spacer
Spacer
Da:18 Di:10,5 h:7
2
Anzahl/
Pcs.
4
DIN 6927
1
Advertisement
Table of Contents
Related Manuals for SW-Motech SBL.04.650.10000/B
Summary of Contents for SW-Motech SBL.04.650.10000/B
- Page 1 46 Nm Gegebenenfalls Schrauben mit flüssiger All screws, bolts and nuts, including Schraubensicherung einkleben. all replacement hardware provided by SW-MOTECH, should be tightened to A 10,5 DIN 125 A 10,5 DIN 125 Prüfen Sie nach 50 km alle the torque specified in the OEM Verbindungen auf festen Sitz.
- Page 2 Schraubensicherung beunutzen! Use thread locker here! Linke Seite / left side SBL.04.650.10000/B Schraubensicherung beunutzen! Use thread locker here! Achtung: Achten Sie darauf, die Schutzbügel nacheinander zu montieren, da das gleichzeitige Lösen der original Motorhalteschrauben zum Absacken des Motors führt. Verschrauben Sie den Schutzbügel erst auf der linken Seite, wie im Hauptbild gezeigt.
