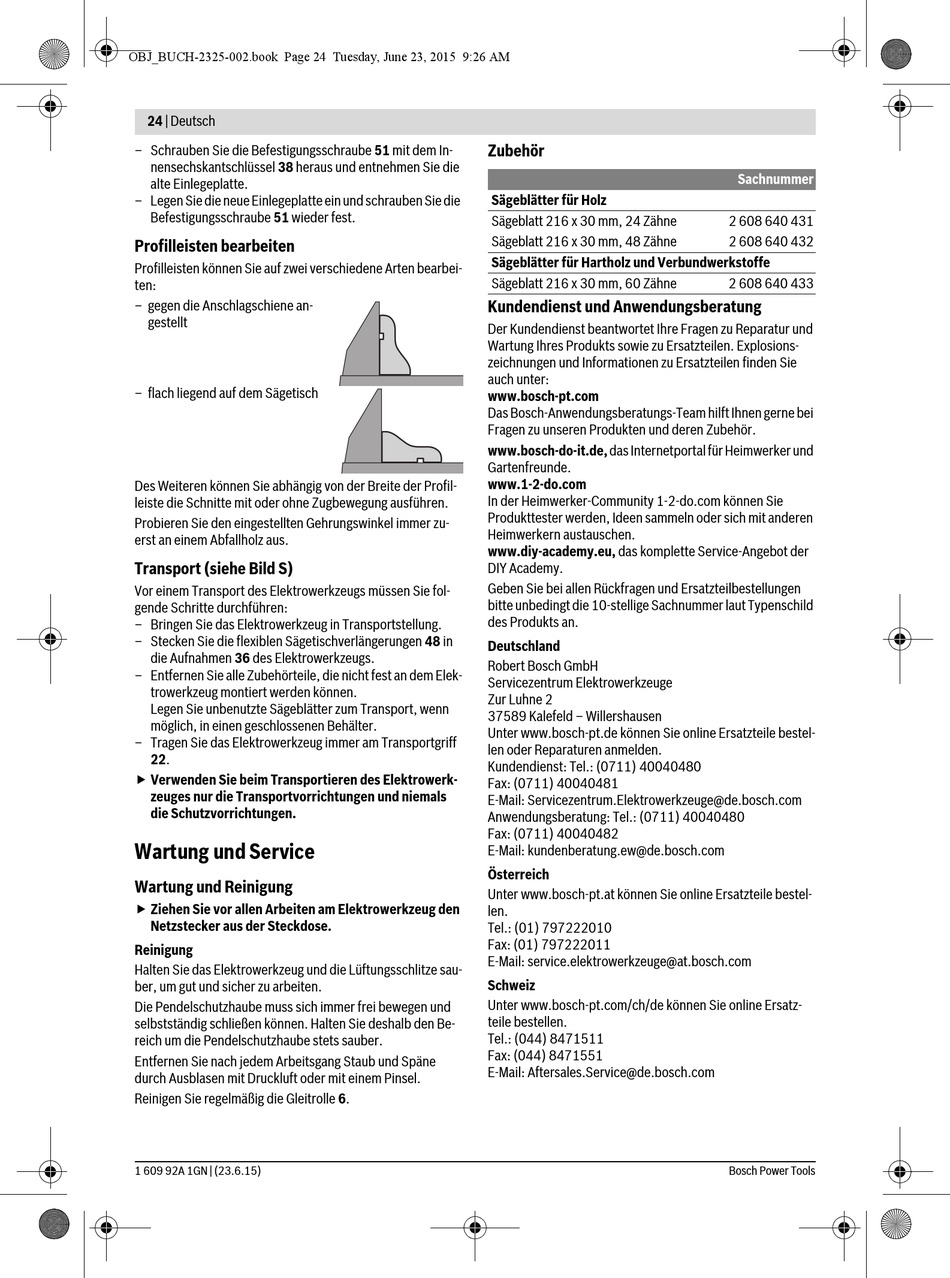

OBJ_BUCH-2325-002.book Page 24 Tuesday, June 23, 2015 9:26 AM
24 | Deutsch
– Schrauben Sie die Befestigungsschraube 51 mit dem In-
nensechskantschlüssel 38 heraus und entnehmen Sie die
alte Einlegeplatte.
– Legen Sie die neue Einlegeplatte ein und schrauben Sie die
Befestigungsschraube 51 wieder fest.
Profilleisten bearbeiten
Profilleisten können Sie auf zwei verschiedene Arten bearbei-
ten:
– gegen die Anschlagschiene an-
gestellt
– flach liegend auf dem Sägetisch
Des Weiteren können Sie abhängig von der Breite der Profil-
leiste die Schnitte mit oder ohne Zugbewegung ausführen.
Probieren Sie den eingestellten Gehrungswinkel immer zu-
erst an einem Abfallholz aus.
Transport (siehe Bild S)
Vor einem Transport des Elektrowerkzeugs müssen Sie fol-
gende Schritte durchführen:
– Bringen Sie das Elektrowerkzeug in Transportstellung.
– Stecken Sie die flexiblen Sägetischverlängerungen 48 in
die Aufnahmen 36 des Elektrowerkzeugs.
– Entfernen Sie alle Zubehörteile, die nicht fest an dem Elek-
trowerkzeug montiert werden können.
Legen Sie unbenutzte Sägeblätter zum Transport, wenn
möglich, in einen geschlossenen Behälter.
– Tragen Sie das Elektrowerkzeug immer am Transportgriff
22.
 Verwenden Sie beim Transportieren des Elektrowerk-
zeuges nur die Transportvorrichtungen und niemals
die Schutzvorrichtungen.
Wartung und Service
Wartung und Reinigung
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sau-
ber, um gut und sicher zu arbeiten.
Die Pendelschutzhaube muss sich immer frei bewegen und
selbstständig schließen können. Halten Sie deshalb den Be-
reich um die Pendelschutzhaube stets sauber.
Entfernen Sie nach jedem Arbeitsgang Staub und Späne
durch Ausblasen mit Druckluft oder mit einem Pinsel.
Reinigen Sie regelmäßig die Gleitrolle 6.
1 609 92A 1GN | (23.6.15)
Zubehör
Sägeblätter für Holz
Sägeblatt 216 x 30 mm, 24 Zähne
Sägeblatt 216 x 30 mm, 48 Zähne
Sägeblätter für Hartholz und Verbundwerkstoffe
Sägeblatt 216 x 30 mm, 60 Zähne
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und
Gartenfreunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie
Produkttester werden, Ideen sammeln oder sich mit anderen
Heimwerkern austauschen.
www.diy-academy.eu, das komplette Service-Angebot der
DIY Academy.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Produkts an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestel-
len oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Sachnummer
2 608 640 431
2 608 640 432
2 608 640 433
Bosch Power Tools
