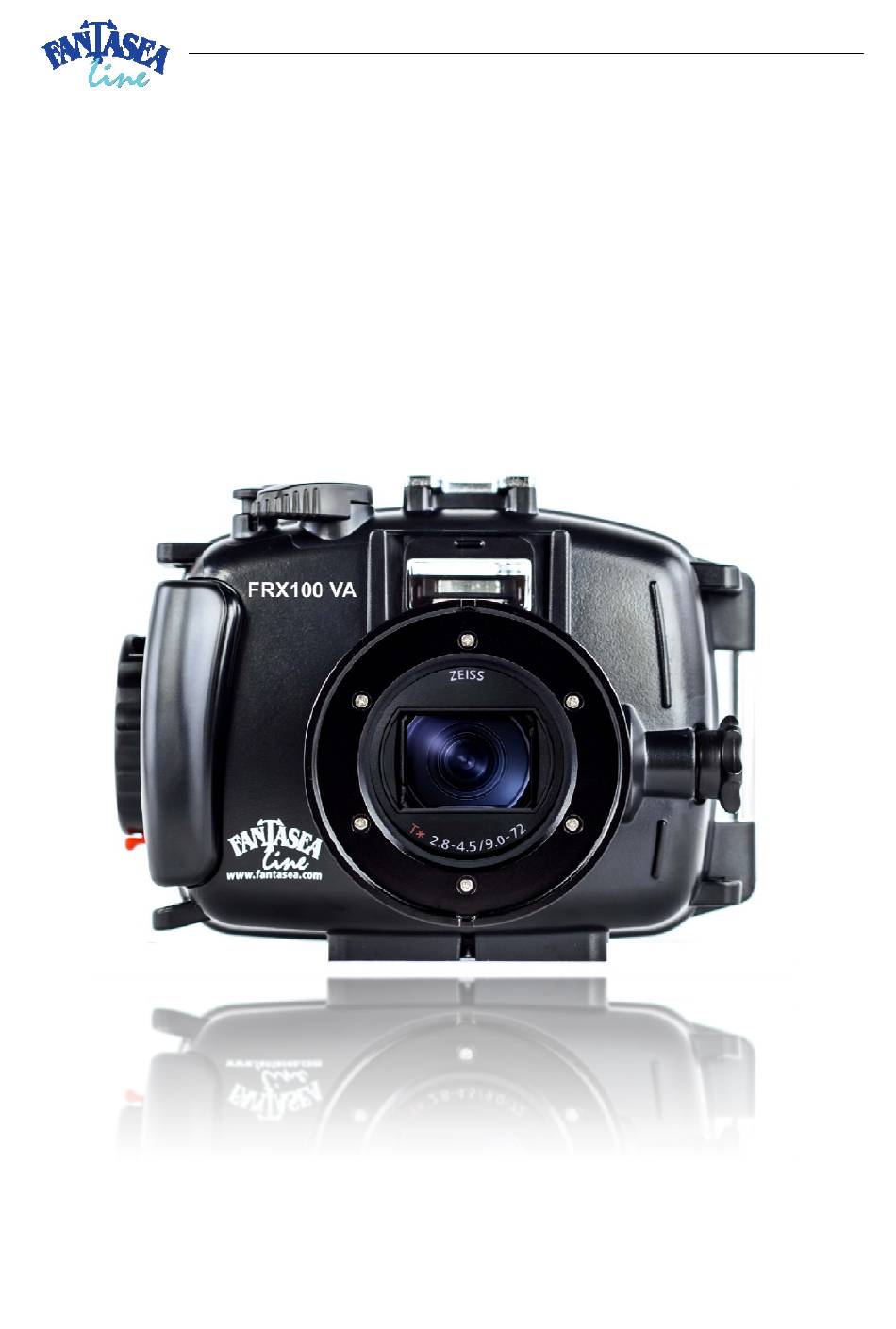

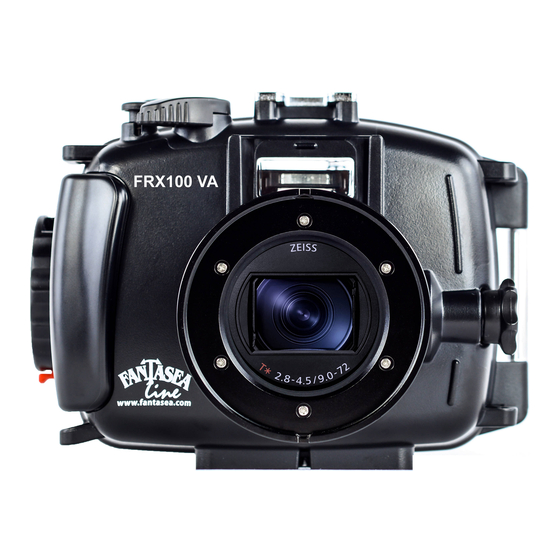

FRX100 VA VACUUM Housing
(Cat. No. 1511)


for Sony RX100 VA, V, RX100 IV and RX100 III


Instruction Manual



FRX100 VA VACUUM Housing Instruction Manual 20190625

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FRX100 VA and is the answer not in the manual?

Questions and answers

Related Manuals for Fantasea FRX100 VA

Summary of Contents for Fantasea FRX100 VA

  • Page 1 Fantasea Line    FRX100 VA VACUUM Housing (Cat. No. 1511)     for Sony RX100 VA, V, RX100 IV and RX100 III     Instruction Manual       FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 2: Table Of Contents

    HE  OUSING  ....................... 22   EMOVING  HE  MERA  ROM  HE  OUSING ‐I  ........................ 23   SING THE  AMERA  UILT N  LASH FANTASEA HYBRID VACUUM SAFETY SYSTEM  .................. 25   OPTIONAL ACCESSORIES .......................... 33     ............................. 33   XTERNAL  LASHES &  .......................... 35   LASH    IDEO  IGHTING   ............................. 35   ENS ...

  • Page 3: Disclaimer

    DISCLAIMER    While every effort has been made in order to ensure that the information included in this instruction  manual is accurate and complete, no liability will be accepted for any errors or omissions. Fantasea Line  reserves the right to change product specifications and features described herein at any time without prior  notice. No part of this instruction manual may be copied, translated or reproduced without the prior  written permission of Fantasea Line. Fantasea Line makes no warranties aside from limited product  warranty as described at the end of this manual.    INTRODUCTION      Please read this manual carefully in order to properly operate the FRX100 VA  Note  VACUUM Housing. Store this manual in a safe place for further reference once  you have read it.     General Information  The FRX100 VA VACUUM Housing features a stylish and ergonomic design, specifically created for the Sony  RX100 VA, RX100 V, RX100 IV and RX100 III digital cameras. The FRX100 VA VACUUM Housing is  manufactured to the highest professional standards of function, style and durability. It is depth rated to  60m/200 feet and features ergonomically designed and labeled controls. The Fantasea FRX100 VA  VACUUM is the ultimate waterproof home for the Sony RX100 VA, RX100 V, RX100 IV and RX100 III.  The FRX100 VA VACUUM Housing is ideal for outdoor and underwater photography. Underwater  photographers can dive or snorkel and capture all the excitement of this fascinating world, while outdoor  photographers also have the option of capturing the action of outdoor and water sports activities, such as  paddle sports, sailing, boating, surfing, fishing, hunting, backpacking and camping. The FRX100 VA  VACUUM Housing is shock resistant and protects the camera from water, sand, dust, frost, impact, as well  as other damaging elements and harmful occurrences. The FRX100 VA VACUUM Housing was designed to  be compatible with a complete accessory system, enabling photographers to enhance the quality of their  images.  FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 4: Features & Specifications

    Features & Specifications   Depth rated to 60m/200 feet   Made from durable injection molded Polycarbonate   Access to all essential camera controls and functions with clearly labeled controls   Shock resistant   Double O‐ring main seal   Special cold‐shoe mount for lighting accessories   Removable double fiber optic cable connection plate   Removable flash diffuser   Removable anti‐glare hood for the LCD screen   Easy and secure installation of camera   Hybrid Vacuum Safety System (including moisture detector)    Lens Port Cover   Compatible with a wide range of underwater photo accessories   Weight (with camera on land): 900g   Weight (without camera on land): 600g   Dimensions (without accessories): 15.5 x 14.5 x 12 cm \ 6.25 x 5.75 x 4.75 inch (W x D x H)   Manufacturer’s warranty        If using the housing to accommodate the RX100 III camera, please follow the  Note ...

  • Page 5: Included In Package

    INCLUDED IN PACKAGE  1. FRX100 VA VACUUM Housing  7. Small plastic C‐shaped washer  2. Removable flash diffuser with secure line  8. Screwdriver  3. Hand lanyard  9. Silica gel packs  4. Silicone grease  10. O‐ring remover  5. Anti‐glare hood for LCD screen  11. Spare back door O‐ring seal     6. M16 port cap for Vacuum Valve 12. Diffuser quick release secure string  (if valve is removed)  (housing side)    13. Lens Port Cover        1        Camera not included  4  FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 6   Hybrid Vacuum Safety System Components     14. Vacuum pump  15. Rubber fitting for pump  16. Wrench  17. Double‐sided stickers      16    14                                FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 7: Identification Of Housing Parts

    IDENTIFICATION OF HOUSING PARTS    1. Please refer to the Sony RX100 VA / V / IV / III camera instruction  manuals for detailed descriptions and instructions regarding all camera  Note  controls and functions.   2. It is strongly recommended that you familiarize yourself with all the  controls topside before using these controls underwater.     Top of Housing ‐  Corresponding numbered descriptions are found on the following page    5. Cold Shoe Mount         4. Mode Dial          3. On/Off        2. Shutter Release      1. Zoom Control     ...
  • Page 8 Numbered descriptions below refer to corresponding numbers on the top housing graphic (previous page):    1. Zoom Control – Turning this control activates the camera zoom button.  a. In Shooting Mode –   i. Turn the zoom control clockwise to zoom out, increasing the area visible in the frame.   ii. Turn the zoom control counterclockwise to zoom in, so that the subject fills a larger  area of the frame and for close‐up and macro images to be taken.  b. In Playback Mode ‐ use the zoom control as an index or playback lever.    2. Shutter Release – Activates the camera shutter release button and auto focus prior to taking the  picture.    3. On/Off‐ Pushing this control activates the camera power switch button and turns the camera on/off.    4. Mode Dial – Turn this dial to change shooting modes.  Important Notice! It is recommended to align housing and camera mode dials prior to installing the  camera inside the housing. Please refer to the section “Installing the Camera” for more information.     5. Cold‐Shoe Mount for Lighting Accessories‐ Enables mounting a flash, video light, torch or focus light  on top of the housing by using a dedicated connector. For further information regarding such  connectors, please visit the Fantasea website – www.fantasea.com          FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 9 Front Side of Housing ‐  Corresponding numbered descriptions are found below the image 6. Fiber Optic  Cable Plate  7. Control Ring  8. Lens Port   9. Tripod Mounting Screw Holes  10.  Lanyard Loop   (bottom)    6. Fiber Optic Cable Plate‐   a. When installed on the housing, the fiber optic cable plate and the two adaptors inserted  inside it allow for an easy attachment of 2 fiber optic cables to the housing. For further  instructions, please refer to the section “External Flashes”.  b. Remove the fiber optic cable plate from the housing in order to make use of the internal  camera flash during your dive. In order to remove the plate, insert your fingers beneath the  adaptors installed inside the plate and pull the plate upwards till it is removed from its slot.  Note that when photographing using the camera built‐in flash only, the flash diffuser  accessory should be installed, or else unwanted shading will occur in most images taken.  c. Make sure the fiber optic cable plate is secured to the housing by its secure line in order to  avoid losing it during the dive.   d. If using only one external flash, make sure the second fiber optic cable adaptor remains in its  place to block any light coming out of the exposed adaptor hole.    FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 10 7. Control Ring – Turning this control activates the control ring around the camera lens. Your favorite  functions can be assigned to the control ring and when shooting, established settings can be changed  just by turning the control ring.  To edit the settings of the control ring, enter the Menu  Custom Settings  Custom Key Settings   Control Ring, and select the desired function.    8. Lens Port‐ The housing lens port features a 67mm thread and it’s compatible with a wide variety of  “wet” accessory filters and lenses, including macro lenses, wide angle lenses and color correction  filters. In order to maintain the threads of the lens port, it is recommended to apply a small amount  of silicone grease to the threads on the housing port and on the accessory lens prior to installation.  For a selection of lens accessories available, visit the Fantasea website www.fantasea.com    9. Tripod Mounting Screw Holes – Enable mounting the housing on a tray, thereby allowing for the  addition of various image enhancement accessories to your underwater photo system. By choosing  any one of 3 adjustment positions, you can better determine how and where to position the housing  on the tray. This configuration also allows for the use of 2 set screws for the tray mount, thereby  preventing any swiveling of the housing on the tray.  Screws longer than 7mm should not be screwed into the housing Tripod    Important Notice Mounting Plate, as they might damage the plate and housing.         10. Lanyard Loops – The 4 lanyard loops featured on the housing are used to attach a Hand Lanyard or  Hand Strap to the housing, as well as to secure accessories using snap cords or secure strings.      FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 11 19. Drive Mode /     Down Self Timer /    Left  21. Latch Dial   20. Select /  22. Latch Dial Lock Rotary Wheel    24. Playback 23. Custom / Delete       11. Vacuum Valve – For instructions of use, please refer to the section “Fantasea Hybrid Vacuum Safety  System”.  Prior to opening a vacuumed housing, the vacuum should be released   Important Notice using the Vacuum Valve.      12. Flash Pop‐Up – Turning this control counterclockwise will pop‐up the camera built‐in flash.   Note that once the camera built‐in flash has been popped up, it can be disabled again using the Flash  / Right control (no. 15) and selecting “flash disabled” on the flash mode menu. Turning the Flash Pop‐ Up control clockwise will not have any effect on the built‐in flash.   Note: When shooting in M (Manual), A (Aperture priority) or S (Shutter Speed priority) shooting  modes, please take into consideration that once the flash has been popped up – it cannot be  FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 12 disabled. Therefore, in such cases, it's recommended to switch to Auto shooting mode to eliminate  the flash after it has been popped up.    13. Movie (Video Control) Button –    a. Push the Movie (video) Control in any shooting mode to start recording a video. The record  symbol (REC) appears and displayed with the elapsed time. To record a video in HFR shooting  mode, first push the Select (center) control and then the Movie Control.  b. Push the Movie Control again in order to stop recording.     14. Function – Allows you to register 12 functions and recall those functions when shooting.  a. Push the Function control.  b. Select the desired function by using multi‐selector controls.  c. Select the setting value by turning the control ring or by using multi‐selector controls.    15. Menu ‐ Pushing this control activates the camera menu button.    Multi‐Selector buttons (16‐20)    16. Display / Up – Pushing this control activates the camera Display / Up button.    17. Flash / Right – Pushing this control activates the camera flash mode / right button.    18. Exposure Compensation / Photo Creativity / Down – Pushing this control activates the camera  exposure compensation / photo creativity / down button.    19. Drive Mode / Self Timer / Left – Pushing this control activates the camera drive mode / left button.    20. Select / Rotary Wheel –   c.
  • Page 13 b. To assign additional functions for this button, enter the Menu  Custom Settings  Custom  Key Settings  C Button, and select the desired function.    24. Playback – Pushing this button allows you to enter the playback mode and to review images or  videos stored on the memory card.     25. Removable Anti‐Glare Hood – The anti‐glare hood enables a better view of the LCD screen when  shooting in bright conditions. It can be removed and installed during the dive. For further  instructions, please refer to the section “Preparing the Housing”.          FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 14: Setting Up The Housing

    SETTING UP THE HOUSING    It is important that a first dive is always carried out with the housing  empty (no camera installed inside) in order to verify that the housing  Note  watertight seal has not been affected during transport and after long  periods of storage.      PREPARING THE CAMERA  1. Install a (preferably empty) memory card (16 GB+ capacity recommended) and a fully charged  battery inside the camera. Note that SDXC Class10 or UHS‐I compatible memory cards are  required for high frame rate recording with the RX100 IV and RX100 V.  2. Remove the camera strap from the camera if one was installed.   3. Turn the Mode Dial so the Auto (green symbol) shooting mode is selected and aligned with the  white mark on the left of the wheel. This will allow for the camera and housing mode dials to be  aligned, so the housing mode dial will indicate the proper mode selected by the camera dial.  4. It is recommended to program the camera to the most frequently used underwater photo mode,  lighting and other key settings prior to installing the camera in the housing.    PREPARING THE HOUSING  1. When using the housing for the first time‐  a. Peel the transparent plastic screen protector off the back door exterior of the housing.   b. Install the hand lanyard on the housing by inserting it through the lanyard loop on the  bottom right of the housing (facing from back), then pulling it through itself and testing it  in order to make sure it is secure (image #1 on the following page).  c. Install the housing side of the diffuser quick release secure line by tying it around the  upper rectangular loop at the top left side of the housing, where the Fiber Optic Cable  Plate secure string is attached to as well (image #2 on the following page). Please note  that this line may come assembled and then there is no need for installation.  d. Open the housing (see section “Opening the Housing” and “Hybrid Vacuum Safety  System”) and remove the anti‐glare hood out of the housing. Secure the anti‐glare hood ...
  • Page 15 back of the housing. First install the anti‐glare hood over the top rail (image #3) and then  gently and carefully stretch it downwards to install it on the bottom rail, making sure it’s  sitting securely on both upper and lower  rails (image #4).   e. If using a Hand Strap, install it on the two loops found at the right side of the housing.  Please refer to the section “Hand Strap” on page 23 for further information.  f. It is important that a first dive with the housing is always made without the camera in  order to verify that the housing watertight seal has not been affected during transport  and after long periods of storage.                      Image #1 Image #2  Image #3 Image #4 FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 16: Opening The Housing

    OPENING THE HOUSING  Prior to opening a vacuumed housing, the vacuum should be released    Important Notice using the Vacuum Valve.  For further instructions, please refer to the  section “Fantasea Hybrid Vacuum Safety System”.  1. Pull the small red tab located at the bottom of the latch dial outwards (up and away from the  housing), as indicated by the arrow direction (image #5). There is no need to apply any force.  2. While holding the lock dial up, turn the latch dial counterclockwise until the red latch tab is  located at the top of the latch and cannot be turned any further (image #6). There is no need to  apply any force.  3. Carefully open the back side of the housing.                                   Image #5 Image #6        4. Note that when opening the housing for the first time or when opening it after airplane trips,  increased resistance might be encountered. Therefore, it is important not to lock the housing  and to leave it slightly open when transporting by air. ...

  • Page 17: Checking The O-Ring

      CHECKING THE O‐RING  1. Prior to each closure of the housing, the back door black O‐ring should be visually inspected. If there  is any debris present, including dirt, sand, dust, hair or any other matter, it must be cleaned to  ensure a proper watertight seal.   2. In order to clean the black O‐ring, first remove it from the housing:   a. Insert the O‐ring remover between the black O‐ring and the groove it is   seated in (image #7 on the following page).   b. Slip the tip of the inserted O‐ring remover below the black O‐ring, while making sure the O‐ring  doesn’t get damaged (image #8 on the following page).   c. Carefully hold the O‐ring with your fingertips in order to remove it from the groove.                             Image #7 Image #8    3. Cleaning the O‐ring is a simple matter of wiping it with a damp, soft cloth to remove the foreign  matter. Be careful the cloth you use does not leave any of its own material behind as this can also  affect the effectiveness of the seal.   4. Apply a slight layer of silicone grease on the black O‐ring. Please note that the amount of lubrication  required on the O‐ring is only enough to allow it to slip into place without friction, so it does not  twist or become dislodged. More grease is not necessarily better, and in some cases might interfere  with the watertight seal of the housing. ...

  • Page 18: When Installing The Rx100 Iii Camera Inside The Housing

    6. The white O‐ring featured on the back side of the front door should be visually inspected prior to  each dive. If there is any debris present, gently wipe the area with a soft microfiber cloth in order to  cleanse it.     7. The white O‐ring featured on the back side of the front door shouldn’t be removed unless it’s  damaged.     WHEN INSTALLING THE RX100 III CAMERA INSIDE THE HOUSING  If using the housing to accommodate the RX100 III camera a small plastic C‐shaped washer (included)  should be installed on the Select / Rotary Wheel control of the housing prior to installing the camera  inside. This C‐shaped washer enables an easier and smoother use of this control with the RX100 III  camera. The C‐shaped washer should only be installed once following this procedure:  1. Open the back side of the housing.  2. Identify the Select / Rotary Wheel control on the interior back side of the housing.  3. Gently remove the black rubber disc installed at the end of this control by pinching it and then  gently pulling it out using your fingers. Pull it away from its black plastic 2‐pointed seat (image  #9).   4. Remove the plastic C‐shaped washer out of its bag and use small needle nose pliers to securely  hold it without damaging it (image #10 on the  following page).   5. Using one hand, press the Select / Rotary  Wheel control from the exterior side of the  housing, so the metal shaft sticks out from the  inside.   6. Using your second hand, install the plastic C‐ shaped washer on the control shaft. First,  using small needle nose pliers, hold the C‐ shaped washer against the shaft so it’s  positioned between the housing backdoor and  the black plastic 2 pointed seat installed at the  end of the shaft. Then push the C‐shaped  washer against the shaft until it snaps securely  Image #9 into place (image #11 on the following page).  ...

  • Page 19: Installing The Camera

        Housing    backdoor        C‐shaped    washer         Image #10   Black plastic 2‐ pointed seat at    end of shaft      Image #11   7. Finally, re‐install the black rubber disc at the end of the control by pushing it against the shaft  until it is fully and securely seated. Do so by mounting the 2 holes on the disc center onto the 2  protruding points at the end of the black plastic 2‐pointed seat.  8. Once complete, install the camera inside the housing and test to control. If properly installed,  the control should work smoothly when turned or pushed against the camera button.    9. The C‐shaped washer should remain in this position as long as the housing is used to  accommodate the RX100 III camera. In case of using the housing to accommodate the RX100 IV  or RX100 V camera, the C‐shaped washer should be removed.     Important Notice: This procedure should only be followed if using the housing to accommodate the  RX100 III camera. Installing the C‐shaped washer when using the housing with the RX100 IV /  RX100 V camera will interfere with housing functionality and potentially damage the camera  and/or housing! ...
  • Page 20 2. Hold the camera parallel to the housing and then gently install it inside (image #12). Avoid  inserting one side of the camera prior to the other, as this will make the installation difficult and  might cause damage to the camera or housing.   3. Take special care not to touch or damage the Vacuum System signal board when installing the  camera. The board is located inside the housing on the inner right side of the housing,  opposite the latch dial (image #13).                            Image #12                          SIGNAL BOARD      Image #13    4. If inserting a silica gel pack inside the housing in order to prevent moisture, it is best to insert it  on the left side of the camera, in the slot midway up between the two rubber shock absorber ...

  • Page 21: Closing The Housing

    that the silica gel pack doesn’t stick out, or else it might interfere with the watertight seal of the  housing.   5. If making use of the Vacuum System, make sure it is fully charged and turn it on prior to closing  the housing (see section “Hybrid Vacuum Safety System”).  CLOSING THE HOUSING  1. Turn the housing Control Dial till the Auto  shooting mode symbol is positioned at the  left (image #14). Make sure not to accidently  turn this control any further before closing  the housing.  Image #14 2. Prior to closing the housing, turn the Hybrid  Vacuum Safety System unit on using the power switch on the Signal Board (see section “Hybrid  Vacuum Safety System”).  3. Turn the latch dial so that the small red tab located on the latch is pointed towards the front side  of the housing (image #15).  4. Carefully close the back door of the housing, pushing it against the front door, while making sure  there is nothing sticking out of the housing or impairing the smooth closure of the back door.  Then firmly press the back door against the forward section of the housing.  5. Turn the secure dial clockwise till the lock dial clicks. The small red tab should then be pointed  towards the bottom of the housing (image #16).                              ...

  • Page 22: Removing The Ca Mera From The Housing

    8. Turn the camera on and check that the  extended camera lens does not catch or  bend the black rubber seat on the inside  of the lens port. It is vital that this rubber  seat does not disturb the lens (image  #17).    9. Test housing control buttons to make  sure that the camera was properly  installed inside the housing and that  nothing interferes with normal operation  of the camera. It is recommended to take  a few images once the camera has been  Image #17 installed inside the housing and prior to  the dive in order to ensure proper operation.   10. If making use of the internal camera flash, install the removable   flash diffuser on the housing and attach the flash diffuser quick release secure string in order to  avoid losing it underwater.   11. Prior to diving with the housing, submerge it in a shallow tub of water or rinse tank. Carefully look at  the housing to make sure no bubbles are escaping from it and that no water is entering.   12. Using the Vacuum Safety System installed inside the housing, perform a pre‐dive check to confirm  the watertight seal of the housing. See “Hybrid Vacuum Safety System” section for further  instructions.  REMOVING THE CAMERA FROM THE HOUSING  1. After use, thoroughly rinse the housing fresh water. Prior to opening the housing, make sure  both your hands and the housing are clean and dry. It is recommended to have a clean, dry and  soft towel handy in order to dry your hands and the water drops on the housing.  2. Prior to opening a vacuumed housing, the vacuum should be released using the Vacuum Valve.   For further instructions, please refer to the section “Fantasea Hybrid Vacuum Safety System”.  3. When opening the housing, it is important to hold it so the lens port is facing down. This will  prevent the camera from slipping out of the housing while being opened.   FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 23: Using The Camera Built -I N Flash

    4. Open the housing as described in the section “Opening the Housing” and carefully remove the  camera from the housing. Take sufficient care that no water drips from your hair and body onto  the housing and camera.  USING THE CAMERA BUILT‐IN FLASH   1. The Sony RX100 cameras have a built‐in flash capable of illuminating nearby underwater subjects.  For stronger lighting, illuminating subjects that are farther away, avoiding backscatter, eliminating  shadowing effects and photographing in deep water, an accessory slave flash is recommended. For  further information, please refer to the section “External Flashes”.    2. In order to make use of the built‐in camera flash, remove the Fiber Optic Cable Plate from the  housing. Insert your fingers beneath the adaptors installed inside the plate and push the plate  upwards till it is removed from its slot. Make sure the  fiber optic cable plate is secured to the housing by the  dedicated secure line in order to avoid losing it during  the dive.    3. The removable flash diffuser included assists with  softening the built‐in flash output, increasing its angle  of coverage and decreasing the amount of  backscatter in the images (the unattractive  snowstorm effect of the flash reflecting off suspended  particles in the water).   a.  In order to install the removable flash  diffuser, hold the diffuser above the housing  Image #18 lens port with the diffuser pointing upwards  (image #18).  b.  Gently push the diffuser ring downwards  and against the housing lens port until it  clicks (image #19).  c.  Attach the flash diffuser quick release  secure string to the other side of the string  connected to the housing in order to avoid  losing the flash diffuser underwater.  d. In order to remove the flash diffuser from  the housing, gently pull it upwards and ...
  • Page 24   e. During the dive, in order to disable the flash diffuser, the diffuser can be turned clockwise  around the lens port until it reaches a horizontal position and clicks (image #20). This rest‐ point of the diffuser eliminates the need to completely remove it from the housing during  the dive.        4. It is best to set the camera flash mode to “Flash Always” as artificial light is required in most  compositions for the purpose of color and light reproduction. This will ensure the built‐in camera  flash fires on every image taken regardless of  ambient light available. Please refer to the  camera instruction manual for further  instructions regarding such settings.  5. Turn the Flash Pop‐Up dial counterclockwise in  order to pop up the camera built‐in flash.  6. Note that once the camera built‐in flash has  been popped up, it can be disabled again using  the Flash / Right control and selecting “flash  disabled” on the flash mode menu. Turning the  Flash Pop‐Up control clockwise will not have any  Image #20 effect on the built‐in flash.  When shooting in M (Manual), A (Aperture priority) or S (Shutter Speed priority) shooting modes,  please take into consideration that once the flash has been popped up – it cannot be disabled.  Therefore, in such cases, it's recommended to switch to Auto shooting mode to eliminate the flash  after it has been popped up.      FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 25: Fantasea Hybrid Vacuum Safety System

    FANTASEA HYBRID VACUUM SAFETY SYSTEM    The Fantasea Hybrid Vacuum Safety System is an optional pre‐dive vacuum test and leak detector safety  system. The system allows confirming the watertight seal of the housing prior to the dive using the vacuum  system and monitoring the housing seal during the dive using the moisture detector.   Follow the instructions below to safely charge and use the system.   1. Instructions provided below refer to housings which the system is already  installed in. In case of installing a new vacuum system that was separately  purchased, please refer to the installation guide included with the vacuum    system.  Important Notice 2. Use of the Hybrid Vacuum Safety System must not replace any of the other  safety measures conducted in order to ensure a complete watertight seal of  the housing before and during the dive.     Identification of System Parts    (Housing Front Door Interior)   Main PC Board      Signal Board  LED Indicator  Moisture Sensor  FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 26 Identification of System Parts    (Housing Back Door Exterior)     Vacuum Valve  Vacuum Valve   Protective Cap          Vacuum     Release Tip          Charging the Unit    1. Turn the unit on using the power switch featured on the Signal Board.  2. The LED Indicator will start flashing blue:  a. Slow flashing (approx. 1 flash per second) indicates a  charged battery.   b. Rapid flashing (approx. 4 flashes per second) indicates low  battery.    3. To charge the unit, connect it to a USB charger using a standard  Micro‐USB cable (not included). Note that it is best using an  android phone charger unit for this purpose.  4. Connect the micro‐USB end of the cable to the Micro‐USB port on  the Signal Board (image #21). Connect the other end of the cable to  a USB port or USB charger.  5.
  • Page 27 12. To extend the battery’s lifespan:  a. Avoid draining the battery all the way to 0%. Even though the unit can handle a few more  dives even when the LED Indicator starts rapidly flashing blue, it is best to connect the  unit to a charger at this point.   b. During long periods of storage, the unit should be stored partially charged in a cool and  dry area.     Performing a Pre‐Dive Check  1. Prior to closing the housing, turn the unit on using the power switch on the Signal Board. The  switch should be pushed leftwards in order for the unit to be turned on. Make sure the unit is  properly charged and that the LED indicator flashes slowly (approx. 1 flash per second).   2. Lock the housing and all other accessories which their installation might have an effect on the  watertight seal of the housing. Camera should be turned off prior to the pre‐dive check.  The housing should be completely set up for the dive prior to performing the  vacuum pre‐dive check. Any modifications carried out on the housing after the    Important Notice pre‐dive test has been completed necessarily turn the check results irrelevant  and require performing an additional pre‐dive check.     3. Remove the protective cap from the Vacuum Valve by gently turning it counterclockwise and  screwing it out (image #22). Make sure you’re only removing the protective cap when turning it,  rather than the complete valve. If the valve screws out together with its cap, use the wrench  included in order to tighten the valve inside the port. This will allow for easy and safe removal of  the protective cap when screwed out.                     Image #22 ...
  • Page 28 4.  Install the Rubber Fitting on the Vacuum  Pump. Hold the Rubber Fitting against the  Vacuum Pump so its wide opening faces the  funnel of the pump. Insert the funnel of the  pump into the Rubber Fitting and then push  the fitting against the funnel until it is fully  inserted (image #23).   5. Place the housing on a flat surface in a  Image #23 shaded area and in a manner that enables  the housing to be left stable and  uninterrupted during the pre‐dive check.   6. Connect the Vacuum Pump to the Vacuum  Valve by gently pushing the exposed valve all  the way into the Rubber Fitting of the pump.   7. Use the Vacuum Pump to pump air out of the  housing by gently and steadily pulling and  releasing its handle (image #24). While doing  so, carefully watch the LED Indicator through  Image #24 the back door of the housing to monitor the  air pressure inside the housing as it progresses through the following stages:  a. Yellow flashing rapidly – air pressure has started to drop. Continue pumping.  b. Yellow flashing slowly – air pressure continues to drop.  Turn counterclockwise  Continue pumping. Note that that pumping should be   and pull out carried out at a slower pace as the Indicator LED flashes  slower and air pressure approaches the optimal level.   c. Steady yellow (no flashing) – air pressure has reached the  optimal level. Stop pumping and allow the analysis to begin.  d. Yellow & Red flashing alternately – indicates over pumping  and under pressure inside the housing. Stop pumping and ...
  • Page 29 9. Analysis duration is approx. 3‐4 minutes. During this time, the housing must be left  uninterrupted. Avoid moving the housing or pushing any of the housing controls during the  analysis.  10. Once the analysis is complete, the LED Indicator will turn either red or green, depending on the  results:  a. Green flashing – The housing passed the check. It is watertight sealed and ready for the  dive.  b. Red flashing – The housing failed the check. Inspect the housing for potential leakage  sources. If failing to find the source, it is recommended to reinstall and lock all system  components, visually inspect all o‐rings and make sure nothing interferes with the  watertight seal of the housing.  11. If during the analysis the LED Indicator starts flashing in yellow or alternately red and green, the  analysis has been interrupted by over‐pressure or under‐pressure correspondingly. Follow the  steps below to allow the analysis to properly continue:  a. Yellow flashing ‐ Use the Vacuum Pump to extract air again until the LED indicator turns  steady yellow.  b. Red and Green flashing ‐ Release a bit of the vacuum by turning the Vacuum Release Tip  counterclockwise and pulling it out (image #25) until the LED Indicator turns steady  yellow.  12. In case of a significant air leakage detected anytime during the process, the LED Indicator will  turn flashing red.    Pre‐Dive Check LED Indicator Diagram         Flashing  Steady  Flashing  Flashing  Yellow  Yellow  Red/Yellow ...
  • Page 30 13. Once the pre‐dive check is complete and the watertight seal of the housing has been confirmed:  a. Reinstall the Protective Cap over the Vacuum Valve if it hasn’t been reinstalled yet. Note  that the Vacuum Valve is watertight even without the Protective Cap, as long as the  Vacuum Release Tip isn’t pulled out during the dive. However, the Protective Cap ensures  the Vacuum Valve remains locked during the dive, so it’s recommended to reinstall it  prior to diving with the housing.  b. Dive with the housing without detaching or attaching any accessories which their  installation might have an effect on the watertight seal of the housing.    The Vacuum Safety System was designed to test and confirm the watertight seal  of the housing prior to the dive only.     Monitoring the watertight seal of the housing during the dive is carried out using  Important Notice the Moisture Detector included in the system. See “Moisture Detector” section  below for further information.    14. After the dive:  a. Prior to opening the housing, make sure to completely release the vacuum by turning  the Vacuum Release Tip counterclockwise and pulling it out (image #25). This prevents  stressing the housing Latch Dial.  b. Turn the system off using the power switch on the Signal Board to save battery life.     Moisture Detector    The Moisture Detector allows monitoring the watertight seal of the housing during the dive. Moisture  detectors are very sensitive, so whenever moisture is detected by the sensor, the LED Indicator starts  flashing red and a warning alarm starts beeping, thereby alerting of a possible leak.    You can test the Moisture Detector (image  #26) by placing a wet finger over the  moisture sensor unit at the bottom of the  housing.   In order to silence the alarm after it starts  beeping: ...
  • Page 31 Remove the Vacuum Valve from its port using the  Image #27  wrench. Fit the wrench around the edges of the  Vacuum Valve base and turn it counterclockwise until the valve has been completely    unscrewed.  b. Visually inspect the O‐ring featured at the base of the Vacuum Valve. If there is any  debris present, including dirt, sand, dust, hair or any other matter, it must be cleaned to    ensure a proper watertight seal.   c. In order to clean the O‐ring, first remove it from the Vacuum Valve. d. Cleaning the O‐ring is a simple matter of wiping it with a damp, soft cloth to remove the  foreign matter. Be careful the cloth you use does not leave any of its own material    behind as this can also affect the effectiveness of the seal. e. Apply a slight layer of Fantasea Silicone Grease on the O‐ring. Note that the amount of  lubrication required on the O‐ring is only enough to allow it to slip into place without  friction, so it does not twist or become dislodged. More grease is not necessarily better,    and in some cases might interfere with the watertight seal of the housing.   f. Reinstall the O‐ring and then reinstall the Vacuum Valve using the wrench. g. Confirm that the housing watertight seal hasn’t been interfered using the vacuum pre‐   dive check prior to diving with the housing again.  3. Never soak or wash the interior of the housing with water. This will cause irreparable damage    to all Hybrid Vacuum Safety System electronic components!      ...
  • Page 32 Vacuum Valve Removal    1. In case of removing the Vacuum Valve for whatever    reason, follow the steps below: a. Remove the Vacuum Valve from its port using  the wrench. Fit the wrench around the edges  of the Vacuum Valve base and turn it  counterclockwise until the valve has been    completely unscrewed.  b. Install the M16 Cap included in the package  on the Vacuum Valve port by screwing it all    the way in (image #28).        Image #28   1. Once the Vacuum Valve has been removed and an M16 port cap has been  installed on the port, it important to carry out the first dive with the housing  empty (no camera installed inside) in order to verify that the housing    Important Notices watertight seal has not been affected during the replacement.  2. The Vacuum Valve port was designed to accommodate the Vacuum Valve  only and any other components should not be installed on this port.   FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 33: Optional Accessories

    OPTIONAL ACCESSORIES   FOR THE FULL SELECTION OF FANTASEA ACCESSORIES COMPATIBLE WITH THE FRX100 VA VACUUM HOUSING, PLEASE  REFER TO THE FANTASEA WEBSITE – WWW.FANTASEA.COM   EXTERNAL FLASHES  Underwater flashes and strobes were designed to improve the color, lighting and quality of your  underwater images. Since light and color are absorbed by water, using an external flash is recommended in  all depths, during daylight and night dives. In addition to retrieving the color and light absorbed by water,  underwater flashes also allow for creative lighting, assist in reducing the amount of backscatter and prevent  the shadowing effect caused by the housing lens port when using the built‐in camera flash, especially when  accessory lenses are mounted on the housing.   The FRX100 VA VACUUM Housing can be used with underwater slave flashes. These external flashes  feature a slave sensor which triggers the external flash to fire in sync with the internal camera flash.   Most underwater slave strobes are capable of synchronizing with the internal camera flash without any  cables under certain diving conditions. They feature a slave sensor that triggers the strobe to fire in sync  with the camera built‐in flash as long as the strobe and the camera are positioned on the same axis and as  long as there is not much ambient light available. However, if the strobe slave sensor isn’t pointed directly  at the internal camera flash, or when photographing during daylight, in clear water and bright conditions,  the slave sensor might fail recognizing the output of the internal camera flash. Connecting a fiber optic  cable between the internal camera flash and the slave strobe ensures full synchronization in all angles and  diving conditions.    Attaching Fiber Optic Cables to the Housing When installed on the housing, the fiber optic cable plate allows for an easy attachment of up to 2  fiber optic cables to the housing.  Remove the Fiber Optic Cable Plate from the housing. Insert your fingers beneath the adaptors  installed inside the plate and push the plate upwards till it is removed from its slot.   The Fiber Optic Plate receives most fiber optic cable brands, including Sea&Sea. In most cases, the  plugs installed inside the plate can be removed and the fiber optic cable can be installed using the  plug it comes with. If attaching fiber optic cables which already feature an adaptor:  a. Housing adaptors should first be removed from the fiber optic cable plate. Use a pen or  screwdriver to gently push them out of the plate. The adaptors should be pushed from the  back of the plate and pulled out from its front side. Make sure not to damage the fiber optic  cable plate when doing so.   b. It’s recommended to apply some silicone grease on the small o‐rings of the adaptors  installed on your fiber optic cables, so they can be installed and removed more easily.  FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
  • Page 34 c. Simply push the adaptor featured at the end of the cable into the dedicated slots on the  front side of the plate, instead of the adaptors you’ve just pulled out, until they are fully  fitted inside. Gently pull the fiber optic cable in order to make sure that it doesn’t come off  easily.  If installing exposed fiber optic cables (without adaptors):  a. Prior to installing the fiber optic cable on the  Fiber Optic Cable Plate, make sure that the  two black adaptors are firmly and properly  installed inside the plate (image #29).  b. Insert the exposed end of the fiber optic cable  into the small hole of the adaptor unit,  starting from the end that features a screw  and pushing it towards the end that features  Image #29 an O‐ring (image #30), until the fiber optic  cable reaches the end of the adaptor, which can be verified by looking from the other side  of the Fiber Optic Cable Plate. The fiber optic cable should be extending out no more than  1mm (image #31).                        Image #30 Image #31   c. Use the screwdriver included in order to tighten  the screw on the adaptor (image #32). Tighten it  enough to stabilize the fiber optic cable inside  the adaptor, but don't tighten it too strongly.  Tightening the screw too much might damage ...

  • Page 35: Flash & Video Lighting Sets

      Plate by inserting it inside the dedicated slot on the housing and pushing it all the way in. 6. When installed on the housing, the Fiber Optic Cable Plate blocks the internal camera flash, so only  the external slave flash illuminates the subject. This diminishes the effects of backscatter, as well as  eliminates any shadowing effect caused by housing lens port, especially when lens accessories are  mounted on the housing.   Follow the instructions in your strobe manual on how to synchronize your camera with the external  strobe and to select the proper pre‐flash program for your camera. It is recommended to test the  synchronization when photographing opposite a mirror. In this case, the output of both the built‐in  camera flash and the strobe should be visible in the test shot taken.    FLASH & VIDEO LIGHTING SETS  A variety of Fantasea flash and video lighting sets are available for the FRX100 VA VACUUM Housing,  enabling you to further enhance your images and videos. These sets include trays, Flex arms, slave flashes,    powerful and sturdy yet stylish video lights, fiber optic cables, focus lights, padded bags and more.   LENS ACCESSORIES  The FRX100 VA VACUUM Housing lens port features a 67mm thread, which can accommodate all 67mm  conversion lenses and color correction filters, such as:    Optical Wide Angle Wet Lenses: Wide angle lenses allowing for high quality wide angle images up to  14mm.    BigEye Wide Angle Lenses: Perfect for shooting seascape, divers, ship wrecks and schools of fish,  without moving further away from the subject, thereby still taking full advantage of water clarity  and artificial light sources.    SharpEye Macro Lenses: Perfect for shooting close‐up images of fish, corals, textures and more.  These macro lenses magnify the subject and enable the camera to focus on short distances for  creating super sharp images.    RedEye & PinkEye Color Correction Filters: Used to restore the colors absorbed by the water. In  shallow depths, these filters can serve as an attractive alternative to artificial light sources. These  filters can be mounted directly on the housing lens port, and can also be installed inside BigEye and  SharpEye accessory lenses.   EyeGrabber Lens Holders: Attach to Flex or Ball & Joint arms, enabling safe, secure and easily  accessible storage for your lens accessories when not in use during the dive.

  • Page 36: Care & Maintenance

    4. It is recommended to slightly lubricate the black O‐ring periodically. It's important to note that  the amount of lubrication required on the O‐ring is only enough to allow it to slip into place  without friction, so it does not twist or become dislodged. More grease is not necessarily better,  and in some cases might interfere with the housing watertight seal.  5. Use only the supplied silicone grease for lubricating the back door black O‐ring. Use of any other  grease might impair the watertight seal of the housing.  6. Avoid removing the white O‐ring featured on the back side of the front door unless it’s damaged.  7. Be careful not to get greasy fingerprints or dirt on the lens port. This will affect the image quality.  Wipe any dirt or grease off with fresh water and a soft cloth.  8. Never handle the housing with your hands coated in suntan, oil or cream. Avoid getting any oils, creams  or petrol‐related substances or liquids on the housing surface, as this can distort and damage the  housing materials.  9. Do not drop the housing on hard surfaces, it could crack and its watertight seal might be  damaged.  10. Do not disassemble or modify the housing, as this may cause leaks.  11. Do not leave the housing in direct sunlight, inside a car in hot weather, or near a heater. Heat  may warp the housing and cause leaks. If you have to leave the housing in the sun, it is important  to cover it with a towel.  12. Travel with the housing protected in a padded case. It is best to remove the camera from inside  the housing when traveling and to provide it with its own protective case or compartment.  13. Always leave the housing slightly open when transporting by air.  14. Never dive with the Fantasea FRX100 VA VACUUM Housing to a depth greater than 60  meters/200 feet.  15. It is important to carry out the first dive without the camera inside the housing. Check that the  watertight seal has not been affected during transport and long periods of storage.  16. It is likewise recommended to visually monitor the housing during every descent, especially for  the first 10 meters/33 feet. If water is observed entering the housing or bubbles escaping from it,  FRX100 VA VACUUM Housing Instruction Manual 20190625 ...

  • Page 37: Fantasea Product Consumer Limited Warranty

    Install the lens on the housing lens port underwater only and remove it prior to  ending the dive. Once removed, the lens can be mounted on a lens holder. Avoid  having the lens assembled on the housing on land as much as possible, as it is  heavier and exerts more pressure on the threads.     c. It is recommended to reduce wearing of the threads by using lens mounting  accessories such as bayonet mounts or flip adaptors.    d. These guidelines apply to all wet lenses brands and models, but especially  important when making use of relatively heavy wet lenses.    FANTASEA PRODUCT CONSUMER LIMITED WARRANTY    “Fantasea” warrants this Fantasea Line branded product against defects in materials and workmanship under  reasonable use for a period of ONE (1) YEAR, (two years, where required by law as determined by the origin of  the authorized dealer). This warranty is effective from the date of retail purchase from Fantasea or an authorized  Fantasea dealer, by the original end‐user purchaser (“Warranty Period”). This warranty does not cover any  commercial use of the product. If a product defect arises and a valid claim is received within the Warranty Period,  at its option, Fantasea, or its authorized service facilities will either (1) repair the product defect at no charge, (2)  exchange the product with a product that is new or which has been manufactured from new or serviceable used  parts and is at least functionally equivalent to the original product. The warranty will not extend beyond the  original warranty period. Your Fantasea Product should be registered within 30 days of purchase. You must keep  the proof of purchase which indicates the date on which the purchase was made; as you may be required to show  proof of purchase if you need warranty service. The following conditions apply: 1. This warranty extends to the  original purchaser only. It is not assignable or transferable. 2. The warranty does not cover damage resulting from  misuse, abuse, negligence, or accidents. Proper maintenance of the Product is the responsibility of the owner. 3.  The warranty does not cover damage directly or indirectly resulting from the use of unauthorized replacement  parts or service performed by unauthorized facilities. 4. This warranty does not cover any damage to any other  product used in conjunction with the Fantasea product, including cameras and lenses, and resulting from any  defect in the product materials or workmanship. 5. The cost of sending the product back to Fantasea or its  authorized service facilities is the responsibility of the customer. 6. The warranty does not cover any incidental  damages resulting from any defects in the product. This expressly includes any travel reimbursements or any  other costs associated with the purchaser’s optional use of the product. The conditions of this warranty are  expressly in lieu of all other expressed warranties, including the payment of consequential or incidental damages  for the breach of any warranty. Please register your product on line at this URL:  http://www.fantasea.com/registration.  For further information, please visit our website www.fantasea.com or contact us at info@fantasea.com    FRX100 VA VACUUM Housing Instruction Manual 20190625 ...
