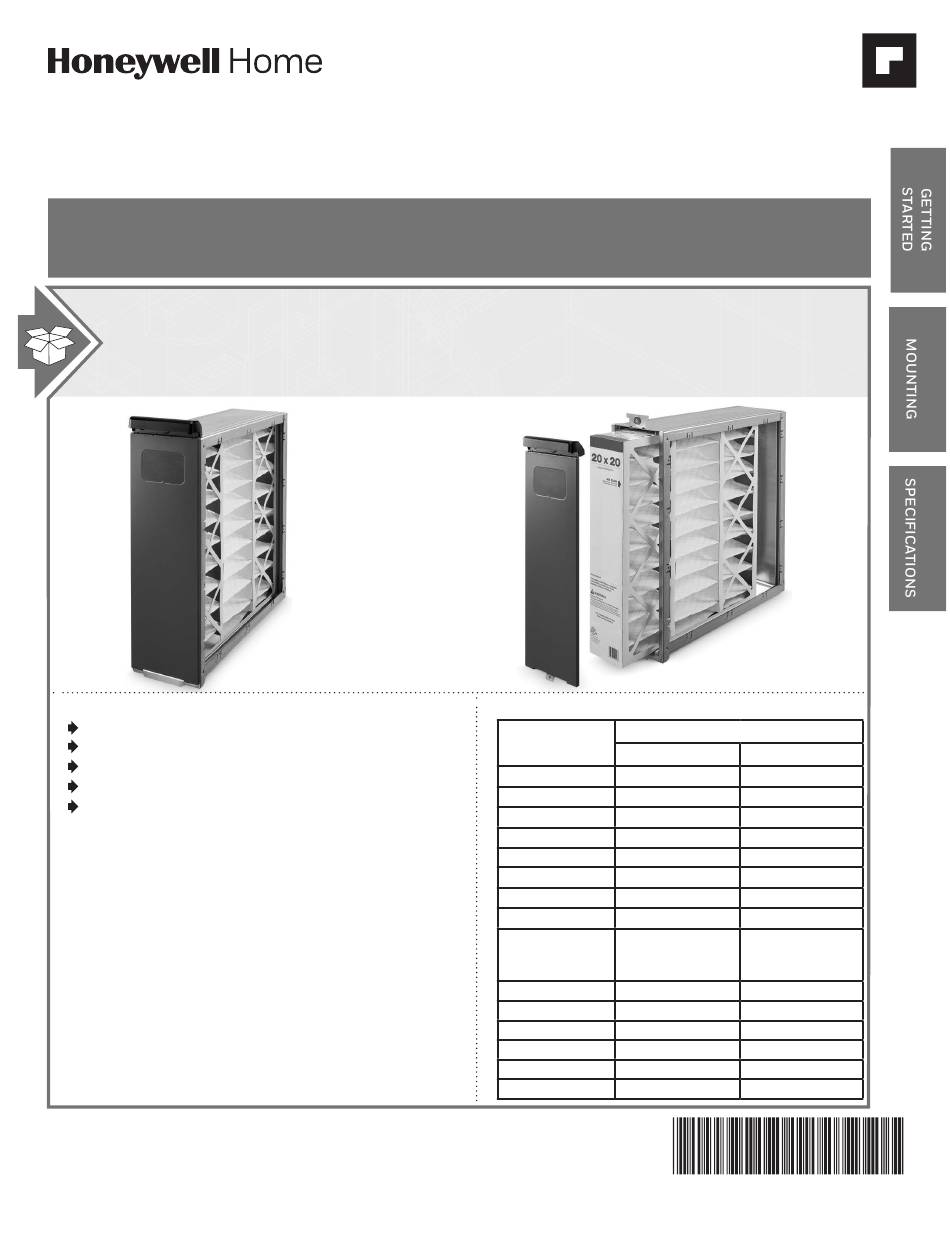

Media Air Cleaners
INCLUDED IN THIS BOX
Tools needed to install Enhanced Air Cleaner
Standard screwdriver
Phillips screwdriver
Metal cutter
Drill
Duct Sealant
PROFESSIONAL INSTALLATION GUIDE
GUIDE D'INSTALLATION PROFESSIONNELLE
Replacement Air Filters
Part Number
Filter Size (in.)
F100 - MERV 11
16 x 20
FC100A1003
16 x 25
FC100A1029
20 x 12.5
FC100A1052
20 x 20
FC100A1011
20 x 25
FC100A1037
21.5 x 27.5
FC100A1045
FC100A1037
25 x 20
25 x 22
FC100A1037
Media Air
F100
Cleaner Size (in.)

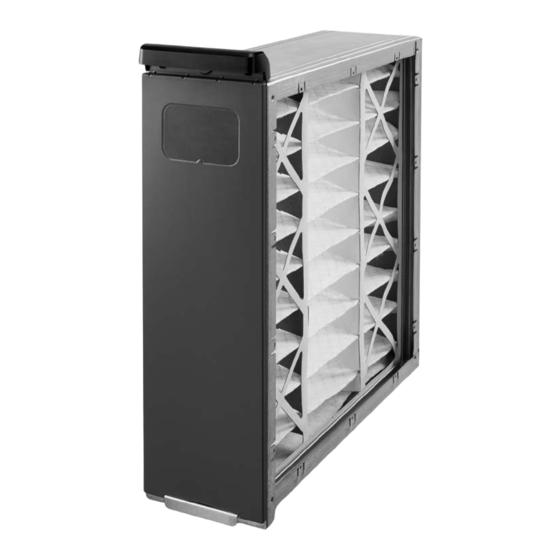

Media Air Cleaner
w/ MERV 11 Filter
16 X 25
F100F1625
16 X 20
F100F1620
20 X 25
F100F2025
20 X 20
F100F2020
25 X 22
F100F2051
25 X 20
F100F2044
F200 - MERV 13
FC200E1003
FC200E1029
N/A
FC200E1011
FC200E1037
N/A
FC200E1037
FC200E1037
F200
Media Air Cleaner
w/ MERV 13 Filter
F200F1625
F200F1620
F200F2025
F200F2020
N/A
N/A
68-0239EF-13
Advertisement
Table of Contents
Related Manuals for Honeywell Home F100F
Summary of Contents for Honeywell Home F100F
- Page 1 Media Air Cleaners PROFESSIONAL INSTALLATION GUIDE GUIDE D’INSTALLATION PROFESSIONNELLE INCLUDED IN THIS BOX Tools needed to install Enhanced Air Cleaner Replacement Air Filters Standard screwdriver Part Number Phillips screwdriver Filter Size (in.) F100 - MERV 11 F200 - MERV 13 Metal cutter 16 x 20 FC100A1003...
-
Page 2: How It Works
The Media Air Cleaner is not recommended for applications where pressure drop may be critical. Models F100F Media Air Cleaner includes cabinet, access door and MERV 11 pleated media filter. F200F Media Air Cleaner includes cabinet, access door and MERV 13 pleated media filter. Air Conditioning Mount the media air cleaner upstream of the evaporator coil in a cooling system. -
Page 3: Turning Vanes
Transitions DUCT SIZE CHANGED GRADUALLY TO PREVENT TURBULENCE. For most efficient air cleaning, spread airflow evenly 20 DEGREE EXPANSION PER SIDE PER FITTING (4 IN. PER RUNNING FOOT [100 MM PER 300 LINEAR MM]) across the face of the media. If the duct is a different size than the media air filter cabinet, gradual RETURN AIR transitions are required. -
Page 4: Important Installation Requirements
Important Installation Requirements Failure to comply with these requirements will result in voided warranty, improper installation, and service callbacks. Personal Safety • Wear safety glasses while installing the unit. • Do not cut into any air conditioning or electrical line. •... -
Page 5: Choosing A Mounting Position
Choosing a Mounting Position The Media Air Cleaner mounts in any position within the return air duct, usually next to the furnace blower compartment, but the arrow on the cartridge must point in the same direction as the airflow. See Figs. 1-8 for proper location of the media air cleaner for a variety of furnace installations. - Page 6 M944C M942C M943C Fig. 4. Lowboy furnace, with Fig. 5. Counterflow Fig. 6. Central fan installation, media air cleaner mounted furnace, with media with media air cleaner mounted horizontally in return plenum air cleaner mounted horizontally in central return just above furnace and horizontally in return duct duct.
- Page 7 Mounting the Media Air Cleaner The following procedure describes a typical side installation on an existing highboy furnace (Fig. 1). Alternate procedures are noted as appropriate. Other changes in installation procedures may be necessary to complete your installation. NOTE: Before starting the installation, remove and discard the existing furnace filter (if used). Thoroughly clean the blower compartment.
-
Page 8: Maintenance
Checkout Visually check the installation and make sure that: • Airflow is in the direction of the arrow on the media air filter cartridge. • Turning vanes and transitions, if used, are properly installed. • Joints in sheetmetal between media air filter and furnace are sealed. •... - Page 9 DIM. C (SEE TABLE) 6-3/4 16 x 25 FC100A1029 FC200E1029 (25) DIM. D (SEE TABLE) (170) 20 x 12.5 FC100A1052 F100F SIZE DIM. A DIM. B DIM. C DIM. D 20 x 20 FC100A1011 FC200E1011 16 X 25 406 X 635...
- Page 10 68-0239EF—13 M.S. Rev. 11-19 | Printed in United States This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 © 2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
- Page 11 Épurateurs d’air à fibres • PROFESSIONAL INSTALLATION GUIDE GUIDE D’INSTALLATION PROFESSIONNELLE INCLUS DANS LA BOÎTE Outils requis pour installer Filtres à air de rechange l’épurateur d’air amélioré Référence de pièce Dimension du Tournevis normal filtre (po) F100 - MERV 11 F200 - MERV 13 Tournevis cruciforme 16 x 20...
-
Page 12: À Propos De L'épurateur D'air À Fibres
L’Épurateur d’air à fibres n’est pas recommandé dans les applications pour lesquelles une chute de pression peut avoir de graves conséquences. Modèles L’épurateur d’air F100F comprend l’armoire, la porte d’accès et le filtre à fibres MERV 11. L’épurateur d’air F200F comprend l’armoire, la porte d’accès et le filtre à fibres MERV 13. Climatisation Monter l’épurateur d’air à... -
Page 13: Aubes Directrices
Transitions DIMENSION DE GAINE MODIFIÉE GRADUELLEMENT POUR ÉVITER LES TURBULENCES. Pour un nettoyage de l’air optimal, le débit d’air EXPANSION DE 20° PAR CÔTÉ PAR RACCORD (100 MM TOUS LES 300 MM LINÉAIRES doit passer uniformément sur la face du filtre. Si la [4 PO PAR PIED DE LONGUEUR]) taille de la gaine est différente de l’armoire du filtre à... -
Page 14: Exigences D'installation Importantes
Exigences d’installation importantes Le non-respect de ces exigences annulera la garantie, nuira à l’installation et entraînera des appels de service injustifiés. Sécurité personnelle • Porter des lunettes de protection lors de l’installation de l’unité. • S’assurer de ne pas entailler les fils électriques ou les gaines de climatisation. •... -
Page 15: Sélection De La Position De Montage
Sélection de la position de montage L’épurateur d’air à fibres se monte dans n’importe quelle position dans la gaine d’air de retour, en général près du compartiment de la soufflante de l’appareil de chauffage, mais la flèche du filtre doit pointer dans la direction du débit d’air. - Page 16 M944C M942C M943C Fig. 4. Appareil de chauffage Fig. 5. Appareil de Fig. 6. Installation de ventilation juxtaposé avec épurateur chauffage à contrecourant centrale avec épurateur d’air à d’air à fibres monté avec épurateur fibres monté horizontalement horizontalement dans le d’air à...
- Page 17 Montage de l’Épurateur d’air à fibres La procédure suivante décrit une installation latérale typique sur un appareil de chauffage superposé existant (Fig. 1). Les autres procédures sont indiquées selon le besoin. D’autres modifications des procédures d’installation peuvent être nécessaires pour terminer l’installation. REMARQUE : Avant de commencer l’installation, retirer et éliminer le filtre de l’appareil de chauffage existant (le cas échéant).
-
Page 18: Entretien
Vérification Vérifier l’installation visuellement et s’assurer que : • Le débit d’air est dans la direction de la flèche du filtre à air à fibres. • Les aubes directrices et les transitions, le cas échéant, sont correctement installées. • Les joints dans la tôle entre le filtre à air à fibres et l’appareil de chauffage sont étanches. •... -
Page 19: Température Nominale
DIM. C (VOIR TABLEAU) 6-3/4 20 x 12,5 FC100A1052 (25) DIM. D (VOIR TABLEAU) (170) 20 x 20 FC100A1011 FC200E1011 F100F SIZE DIM. A DIM. B DIM. C DIM. D 20 x 25 FC100A1037 FC200E1037 23-1/4 16 X 25 406 X 635... - Page 20 68-0239EF—13 M.S. Rev. 11-19 | Imprimé aux États-Unis Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 © 2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
