StorEdge Three Phase Inverter with SetApp Configuration –
Wiring and On Site Check Quick Guide for Europe, APAC
and South Africa
DE – Seite 5
NL – Bladzijde 17
Revision History
Revision 1.0 – Initial release (October 2019)
Overview
This document provides instructions for wiring and post-installation verification of a StorEdge system with the following
components:
StorEdge Three Phase Inverter with SetApp Configuration
Energy Meter
48V battery
For more details and additional system configurations, refer to the StorEdge Inverter Installation Guide supplied with the
StorEdge Inverter.
CAUTION!
For proper battery performance, the battery must remain connected to the StorEdge inverter and in charging
mode. Extended battery disconnection may result in deep discharge and damage the battery.
Wiring the System

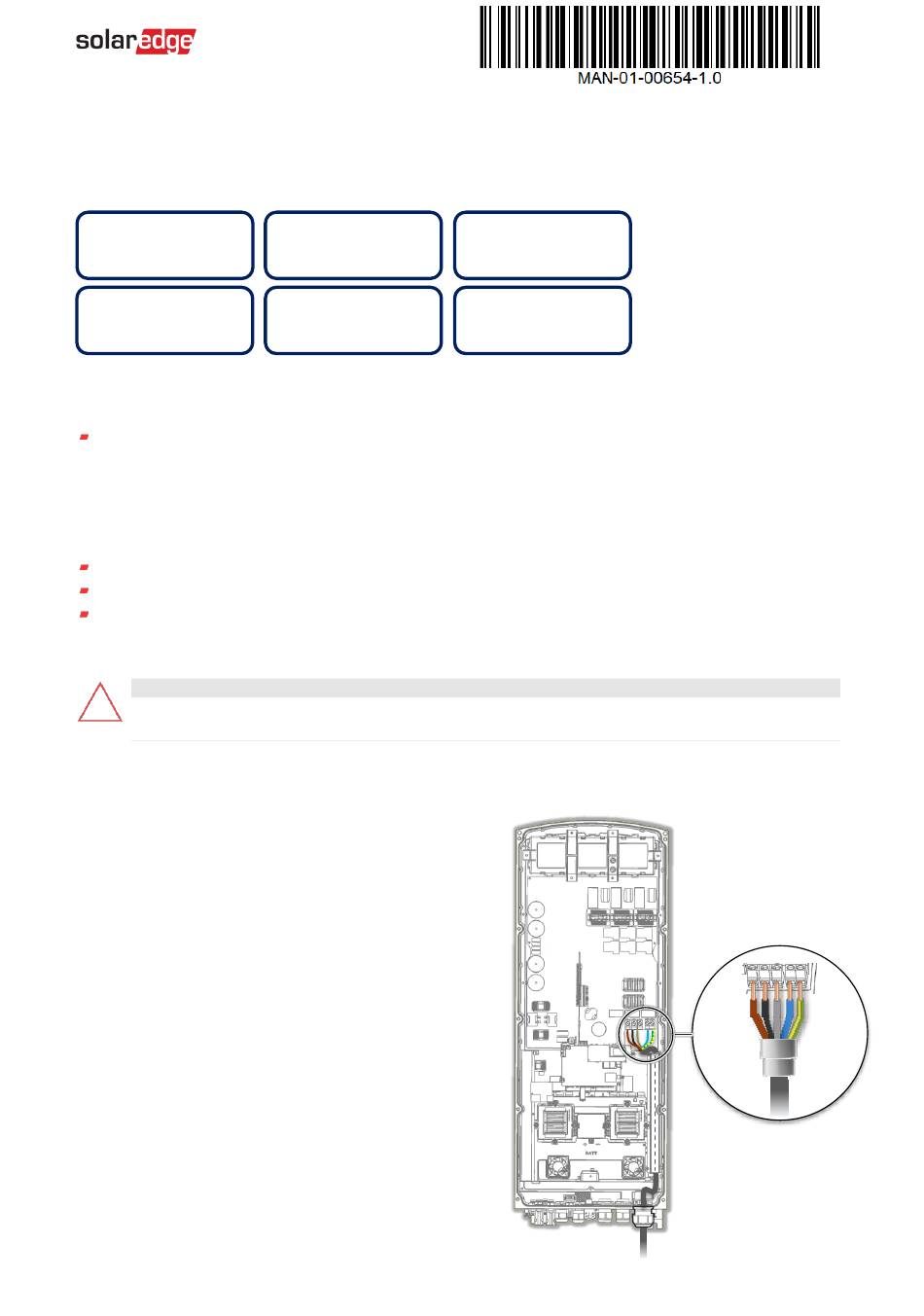

Connecting the AC Grid
Use a five-wire cable. The maximum wire size for
the input terminal blocks is 4 mm².
1.
Turn OFF the AC circuit breaker.
2.
Open the AC grand and insert the AC cable through the
gland.
3.
Pass the AC cable through the tunnel.
4.
Thread the AC cable through two ferrite beads supplied with
the inverter: one 48 mm and one 39 mm.
5.
Connect the AC cable to the AC terminals. Connect the PE
(grounding) wire first.
6.
Tighten the terminal block screws with a torque of
1.2-1.5 N*m / 0.88-1.1 lb*ft.
FR – Page 9
SP – Página 21
MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide
IT – Pagina 13
SW – Sida 25
1
L1 L2 L3 N PE
Advertisement
Table of Contents
Related Manuals for SolarEdge StorEdge SE10K-RWS
Summary of Contents for SolarEdge StorEdge SE10K-RWS
- Page 1 StorEdge Three Phase Inverter with SetApp Configuration – Wiring and On Site Check Quick Guide for Europe, APAC and South Africa DE – Seite 5 IT – Pagina 13 FR – Page 9 NL – Bladzijde 17 SW – Sida 25 SP –...
-
Page 2: Connecting The Energy Meter
Wiring the System Connecting the Energy Meter Use a 3-wire shielded twisted pair cable, 0.2 (0.2-1) mm² 600V or CAT5. Connect one end of the communication cable to the Energy Meter. RS485-1 Port Left DIP > OFF Blue-White Blue Orange DIP 2 >... -
Page 3: Installation And Wiring
Installation and Wiring Make sure the distances between the system components are as specified in the installation guide. Take a picture of each of the system components after wiring them and send the pictures to SolarEdge support. Inverter ... -
Page 4: Support Contact Information
Select Energy Manager > Energy Control > Maximum Self Consumption. Support Contact Information If you have technical queries concerning our products, please contact us: http://https://www.solaredge.com/service/support Before contact, make sure to have the following information at hand: Model and serial number of the product in question. -
Page 5: Verkabelung Des Systems
StorEdge Dreiphasen-Wechselrichter mit SetApp- Konfiguration – Verkabelung und Vor-Ort-Checkliste für Europa, APAC und Südafrika Revisionshistorie Revision 1.0 – Erstveröffentlichung (Oktober 2019) Übersicht Dieses Dokument enthält Anweisungen für die Verkabelung und die Überprüfung nach der Installation eines StorEdge- Systems mit den folgenden Komponenten: StorEdge Dreiphasen-Wechselrichter mit SetApp-Konfiguration Energiezähler 48V Batterie... -
Page 6: Anschluss Der Batterie
Verkabelung des Systems Anschluss des Zählers Verwenden Sie ein 3-adrig geschirmtes, Twisted-Pair-Kabel, 0,2 (0,2-1) mm² 600V oder CAT5. Verbinden Sie ein Ende des Kommunikationskabels mit dem Energiezäh ler. RS485-1 Port Linker DIP > AUS Blau-Weiß Blau Orange DIP 2 > AN Kommunikationsdurchführung 2 Öffnen Sie den Kommunikationsdurchführung 2 und stecken Sie das andere Ende des Kommunikationskabels in den Wechselrichter. -
Page 7: Installation Und Verkabelung
Stellen Sie sicher, dass die Abstände zwischen den Systemkomponenten den Angaben in der Installationsanleitung entsprechen. Machen Sie nach Fertigstellung der Installation ein Bild von jeder der Systemkomponente und deren Verkabelung/Anschluss, so können Sie es diese bei etwaigen Problemen im SolarEdge Support Portal hochladen. Wechselrichter ... -
Page 8: Support- Und Kontaktinformationen
Wählen Sie Energiemanager > Energiekontrolle (Energy Control) > Maximaler Eigenverbrauch (MSC). Support- und Kontaktinformationen Wenn Sie technische Fragen zu unseren Produkten haben, kontaktieren Sie uns: https://www.solaredge.com/de/service/support Bitte haben Sie bei der Kontaktaufnahme folgende Informationen zur Hand: Modellnummern und Seriennummer der betroffenen Produkte... -
Page 9: Câblage Du Système
Onduleur triphasé StorEdge avec configuration SetApp - Guide de démarrage rapide pour le câblage et sur site pour l'Europe, l'APAC et l'Afrique du Sud Historique Révision 1.0 – Version Initiale (Octobre 2019) Introduction Ce document fournit les instructions pour le câblage et la vérification post-installation d'un système StorEdge avec les composants suivants : Onduleur triphasé... -
Page 10: Raccordement De La Batterie
Câblage du système Raccordement du compteur Utiliser un câble avec une paire torsadée blindée, 0.2 (0.2-1) mm² 600V ou CAT5. Connectez une extrémité du câble de communication au compteur. Port RS485-1 DIP gauche> OFF Bleu blanc Bleu Orange DIP 2 > ON Comm Gland 2 Ouvrir le passe câble 2 communication et insérer l’autre extrémité... -
Page 11: Installation Et Câblage
Installation et câblage S'assurer que les distances entre les composants du système sont comme spécifiées dans le guide d'installation. Prendre une photo de chaque composant du système après le câblage et envoyer les photos à l'assistance SolarEdge Onduleur ... - Page 12 Sélectionner Gestionnaire d'énergie > Contrôle d'énergie > Autoconsommation maximale. Contacts assistance et information Si vous avez des demandes techniques concernant nos produits, contactez-nous: http://https://www.solaredge.com/service/support Avant tout contact, assurez-vous de disposer des informations suivantes : Numéros de modèle de l'onduleur et de l'optimiseur de puissance Numéro de série du produit en question...
-
Page 13: Cablaggio Del Sistema
Inverter Trifase StorEdge con Configurazione con SetApp – Cablaggio e lista di controllo in loco per Europa, APAC e Sud Africa Cronologia delle versioni Versione 1.0 – Prima Emissione (Ottobre 2019) Panoramica Questo documento fornisce istruzioni per il cablaggio e la verifica post-installazione di un sistema StorEdge con i seguenti componenti: Inverter Trifase StorEdge con configurazione con SetApp Contatore di Energia... - Page 14 Cablaggio del sistema Connessione del Contatore di Energia Utilizzare un cavo con doppino schermato a tre fili da 0.2 (0.2-1) mm² 600V o un cavo CAT5. Collegare un’estremità del cavo di comunicazione al Contatore di Energia. Porta RS485-1 DIP Switch sinistro > OFF Bianco/Blu Arancione DIP Switch 2 >...
- Page 15 Installazione e cablaggio Assicurarsi che le distanze tra i componenti del sistema siano quelle specificate nella guida all'installazione. Scattare una foto di ciascuno dei componenti del sistema dopo averli collegati e inviarla al supporto di SolarEdge. Inverter ...
- Page 16 Selezionare Gestione energia > Controllo energia > Massimizzazione Auto Consumo (MSC). Assistenza tecnica e informazioni di contatto Per richieste tecniche riguardanti i nostri prodotti, contattateci ai seguenti recapiti: http://https://www.solaredge.com/it/service/support Prima di contattarci, assicurarsi di avere disponibili le seguenti informazioni: Modello e seriale del prodotto in questione.
- Page 17 StorEdge Driefasige omvormer met SetApp Configuratie – Bekabeling en Checklist - Quick Guide for Europa, APAC en Zuid-Afrika Revisie geschiedenis Revisie 1.0 – Eerste uitgave (Oktober 2019) Overzicht Dit document bevat instructies voor de bedrading en verificatie na installatie van een StorEdge systeem met de volgende componenten: StorEdge driefasige omvormer met SetApp Configuratie Energie Meter...
- Page 18 Systeem Bekabelen Aansluiten van de Energie Meter Gebruik een 3-aderige afgeschermde getwiste kabel, 0,2 (0,2-1) mm² 600V of CAT5. Sluit één uiteinde van de communicatiekabel aan op de energiemeter.. RS485-1 Poort Linker DIP > OFF Blauw -Wit Blauw Oranje DIP 2 > ON Comm wartel 2 pen de communicatiewartel 2 en steek het andere uiteinde van de communicatiekabel in de omvormer.
- Page 19 Gebruik de onderstaande checklist om te controleren of het systeem correct is aangesloten en geconfigureerd. Installatie en bekabeling Zorg ervoor dat de afstanden tussen de systeemcomponenten overeenstemmen met de specificaties in de installatiehandleiding. Maak een foto van alle systeemcomponenten na bedrading en stuur de foto's naar SolarEdge ondersteuning. Omvormer Batterij ...
- Page 20 Support Contact Informatie Als u technische vragen heeft over onze producten, neem dan contact met ons op: http://https://www.solaredge.com/service/support Zorg ervoor dat u de volgende informatie bij de hand hebt voordat u contact opneemt: Model en serienummer van het product in kwestie.
-
Page 21: Cableado Del Sistema
Inversor Trifásico StorEdge con Configuración SetApp – Guía rápida y checklist para puesta en marcha en Europa, APAC y Sudáfrica Historial de Revisión Revisión 1.0 – primera revisión (Octubre 2019) Introducción Este documento proporciona las instrucciones para cablear y verificar la correcta instalación de un Sistema StorEdge compuesto por los siguientes elementos: Inversor Trifásico StorEdge con Configuración SetApp Meter... -
Page 22: Conexión De La Batería
Cableado del Sistema Conexión Meter Utilizar un cable de comunicación apantallado, 0.2 (0.2-1) mm² 600V o mínimo CAT5. Conectar un extremo del cable de comunicación al Meter. Conector RS485-1 DIP Izquierdo > OFF Blanco-Azul Azul Naranja DIP 2 > ON Prensaestopa Comm2 Abrir el Prensaestopa para cables de comunicación 2 e inserir el otro extremo del cable de comunicación en el... -
Page 23: Instalación Y Cableado
Instalación y Cableado Asegurarse de haber respetado las distancias entre los componentes indicadas en el manual de instalación. Tomar una foto de cada componente del Sistema después de haberlos cableados y enviarlas al Centro de Asistencia Técnica SolarEdge (supportes@solaredge.com Inversor ... - Page 24 Seleccionar Administrador de Energía > Control de Energía> Maximiza Auto Consumo (MSC). Información Contacto de Asistencia Si tienen dudas técnicas sobre nuestros productos contáctenos: http://https://www.solaredge.com/service/support Antes de contactar por favor asegurarse de disponer de las siguientes informaciones: Modelo y número de serie del producto.
- Page 25 StorEdge trefasväxelriktare med SetApp-konfiguration Snabbguide för kabeldragning och kontroll på plats, Europa, APAC och Sydafrika Revisionshistorik Revision 1.0 – Första utgåva (Oktober 2019) Översikt Detta dokument innehåller anvisningar för kabeldragning och verifiering efter installation av ett StorEdge-system med följande komponenter: StorEdge trefasväxelriktare med SetApp-konfiguration Energimätare 48V batteri...
-
Page 26: Anslutning Av Batteriet
Kabeldragning av systemet Anslutning av energimätaren Använd en skärmad tvinnad parkabel, 0,2 (0,2-1) mm² 600V eller CAT5, med minst två tvinnade par. Anslut ena änden av kommunikationskabeln till energimätaren RS485-1 Port Vänster DIP > OFF Blå-Vit Blå Orange DIP 2 > ON Kommunikations Förskruvning 2 Öppna kommunikationsförskruvning 2 och för in den andra änden av kommunikationskabeln i växelriktaren... - Page 27 Använd checklistan nedan för att kontrollera att systemet är korrekt anslutet och rätt konfigurerat. Installation och kabeldragning Se till att avstånden mellan systemkomponenterna är som anges i installationsguiden Ta en bild på var och en av systemkomponenterna efter att ha kopplat ihop dem och skicka bilderna till SolarEdge support. Växelriktare ...
- Page 28 Välj Energy Manager > Energy Control > Maximum Self Consumption Kontaktinformation till teknisk support Om du har tekniska frågor angående våra produkter, vänligen kontakta oss: http://https://www.solaredge.com/service/support Se till att ha följande information till hands innan du kontaktar oss: Modell och serienummer för produkten i fråga Felet som anges på...
