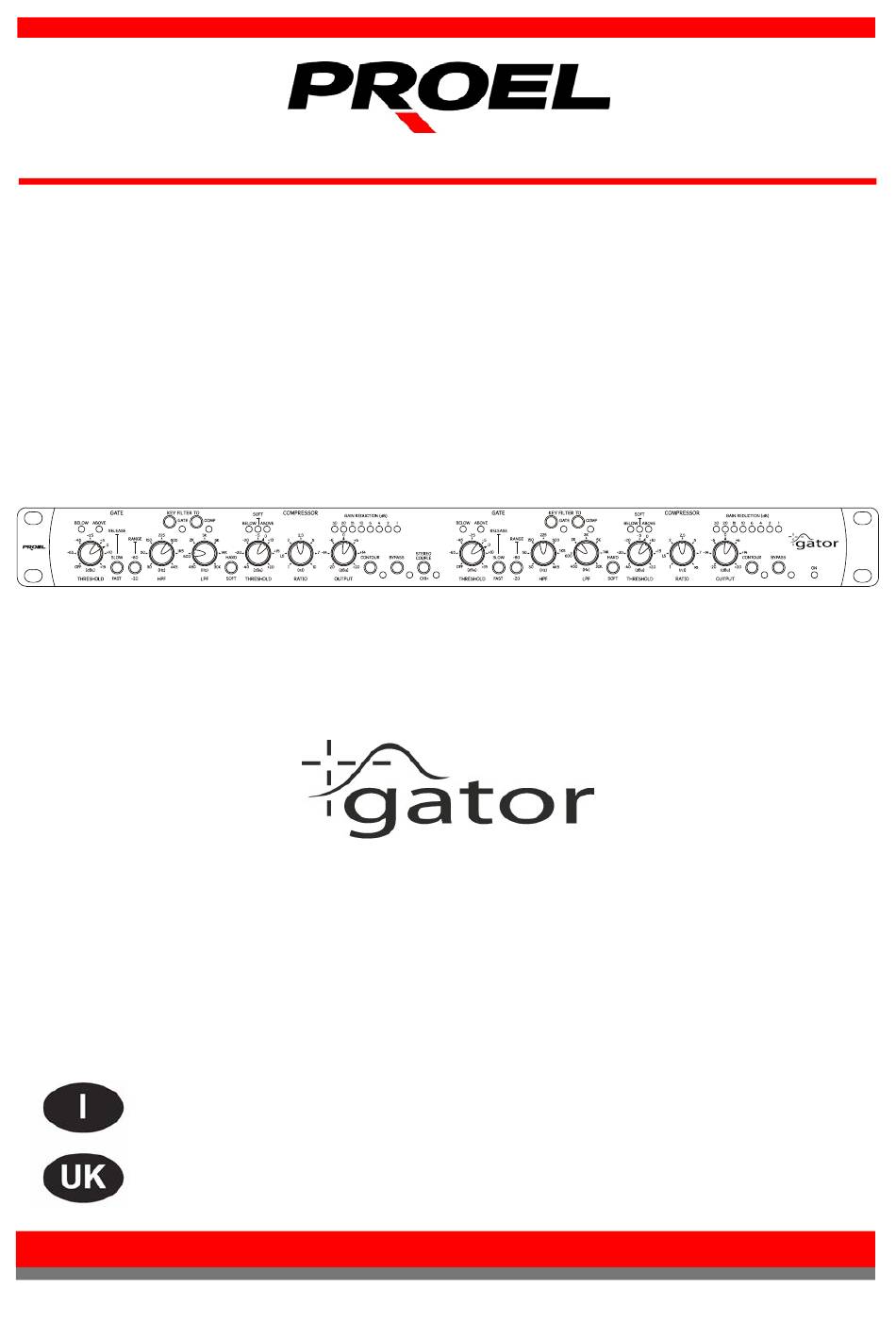

- Page 1 SOUND REINFORCEMENT gate - compressor M A N U A L E D ’ U S O - U S E R ’ S M A N U A L www.proelgroup.com Designed and Engineered by Proel UK...
- Page 2 Tutte le specifiche possono essere variate senza alcuna notifica. Design and specifications subject to change without notice. REV 02 - 22-09-2006...
-
Page 3: Avvertenze
I Prodotti della linea Proel Sound Processor sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di tipo audio (20 Hz - 20 kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza. -
Page 4: Table Of Contents
Manuale d’uso – User’s manual Indice Avvertenze Apertura dell’imballo Introduzione VKF - risposta del filtro selettivo variabile Pannello frontale Pannello posteriore Specifiche tecniche Note... -
Page 5: Apertura Dell'imballo
Manuale d’uso – User’s manual Ringraziamenti Grazie per aver scelto gator. Prima di utilizzare il prodotto è opportuno leggere questo manuale, in questo modo sarà possibile ottenere dal Gator le migliori prestazioni. Tutti i nostri prodotti sono attentamente progettati ed ingegnerizzati per prestazioni ed affidabilità... -
Page 6: Introduzione
* nota: questi controlli sono attivi su entrambi i canali, anche nel funzionamento stereo. Gator è costruito con componenti di alta qualità e severe procedure di prova e di controllo. Il collaudo finale viene effettuato con Audio Precison. - Page 7 Manuale d’uso – User’s manual Risposta suggerita del VKF, filtro mid range HPF v/s LPF, linea nera - sovrapposizione dei filtri, curva grigia. 225 Hz 2k Hz 600 Hz 500 Hz Posizionamento dei controlli del VKF nel pannello frontale.
- Page 8 Manuale d’uso – User’s manual Modalità Hard knee - curve di risposta e funzionamento dei led. RED LED Above threshold ∞:1 Threshold GREEN LED Below threshold Modalità Soft knee - curve di risposta e funzionamento dei led. RED LED Above threshold ∞:1...
-
Page 9: Pannello Frontale
Manuale d’uso – User’s manual Pannello frontale STEREO COUPLE - Questo tasto consente di utilizzare il gator con un programma stereo, solo i controlli del canale uno sono funzionanti, oppure in modalità mono duale, i due canali sono indipendenti. I comandi VKF, CONTOUR, RELEASE e RANGE sono da impostare su entrambi i canali, anche in modalità... -
Page 10: Pannello Posteriore
PIN 3 - RING = COLD / - PIN 1 - SLEEVE = SHIELD. Connetore Jack SIDECHAIN - questa presa accetta JACK TRS 1/4” (6,5 mm) e fornisce un collegamento serie nel percorso del rivelatore di gator: TIP = INPUT RING = OUTPUT... -
Page 11: Specifiche Tecniche
Manuale d’uso – User’s manual Specifiche tecniche bilanciati elettronicamente; Ingressi XLR 3 pin femmina - 1/4” (6,5 mm) TRS Phone jack Impedenza 10 kΩ bilanciato Livello massimo +23 dBu, bilanciato o sbilanciato CMRR >65 dB Sidechain Insert (1/4” TRS Phone) Ring = Output (send);... -
Page 12: Note
Manuale d’uso – User’s manual Note... -
Page 13: Safety Instructions
Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness. - Page 14 Manuale d’uso – User’s manual Contents Safety instructions Unpacking the gator Introduction VKF - Variable Key Filter response Front panel functions Rear panel functions Technical specifications Notes...
-
Page 15: Unpacking The Gator
Manuale d’uso – User’s manual Thanks Thank you for choosing the gator for your application. Please spend a little time reading through this manual, so that you obtain the best possible performance from the unit. All our products are carefully designed and engineered for cutting-edge performance and world-class reliability. -
Page 16: Introduction
Manuale d’uso – User’s manual Introduction Congratulations for choosing the gator gate compressor. The gator provides two channels of noise gating and, hard or soft knee, compression to give complete control of signal dynamics for everyone who needs quality processing quickly and easily. - Page 17 Manuale d’uso – User’s manual Suggested VKF setting, HPF v/s LPF filter, black line - overlap setting, grey line . mid range 2k Hz 225 Hz 600 Hz 500 Hz Front panel VKF settings. Suggested VKF filter settings for mid range.
- Page 18 Manuale d’uso – User’s manual Hard knee compression curve and threshold leds. RED LED Above threshold ∞:1 Threshold GREEN LED Below threshold Soft knee compression curve and threshold leds. RED LED Above threshold ∞:1 YELLOW LED Soft knee range...
-
Page 19: Front Panel Functions
COMPRESSOR SECTION - THRESHOLD knob control the level where the compressor will process the signal, adjusting the knob, keeping the ABOVE led lit, will cause the gator to attenuate the input signal of the selected RATIO amount, 1:1 ∞ :1. The BELOW led means the compressor section doesn’t affect the program. -
Page 20: Rear Panel Functions
Manuale d’uso – User’s manual Rear panel functions MAINS - 3-pole mains AC socket. Use cable (provided) to connect the gator to mains power supply. FUSE - Mains fuse. Always replace the fuse with one of the same type. -
Page 21: Technical Specifications
Manuale d’uso – User’s manual Technical specifications Inputs Balanced; 3 pin female XLR - 1/4” (6,5 mm) TRS Phone jack Impedance 10 kΩ balanced Maximum Level +23 dBu, Balanced or Unbalanced CMRR >65 dB Sidechain Insert (1/4” TRS Phone) Ring = Output (send);... -
Page 22: Notes
Manuale d’uso – User’s manual Notes... - Page 24 Proel S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 - 64027 Sant’Omero (TE) - ITALY Tel. +39 0861 81241 - Fax +39 0861 887862 E-mail: info@proelgroup.com www.proelgroup.com...
