ITEM #0185379

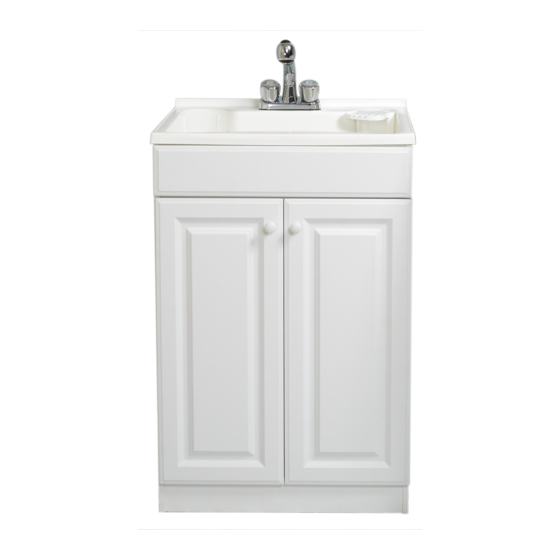

UTILITY SINK AND CABINET
MODEL #LT2026WWMV
Français p. 12
Español p. 23
ATTACH YOUR RECEIPT HERE
Purchase Date
Serial Number
1
IS2626
EB1278

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LT2026WWMV and is the answer not in the manual?

Questions and answers

Related Manuals for Style selections LT2026WWMV

Summary of Contents for Style selections LT2026WWMV

  • Page 1 ITEM #0185379 UTILITY SINK AND CABINET MODEL #LT2026WWMV Français p. 12 Español p. 23 ATTACH YOUR RECEIPT HERE Purchase Date Serial Number IS2626 EB1278...

  • Page 2: Package Contents

    PACKAGE CONTENTS PART DESCRIPTION QUANTITY Sink Basin Strainer Kit Trim Piece Hose Guard with Soap Dish Cabinet Body Door IS2626...

  • Page 3: Part Description

    PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Water Supply Line Pull-out Sprayer Tailpiece Faucet Locknut Washer Hose P-Trap Wing Nut Wall Tube Zinc Weight IS2626...
  • Page 4 HARDWARE CONTENTS (Shown actual size) Mounting Plate Screw Mounting Plate Hinge Qty. 8 Qty. 4 Qty. 4 Knob Screw Hinge Screw Knob Qty. 2 Qty. 8 Qty. 2 Screw Cap Rubber Bumper Large Screw Qty. 24 Qty. 4 Qty. 2 IS2626...

  • Page 5: Safety Information

    SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. WARNING Before cutting, drilling or hammering into any wall surface, verify the location of electrical, plumbing and gas lines. Cutting any of these may cause serious injury. If needed, contact your electrician, plumber or service person.
  • Page 6 Using faucet kit, position faucet (H) on sink basin (A) and hand tighten locknuts (I). Attach hose (J) to pull-out sprayer (G) and tighten securely. Pass hose (J) through faucet and adjust the position of the faucet (H) so that hose (I) does not rub against the edge of the sink (A).
  • Page 7 Attach trim piece (C) to cabinet body (E) with large screws (II). NOTE: Finished edges of cabinet body (E) face away from wall. Hardware Used Large Screw Fasten mounting plates (AA) to cabinet body (E) using mounting plate screws (BB) with the long side of mounting plates (AA) pointing to the front of the cabinet body (E).
  • Page 8 Place a bead of silicone caulk/sealant around the top edge of the cabinet body (E). Carefully set sink basin (A) into cabinet body (E). Place a bead of silicone caulk/sealant (not included) on the backside of the backsplash on sink basin (A). Place hose guard with soap dish (D) into either side of the sink basin (A).
  • Page 9 Loosely connect wall tube (R) and tailpiece (N) to p-trap (Q). Insert wall tube (R) into waste drain and tighten using existing hardware. Using tailpiece washer from strainer kit (B), place it on top of tailpiece (N). Fasten tailpiece (N) to strainer kit (B) using nut (O).

  • Page 10: Care And Maintenance

    Fasten hinges (CC) to mounting plates (AA). Place bumpers (HH) on doors (F) where they come in contact with the cabinet body (E). NOTE: If hinges (CC) need adjusting, follow the hinge adjustment instructions in TROUBLESHOOTING. Hardware Used Rubber Bumper Fasten knobs (EE) to doors (F) using knob screws (FF).

  • Page 11: Troubleshooting

    Horizontal Adjustment Screw: Allow for adjusting the door forwards or backwards. Vertical Adjustment: Allows for adjusting the door up or down. PRINTED IN USA Style Selections® is a registered trademark of LF, LLC. All rights reserved. IS2626...
