READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
Register your product online at: www.broan.com/register or www.nutone.com/register.
Easy installation
© 2012 Broan-NuTone LLC
RDF1
Premium
Radiation Damper
INSTALLATION GUIDE
Table of Contents
Usage
Tools Required
Preparation
Concrete Slab or T-Bar Construction -
UL / cUL Installation
Wood Construction -
Installation
Service Feature For Fans
Service Parts
Warranty
2
2
2
3
3
4
4
4
Advertisement
Chapters
Table of Contents
Related Manuals for Broan NuTone RDF1
Summary of Contents for Broan NuTone RDF1

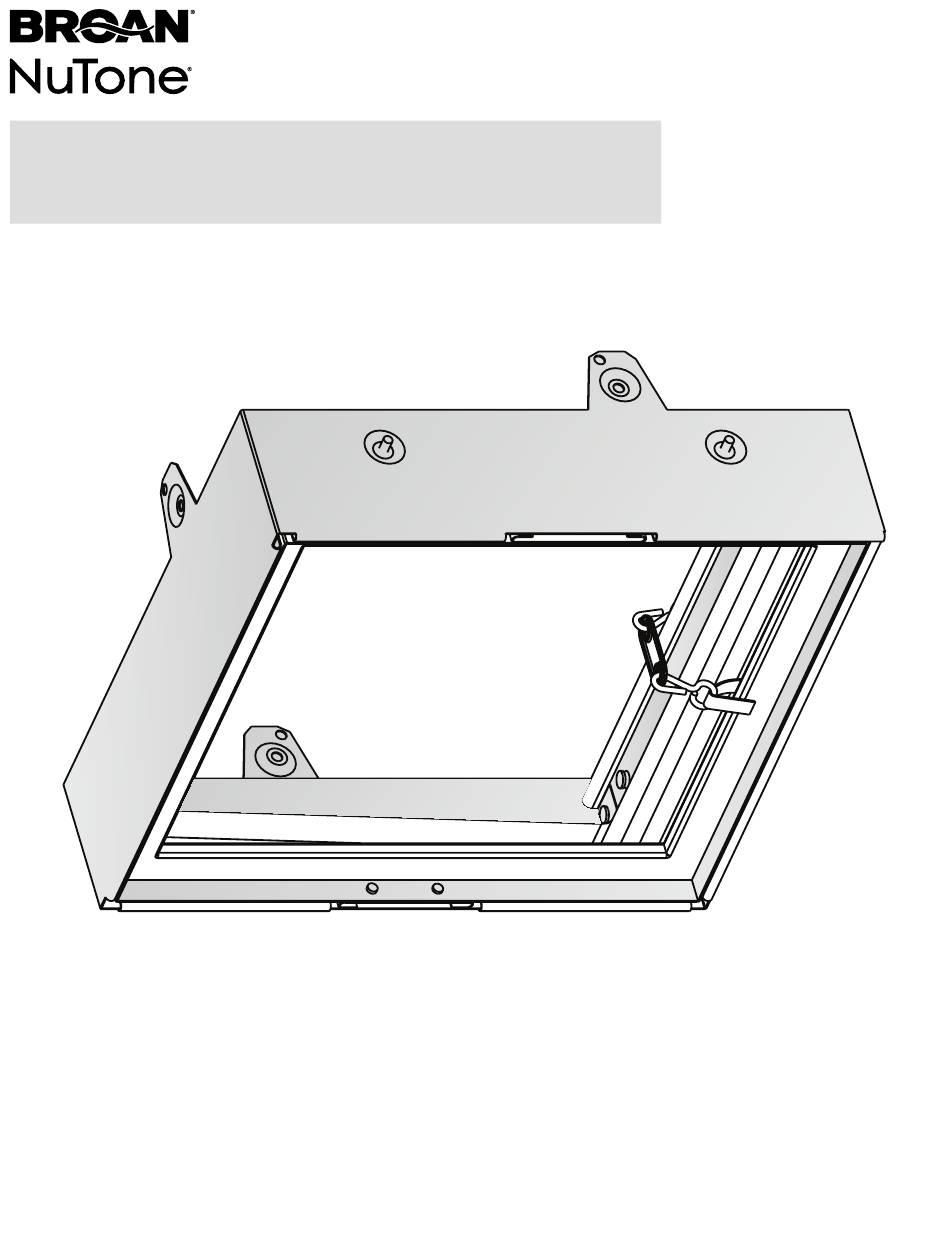

- Page 1 RDF1 READ AND SAVE THESE INSTRUCTIONS Premium Installer: leave this guide with homeowner. Radiation Damper Register your product online at: www.broan.com/register or www.nutone.com/register. INSTALLATION GUIDE Table of Contents Usage Tools Required Preparation Concrete Slab or T-Bar Construction - UL / cUL Installation...
-
