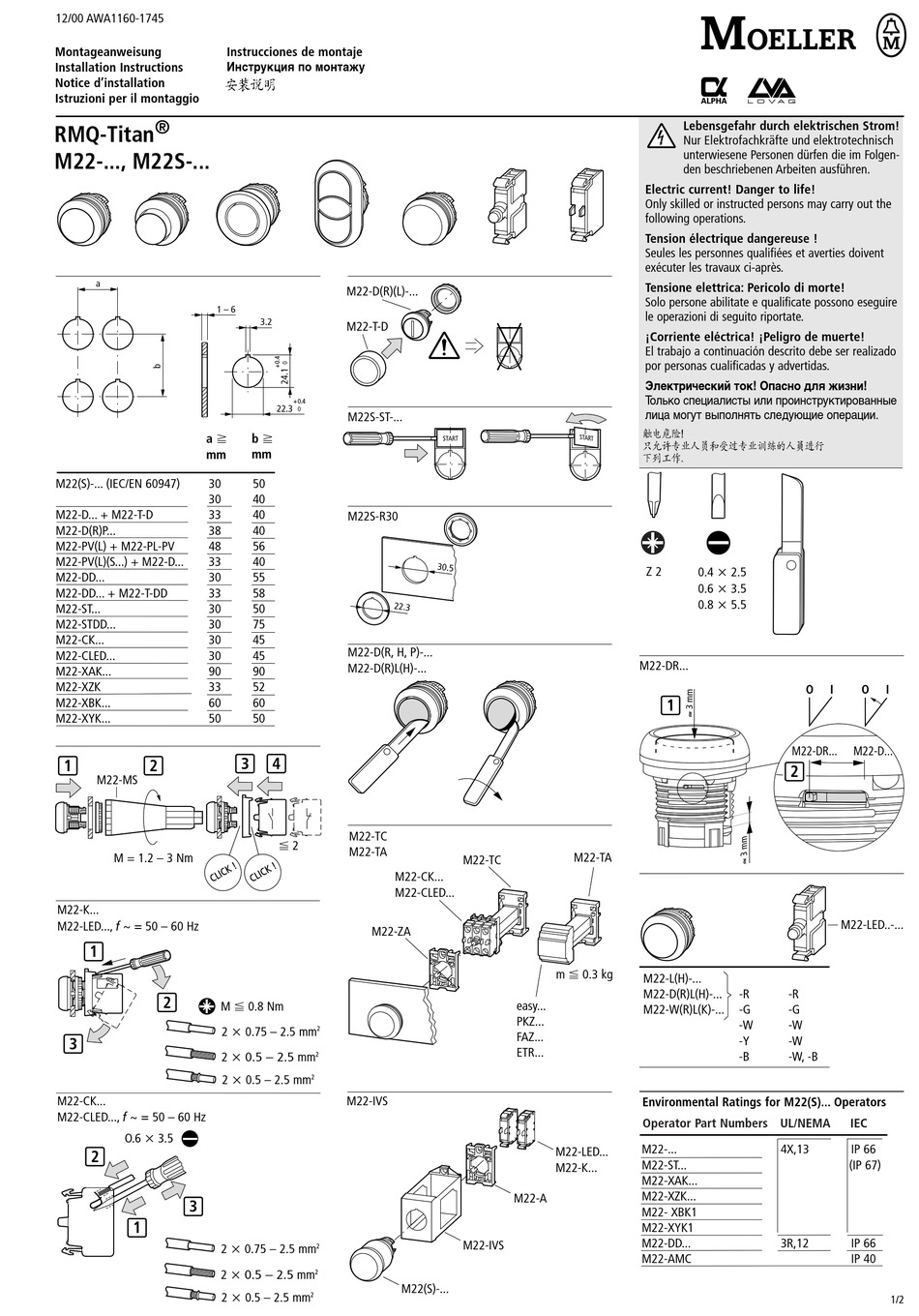

Moeller RMQ-Titan M22 Series Installation Instructions

12/00 AWA1160-1745
Instrucciones de montaje
Montageanweisung
Инcтpyкция пo мoнтaжy
Installation Instructions
Notice d'installation
Istruzioni per il montaggio
®
RMQ-Titan
M22-..., M22S-...
a
1 – 6
a f
mm
M22(S)-... (IEC/EN 60947) 30
30
M22-D... + M22-T-D 33
M22-D(R)P... 38
M22-PV(L) + M22-PL-PV 48
M22-PV(L)(S...) + M22-D... 33
M22-DD... 30
M22-DD... + M22-T-DD 33
M22-ST... 30
M22-STDD... 30
M22-CK... 30
M22-CLED... 30
M22-XAK... 90
M22-XZK 33
M22-XBK... 60
M22-XYK... 50
1 2
M22-MS
M = 1.2 – 3 Nm
M22-K...
M22-LED..., f h = 50 – 60 Hz
1
2
M F 0.8 Nm
2 x 0.75 – 2.5 mm
3
2 x 0.5 – 2.5 mm
2 x 0.5 – 2.5 mm
M22-CK...
M22-CLED..., f h = 50 – 60 Hz
O.6 x 3.5
2
3
1
2 x 0.75 – 2.5 mm
2 x 0.5 – 2.5 mm
2 x 0.5 – 2.5 mm
M22-D(R)(L)-...
3.2
M22-T-D
+0.4
22.3
0
M22S-ST-...
b f
mm
50
40
40
M22S-R30
40
56
40
55
58
50
75
45
M22-D(R, H, P)-...
45
M22-D(R)L(H)-...
90
52
60
50
3 4
M22-TC
F 2
M22-TA
M22-CK...
M22-CLED...
M22-ZA
2
2
2
M22-IVS
2
2
M22(S)-...
2
M22-TA
M22-TC
m F 0.3 kg
easy...
PKZ...
FAZ...
ETR...
M22-LED...
M22-K...
M22-A
M22-IVS
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Элeктpичecкий тoк! Oпacнo для жизни!
Toлькo cпeциaлиcты или пpoинcтpyктиpoвaнныe
лицa мoгyт выпoлнять cлeдyющиe oпepaции.
Z 2
0.4 x 2.5
0.6 x 3.5
0.8 x 5.5
M22-DR...
O
1
M22-DR...
2
M22-L(H)-...
M22-D(R)L(H)-... -R -R
M22-W(R)L(K)-... -G -G
-W -W
-Y -W
-B -W, -B
Environmental Ratings for M22(S)... Operators
Operator Part Numbers UL/NEMA
M22-... 4X,13
M22-ST...
M22-XAK...
M22-XZK...
M22- XBK1
M22-XYK1
M22-DD... 3R,12
M22-AMC
I O I
M22-D...
M22-LED..-...
IEC
IP 66
(IP 67)
IP 66
IP 40
1/2
