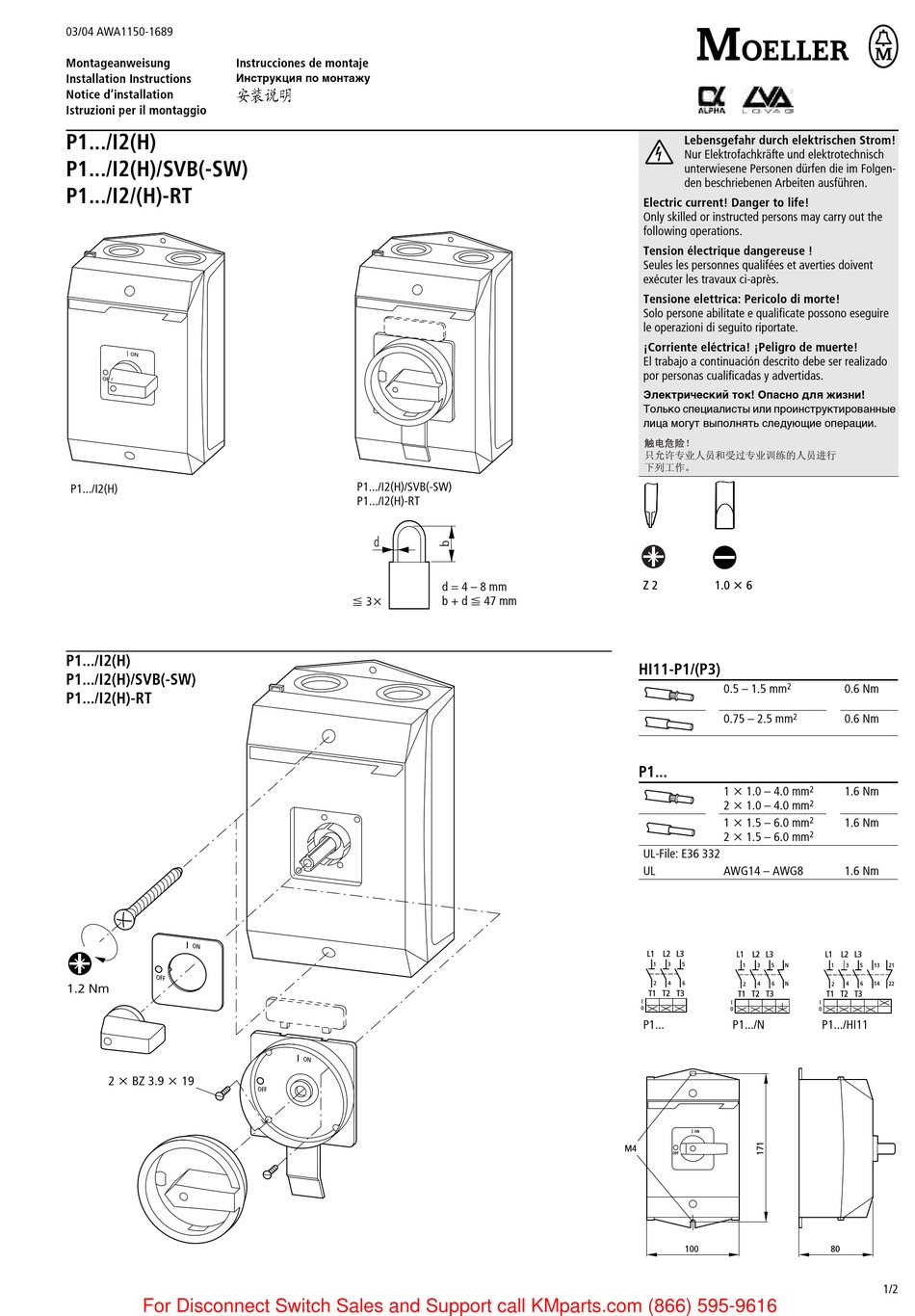

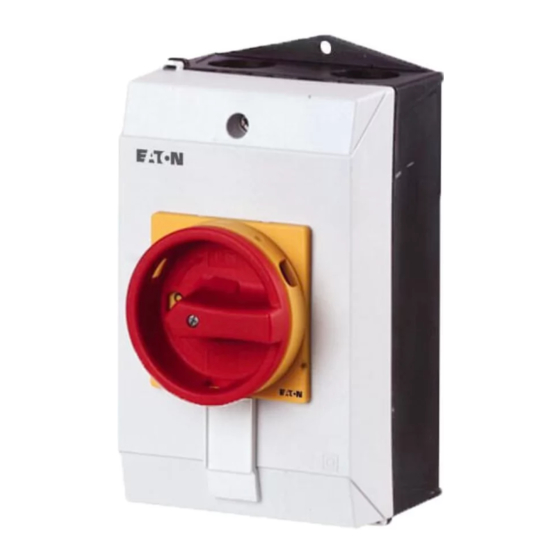

Moeller P1 I2 Series Installation Instructions

03/04 AWA1150-1689
Montageanweisung Instrucciones de montaje
Installation Instructions Инструкция по монтажу
Notice d'installation
Istruzioni per il montaggio
P1.../I2(H)
P1.../I2(H)/SVB(-SW)
P1.../I2/(H)-RT
P1.../I2(H)
P1.../I2(H)
P1.../I2(H)/SVB(-SW)
P1.../I2(H)-RT
1.2 Nm
2 x BZ 3.9 x 19
For Disconnect Switch Sales and Support call KMparts.com (866) 595-9616
P1.../I2(H)/SVB(-SW)
P1.../I2(H)-RT
d
d = 4 – 8 mm
F 3x b + d F 47 mm
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Z 2 Z 2 1.0 x 6 1.0 x 6
HI11-P1/(P3)
0.5 – 1.5 mm 2
0.75 – 2.5 mm 2
P1...
1 x 1.0 – 4.0 mm
2 x 1.0 – 4.0 mm
1 x 1.5 – 6.0 mm
2 x 1.5 – 6.0 mm
UL-File: E36 332
UL AWG14 – AWG8
L1 L2 L3
L1 L2 L3
1 3 5 5 N
1 3
2 4 6
2 4 6 N
T1 T2 T3
T1 T2 T3
I
I
0
0
P1... P1.../N
ON
M4
OFF
100
0.6 Nm
0.6 Nm
2
1.6 Nm
2
2 1.6 Nm
2
1.6 Nm
L1 L2 L3
5 13
1 3 21
2 4 6 14 22
T1 T2 T3
I
0
P1.../HI11
80
1/2
