Eaton NZM3-XKCO Series Instruction Leaflet

03/12 IL01208008Z
(AWA1230-1912, AWA1230-2640)
NZM3(-4)-XKC
+NZM3(-4)-XKCO
...XKC Pressure Clamp Connector Kits for NZM3 Molded Case Circuit Breakers and Switches
-NA
-CNA
push
(UL/CSA
models)
Caution!
en
The removal or exchange of parts during mounting may become necessary.
Refer to installation instructions for proper assembly and to maintain electrical
clearances.
Vorsicht!
de
Für die Durchführung der beschriebenen Arbeiten kann das Entfernen oder
der Austausch von Teilen notwendig sein.
Bitte alle Installations-Anweisungen beachten, um die erforderlichen Luft- und
Kriechstrecken nach dem Zusammenbau zu gewährleisten.
Attention !
fr
L'enlèvement où l'échange de certaines pièces pendant le montage est parfois
nécessaire. Consultez l'instruction d'assemblage pour assurer une installation
conforme aux normes.
¡Atención!
es
Con el fin de llevar a cabo los trabajos descritos, puede ser necesario eliminar
o cambiar alguna pieza. Le rogamos tenga en cuenta todas las instrucciones de
instalación para así garantizar las líneas de fuga y efluvio necesarias tras el montaje.
1
Z 2

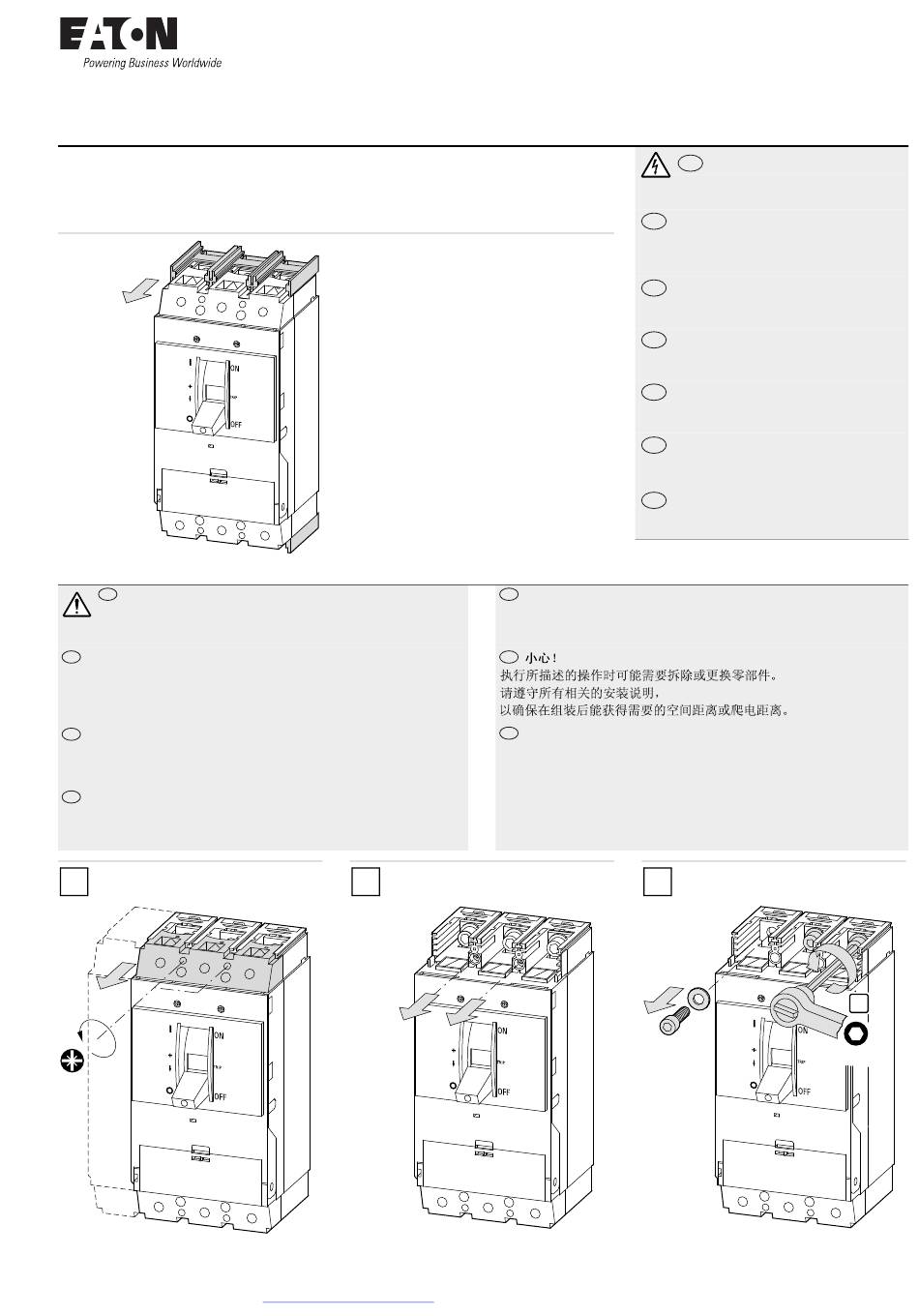

Removal of XKS Screw termination Connectors
from NZM3.
Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)
+NZM3(-4)-XKCU
NZM3(-4)-XKS
The barrier (shown shaded in the diagrams) is held
tightly into grooves on top and bottom sides of the
breaker or switch and must be removed in order to
mount NZM3-..XKC... pressure clamp connectors and
NZM3-XKSA terminal cover.
To remove:
From the back of the device, use thumb pressure to
push, or an appropriate tool to gently tap each side of
the barrier to help slide it out.
Note:
Do not discard!
It will be necessary to re-install the barrier once the
XKC connectors are mounted.
Refer to instructions and diagrams which follow.
it
Per l'esecuzione degli interventi descritti potrebbe essere necessaria la rimozione o
sostituzione di alcuni pezzi. Attenersi alle istruzioni d'installazione per garantire dopo
l'assemblaggio le vie di dispersione necessarie.
zh
ru
При проведении описанных процедур может возникнуть необходимость
демонтировать или заменить детали. Для обеспечения надлежащих зазоров
и вывода тока утечки, соблюдайте все инструкции по монтажу.
2
Removal of XKS Screw termination Connectors
as shown in the diagrams will enable mounting
of XKC pressure Clamp Connector kits.
en
Only skilled or instructed persons may carry out the
following operations.
Lebensgefahr durch elektrischen Strom!
de
Nur Elektrofachkräfte und elektrotechnisch unterwiesene
Personen dürfen die im Folgenden beschriebenen Arbeiten
ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado por
personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
it
Solo persone abilitate e qualificate possono eseguire le
operazioni di seguito riportate.
zh 触 触 电危险！ 电危险！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Attenzione!
Осторожно!
3
Instruction Leaflet
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
安装说明 安装说明
Инструкция по монтажу
Electric current! Danger to life!
1
8 mm
1/3
