www.mopar.com
1
REMOTE START
DODGE CHALLENGER
4280353
Dec 30, 2010
K6861232

Advertisement

loading
Need help?

Need help?

Do you have a question about the 82212610AB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mopar 82212610AB

Summary of Contents for Mopar 82212610AB

  • Page 1 REMOTE START DODGE CHALLENGER 4280353 Dec 30, 2010 K6861232...

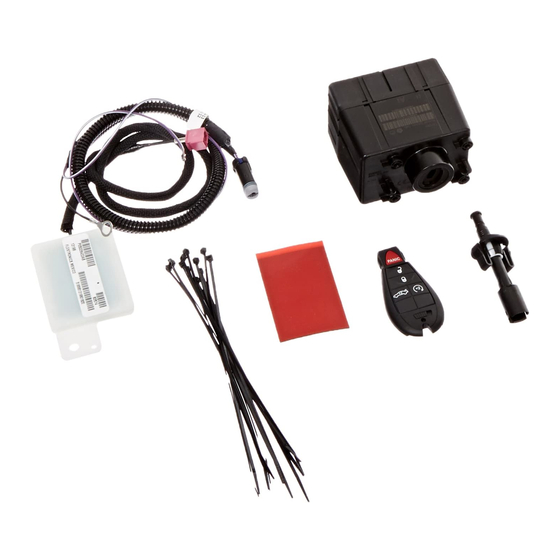

  • Page 2 CALL OUT DESCRIPTION QUANTITY Hood Switch Harness Wireless Ignition Module (WIN) FOBIK WIN Antenna Hood Ajar Switch Zip Ties Tape (Two Sided Adhesive) CAUTION: XBM remote start can ONLY be installed on vehicles that have the following factory options: Automatic Trans­ mission, Remote Keyless Entry and Immobilizer.
  • Page 3 1. Disconnect and isolate the negative battery cable. 2. Open the hood. 3. Locate the opening (1) designated for the hood ajar switch on the brace near the rear passenger side of the engine compartment. 4. Route the hood switch harness (1) underneath the brace and through the opening designated for the hood switch.
  • Page 4 11. Remove the TIPM cover. 12. Disengage the three retaining tabs (1) to remove the TIPM from it's mounting bracket. 13. Lift the TIPM to gain access to the connectors. . 14. Locate the connector labeled B (1). 15. Disconnect the connector labeled B (1) from the TIPM. 4280353 Dec 30, 2010 K6861232...
  • Page 5 16. Remove the secondary lock from the front of the con­ nector (1). 17. Locate pin cavity 10 (10) on the connector's mating side. 4280353 Dec 30, 2010 K6861232...
  • Page 6 18. Looking into the connector's rear/wire side view, insert the violet/light blue wire (1) from the hood switch har­ ness into the pin 10 cavity. 19. Install the secondary lock to the front of the connector (1). 4280353 Dec 30, 2010 K6861232...
  • Page 7 20. Connect the connector labeled B (1) to the TIPM. 21. Position the TIPM over the mounting bracket. 22. Engage the three retaining tabs (1) by pushing down on the TIPM. Make sure the three retaining tabs (1) snap into place. 23.
  • Page 8 29. Remove the two screws (1) from the lower instrument cluster trim. 30. Using C­4755 trim stick or equivalent, gently pry (1) along the edge of the trim to remove the instrument cluster trim. 4280353 Dec 30, 2010 K6861232...
  • Page 9 31. Remove the 4 screws from the WIN module (1). 32. Remove the WIN module (1) from the rear of the in­ strument panel by bringing it through the opening be­ low the steering column and disconnect the electrical connector (2) from the WIN module. 4280353 Dec 30, 2010 K6861232...
  • Page 10 33. Gently pry on both sides of the instrument panel air outlet vent (1) using Trim Stick C­4755 (2) or equiva­ lent until the air outlet snap clip retainers are released from the face of the instrument panel (3). 34. Gently pull the air outlet vent (1) from the instrument panel (3).
  • Page 11 39. Reinstall the air outlet vent (1) to the instrument panel (2). 40. Finish routing the remote start antenna harness (1) to the dash area near the ignition WIN module. 41. Connect the electrical connector and remote start an­ tenna harness connector to the WIN supplied in the kit.
  • Page 12 44. Reinstall the instrument cluster trim (1). 45. Install the screws that secure the instrument panel steering column cover reinforcement (1) to the bracket. Tighten the screws securely. 46. Connect the trunk release switch and install the lower instrument panel cover (2). 47.
  • Page 13 • Select "NEXT" • Note On­Screen instructions and select the "FINISH" button • Cycle ignition key after the successful routine completion. PROGRAMMING IGNITION KEYS TO THE WIN CAUTION: Read all notes and cautions for programming procedures. NOTE: Have the vehicle PIN readily available before running the routine 1.
  • Page 14 4. Run the window to the full down position and continue to hold the switch for an additional two seconds. 5. Raise the window to the full up position. 6. Repeat the steps for the remaining windows. UPDATE PRESSURE THRESHOLDS NOTE: The wiTECH software level must be at the latest release to perform this procedure.

  • Page 15: Démarrage À Distance

    DÉMARRAGE À DISTANCE DODGE CHALLENGER Numéro de légende Description Quantité Faisceau de câblage de contacteur de capot 4280353 Dec 30, 2010 K6861232...
  • Page 16 Numéro de légende Description Quantité Module d'allumage sans fil (WIN) Télécommande avec clé intégrée (FOBIK) Antenne WIN Contacteur de capot entrouvert Attaches mono­usage Ruban (ruban adhésif double face) ATTENTION: Le démarrage à distance XBM peut être installé SEULEMENT sur les véhicules qui sont dotés des options suiv­ antes installées en usine : boîte automatique, télédéverrouillage et antidémarreur.
  • Page 17 1. Débrancher et isoler le câble négatif de la batterie. 2. Soulever le capot. 3. Localiser l'orifice (1) prévu pour le commutateur de capot ouvert sur l'entretoise près cu côté passager du compartiment moteur. 4. Acheminer le faisceau de commutateur de capot (1) sous l'entretoise et à...
  • Page 18 11. Déposer le couvercle du TIPM. 12. Désengager les trois onglets de retenue (1) pour dé­ poser le TIPM de son support de montage. 13. Soulever le TIPM pour accéder aux connecteurs. . 14. Localiser les connecteurs étiquettés B (1). 15.
  • Page 19 17. Localiser la cavité de broche 10 (10) sur le côté ho­ mologue du connecteur. 18. En ayant une bonne vue du côté arrière du fil du con­ necteur, insérer le fil violet/bleu pâle (1) à partir du fais­ ceau du commutateur du capot dans la cavité 10 de la broche.
  • Page 20 20. Brancher le connecteur étiquetté B (1) au TIPM. 21. Positionner le TIPM sur le support de montage. 22. Engager les trois onglets de retenue (1) en poussant sur le TIPM vers le bas. S'assurer que les trois on­ glets de retenue (1) ssont bien logés en place. 23.
  • Page 21 29. Retirer les deux vis (1) de la garniture du bloc d'instru­ ments inférieure. 30. À l'aide d'une baguette de garnissage C­4755 ou outil équivalent, soulever avec soin (1) le long du bord de la garniture pour déposer la garniture du tableau de bord.
  • Page 22 32. Retirer le module WIN (1) de l'arrière du tableau de bord en le passant par l'ouverture sous la colonne de direction et débrancher le connecteur électrique (2) du module WIN. 33. Tirer délicatement par effet de levier sur les deux côtés de la bouche d'air du tableau de bord (1) à...
  • Page 23 38. Retirer la doublure adhésive restante du ruban dou­ ble face et mettre l'antenne de démarrage à distance (1) sur le dessus du conduit de climatisation/chauffage (2). Appuyer fermement pendant 30 secondes afin d'obtenir une adhérence appropriée. 39. Réinstaller la bouche d'air (1) sur le tableau de bord (2).
  • Page 24 41. Brancher le connecteur électrique et le connecteur de faisceau d'antenne de démarreur à distance au WIN inclus dans la trousse. 42. Positionner le module WIN dans le tableau de bord. 43. Installer les quatre vis (1) qui fixent le module WIN au tableau de bord.
  • Page 25 PROGRAMMATION DU WIN ATTENTION: Lire toutes les notes et les mises en garde relatives aux procédures de programmation. REMARQUE: Avoir le NIP du véhicule à portée de la main avant de lancer la routine. ATTENTION: Si le module de commande du groupe motopropulseur (PCM) et le WIN sont remplacés au même moment, le PCM doit être programmé...
  • Page 26 • Sélectionner "FINISH" (terminé). PROGRAMMATION DU MODULE DE TÉLÉDÉVERROUILLAGE (PEM) REMARQUE: Effectuer cette procédure sur les véhicules équipés de l'allumage à bouton poussoir "Key N Go". REMARQUE: Le niveau du logiciel wiTECH doit se situer à la plus récente édition pour exécuter cette procédue. ATTENTION: Lire toutes les notes et les mises en garde relatives aux procédures de programmation.
  • Page 27 1. Brancher un chargeur de batterie au véhicule. 2. À l'aide de la fonciton de diagnostic wiTECH, exécuter les étapes suivantes : • Sélectionne le « TIPMCGW » • Sélectionne l'onglet « MISCELLANEOUS FUNCTIONS » • Mettre en surbrillance et sélectionner « TEMPORARY REMOTE START DISABLE » •...
  • Page 28 ARRANQUE REMOTO DODGE CHALLENGER 4280353 Dec 30, 2010 K6861232...
  • Page 29 Elemento DESCRIPCION Cantidad Relación nominal de aspecto de Mazo de cables del conmutador del capó Relación nominal de aspecto ancho de pantalla 1 de ancho de pantalla 1 Relación nominal de aspecto de Módulo de encendido inalámbrico (WIN) Relación nominal de aspecto ancho de pantalla 2 de ancho de pantalla 1 Relación nominal de aspecto de...
  • Page 30 1. Desconecte y aísle el cable negativo de la batería. 2. Abra el capó. 3. Localice la abertura (1) diseñada para el conmutador de capó entreabierto en el brazo junto al lado del acompañante trasero del compartimento motor. 4. Pase el mazo de cables del conmutador del capó (1) por debajo del brazo y a través de la abertura dis­...
  • Page 31 11. Retire la cubierta del TIPM. 12. Desacople las tres lengüetas de retención (1) para re­ tirar el TIPM de su soporte de fijación. 13. Eleve el TIPM para obtener acceso a los conectores. Oprima hacia abajo con los dedos el conjunto del em­ brague y ponga a cero el comparador.
  • Page 32 17. Localice la cavidad de la clavija 10 (10) en el lado de contacto del conector. 18. Mirando desde el lado del cable/parte trasera del conector, inserte el cable violeta/celeste (1) del mazo de cables del conmutador del capó en la cavidad de la clavija 10.
  • Page 33 20. Enchufe el conector etiquetado con una B (1) en el TIPM. 21. Coloque el TIPM sobre el soporte de fijación. 22. Acople las tres lengüetas de retención (1) presion­ ando hacia abajo en el TIPM. Asegúrese de que las tres lengüetas de retención (1) encajan en su lugar.
  • Page 34 29. Retire los dos tornillos (1) del revestimiento del cuadro de instrumentos inferior. 30. Con una varilla de punta plana C­4755 o una herramienta equivalente, haga palanca suavemente (1) en el borde del revestimiento para retirar el revestimiento del cuadro de instrumentos. 31.
  • Page 35 32. Retire el módulo WIN (1) de la parte trasera del panel de instrumentos. Para ello, muévalo hasta la aber­ tura situada debajo de la columna de la dirección y desenchufe el conector eléctrico (2) del módulo WIN. 33. Con cuidado haga palanca en ambos lados de la to­ bera de ventilación del panel de instrumentos (1) uti­...
  • Page 36 38. Retire el resto de adhesivo de la cinta adhesiva de dos caras y coloque la antena de arranque remoto (1) en la parte superior del conducto de calefacción/aire acondicionado (2). Presione firmemente durante 30 segundos para que la adhesión se produzca correc­ tamente.
  • Page 37 41. Enchufe el conector eléctrico y el conector del mazo de cables de la antena de arranque remoto al WIN suministrado en el kit. 42. Coloque el módulo WIN en el panel de instrumentos. 43. Monte los cuatro tornillos (1) que fijan el módulo WIN al panel de instrumentos.
  • Page 38 PROGRAMACIÓN DEL WIN PRECAUCIÓN: Lea todas las notas y precauciones relativas al procedimiento de programación. NOTA: Antes de ejecutar la rutina, asegúrese de que tiene el PIN del vehículo disponible PRECAUCIÓN: Si se reemplazan al mismo tiempo el PCM y el WIM, el PCM DEBE programarse antes que el WIN. 1.
  • Page 39 PROGRAMACIÓN DEL MÓDULO PEM NOTA: Lleve a cabo este procedimiento en vehículos equipados con botón de encendido "Key N Go". NOTA: El nivel del software de wiTECH debe ser el de la última versión para realizar este procedimiento. PRECAUCIÓN: Lea todas las notas y precauciones relativas al procedimiento de programación. 1.
  • Page 40 • Seleccione la pestaña "MISCELLANEOUS FUNCTIONS" (Funciones varias). • Resalte y seleccione "TEMPORARY REMOTE START DISABLE" (Desactivación temporal del arranque a distancia). • Anote las instrucciones que aparecen en pantalla y seleccione el botón "NEXT" (Siguiente). • Seleccione el botón "DISABLE" (Desactivar) para activar la función de arranque a distancia. •...
