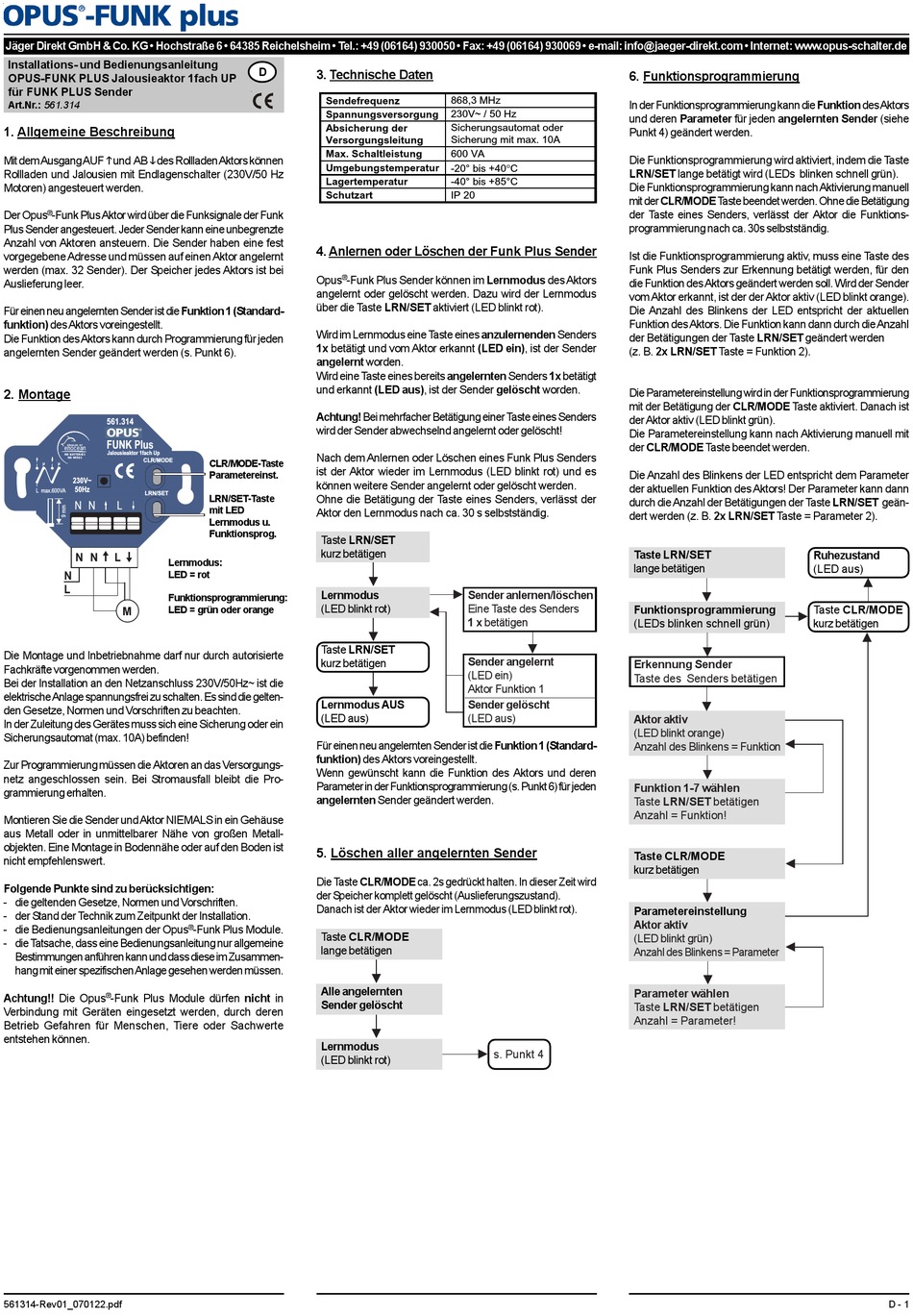

Installations- und Bedienungsanleitung
OPUS-FUNK PLUS Jalousieaktor 1fach UP
für FUNK PLUS Sender
Art.Nr.: 561.314
1. Allgemeine Beschreibung
Mit dem Ausgang AUF und AB des Rollladen Aktors können
Rollladen und Jalousien mit Endlagenschalter (230V/50 Hz
Motoren) angesteuert werden.
Der Opus -Funk Plus Aktor wird über die Funksignale der Funk
®
Plus Sender angesteuert. Jeder Sender kann eine unbegrenzte
Anzahl von Aktoren ansteuern. Die Sender haben eine fest
vorgegebene Adresse und müssen auf einen Aktor angelernt
werden (max. 32 Sender). Der Speicher jedes Aktors ist bei
Auslieferung leer.
Für einen neu angelernten Sender ist die Funktion 1 (Standard-
funktion) des Aktors voreingestellt.
Die Funktion des Aktors kann durch Programmierung für jeden
angelernten Sender geändert werden (s. Punkt 6).
2. Montage
561.314
FUNK Plus
Jalousieaktor 1fach Up
CLR/MODE
µ µ
230V~
50Hz
L max.600VA
LRN/SET
N N L
N N L
Lernmodus:
N N LED = rot
L
Funktionsprogrammierung:
LED = grün oder orange
M
Die Montage und Inbetriebnahme darf nur durch autorisierte
Fachkräfte vorgenommen werden.
Bei der Installation an den Netzanschluss 230V/50Hz~ ist die
elektrische Anlage spannungsfrei zu schalten. Es sind die gelten-
den Gesetze, Normen und Vorschriften zu beachten.
In der Zuleitung des Gerätes muss sich eine Sicherung oder ein
Sicherungsautomat (max. 10A) befinden!
Zur Programmierung müssen die Aktoren an das Versorgungs-
netz angeschlossen sein. Bei Stromausfall bleibt die Pro-
grammierung erhalten.
Montieren Sie die Sender und Aktor NIEMALS in ein Gehäuse
aus Metall oder in unmittelbarer Nähe von großen Metall-
objekten. Eine Montage in Bodennähe oder auf den Boden ist
nicht empfehlenswert.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- die Bedienungsanleitungen der Opus
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine
Bestimmungen anführen kann und dass diese im Zusammen-
hang mit einer spezifischen Anlage gesehen werden müssen.
Achtung!! Die Opus -Funk Plus Module dürfen nicht in
®
Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
561314-Rev01_070122.pdf
D
3. Technische Daten
Sendefrequenz
Spannungsversorgung
Absicherung der
Versorgungsleitung
Max. Schaltleistung
Umgebungstemperatur
Lagertemperatur
Schutzart
4. Anlernen oder Löschen der Funk Plus Sender
Opus ® -Funk Plus Sender können im Lernmodus des Aktors
angelernt oder gelöscht werden. Dazu wird der Lernmodus
über die Taste LRN/SET aktiviert (LED blinkt rot).
Wird im Lernmodus eine Taste eines anzulernenden Senders
1x betätigt und vom Aktor erkannt (LED ein), ist der Sender
angelernt worden.
Wird eine Taste eines bereits angelernten Senders 1x betätigt
und erkannt (LED aus), ist der Sender gelöscht worden.
Achtung! Bei mehrfacher Betätigung einer Taste eines Senders
wird der Sender abwechselnd angelernt oder gelöscht!
Nach dem Anlernen oder Löschen eines Funk Plus Senders
CLR/MODE-Taste
ist der Aktor wieder im Lernmodus (LED blinkt rot) und es
Parametereinst.
können weitere Sender angelernt oder gelöscht werden.
LRN/SET-Taste Ohne die Betätigung der Taste eines Senders, verlässt der
mit LED
Aktor den Lernmodus nach ca. 30 s selbstständig.
Lernmodus u.
Funktionsprog.
Taste LRN/SET
kurz betätigen
Lernmodus
(LED blinkt rot)
Taste LRN/SET
kurz betätigen
Lernmodus AUS
(LED aus)
Für einen neu angelernten Sender ist die Funktion 1 (Standard-
funktion) des Aktors voreingestellt.
Wenn gewünscht kann die Funktion des Aktors und deren
Parameter in der Funktionsprogrammierung (s. Punkt 6) für jeden
angelernten Sender geändert werden.
5. Löschen aller angelernten Sender
Die Taste CLR/MODE ca. 2s gedrückt halten. In dieser Zeit wird
der Speicher komplett gelöscht (Auslieferungszustand).
Danach ist der Aktor wieder im Lernmodus (LED blinkt rot).
® -Funk Plus Module.
Taste CLR/MODE
lange betätigen
Alle angelernten
Sender gelöscht
Lernmodus
(LED blinkt rot)
868,3 MHz
230V~ / 50 Hz
Sicherungsautomat oder
Sicherung mit max. 10A
600 VA
-20° bis +40 C
-40° bis +85°C
IP 20
Sender anlernen/löschen
Eine Taste des Senders
1 x betätigen
Sender angelernt
(LED ein)
Aktor Funktion 1
Sender gelöscht
(LED aus)
s. Punkt 4
6. Funktionsprogrammierung
In der Funktionsprogrammierung kann die Funktion des Aktors
und deren Parameter für jeden angelernten Sender (siehe
Punkt 4) geändert werden.
Die Funktionsprogrammierung wird aktiviert, indem die Taste
LRN/SET lange betätigt wird (LEDs blinken schnell grün).
Die Funktionsprogrammierung kann nach Aktivierung manuell
mit der CLR/MODE Taste beendet werden. Ohne die Betätigung
der Taste eines Senders, verlässt der Aktor die Funktions-
programmierung nach ca. 30s selbstständig.
Ist die Funktionsprogrammierung aktiv, muss eine Taste des
Funk Plus Senders zur Erkennung betätigt werden, für den
die Funktion des Aktors geändert werden soll. Wird der Sender
vom Aktor erkannt, ist der der Aktor aktiv (LED blinkt orange).
Die Anzahl des Blinkens der LED entspricht der aktuellen
Funktion des Aktors. Die Funktion kann dann durch die Anzahl
der Betätigungen der Taste LRN/SET geändert werden
(z. B. 2x LRN/SET Taste = Funktion 2).
Die Parametereinstellung wird in der Funktionsprogrammierung
mit der Betätigung der CLR/MODE Taste aktiviert. Danach ist
der Aktor aktiv (LED blinkt grün).
Die Parametereinstellung kann nach Aktivierung manuell mit
der CLR/MODE Taste beendet werden.
Die Anzahl des Blinkens der LED entspricht dem Parameter
der aktuellen Funktion des Aktors! Der Parameter kann dann
durch die Anzahl der Betätigungen der Taste LRN/SET geän-
dert werden (z. B. 2x LRN/SET Taste = Parameter 2).
Taste LRN/SET
lange betätigen
Funktionsprogrammierung
(LEDs blinken schnell grün)
Erkennung Sender
Taste des Senders betätigen
Aktor aktiv
(LED blinkt orange)
Anzahl des Blinkens = Funktion
Funktion 1-7 wählen
Taste LRN/SET betätigen
Anzahl = Funktion!
Taste CLR/MODE
kurz betätigen
Parametereinstellung
Aktor aktiv
(LED blinkt grün)
Anzahl des Blinkens = Parameter
Parameter wählen
Taste LRN/SET betätigen
Anzahl = Parameter!
Ruhezustand
(LED aus)
Taste CLR/MODE
kurz betätigen
