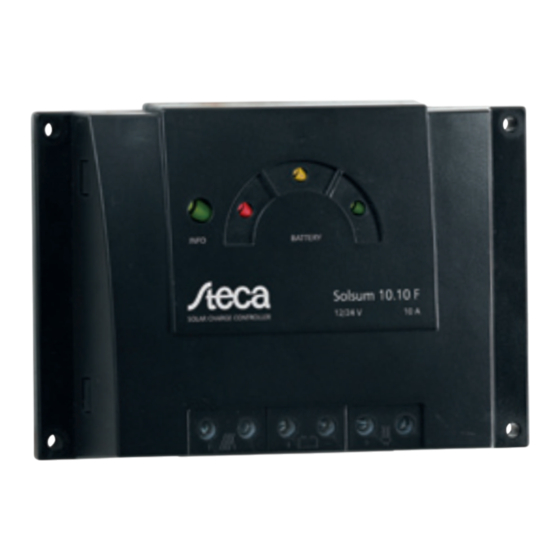

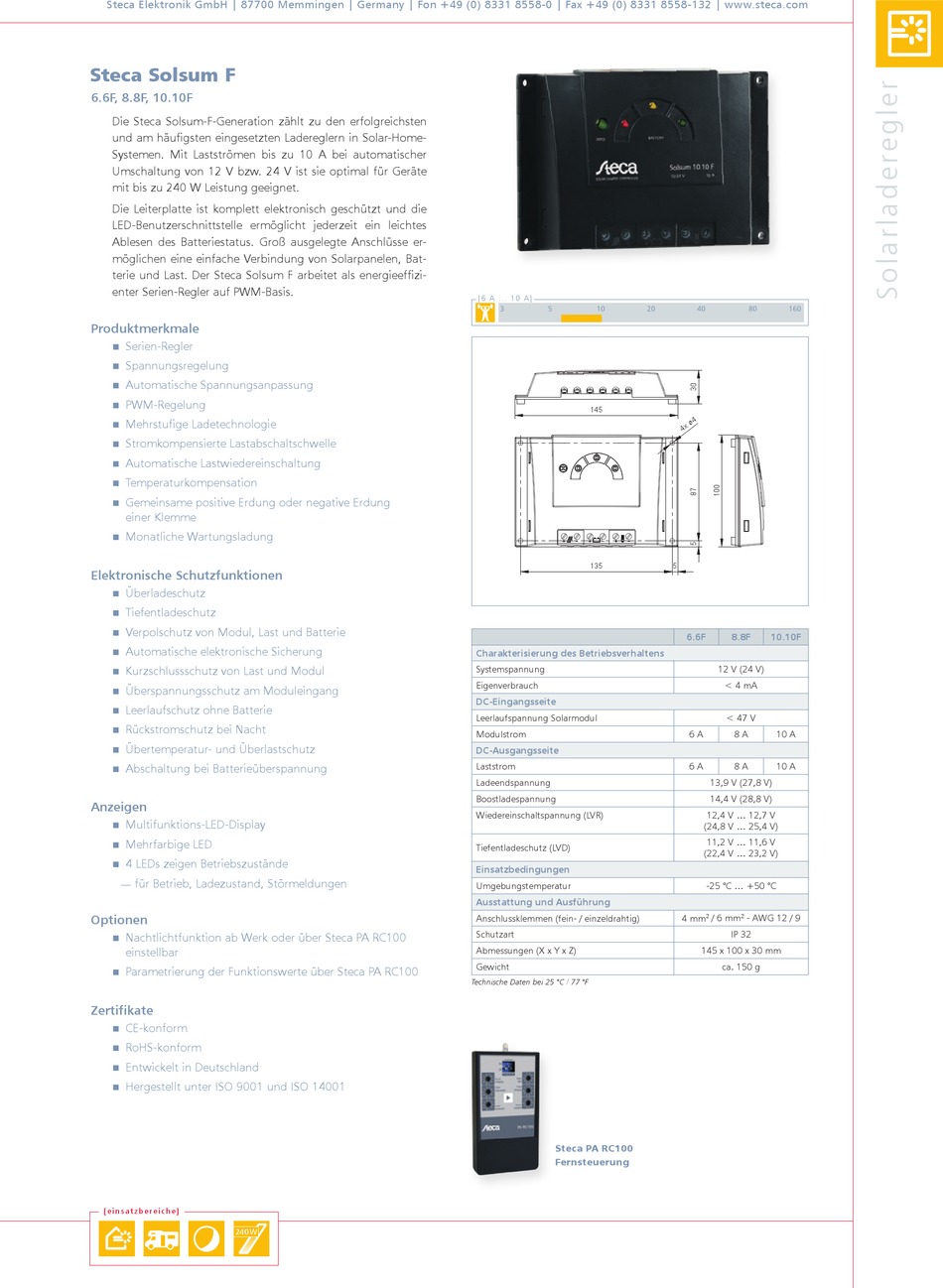

Steca Solsum F
6.6F, 8.8F, 10.10F
Die Steca Solsum-F-Generation zählt zu den erfolgreichs ten
und am häufigsten eingesetzten Lade reglern in Solar- Home-
Systemen. Mit Lastströmen bis zu 10 A bei automatischer
Umschaltung von 12 V bzw. 24 V ist sie optimal für Geräte
mit bis zu 240 W Leistung geeignet.
Die Leiterplatte ist komplett elektronisch geschützt und die
LED-Benutzerschnittstelle ermöglicht jederzeit ein leichtes
Ablesen des Batteriestatus. Groß ausgelegte Anschlüsse er-
möglichen eine einfache Verbindung von Solarpanelen, Bat-
terie und Last. Der Steca Solsum F arbeitet als energieeffizi-
enter Serien-Regler auf PWM-Basis.
Produktmerkmale
Serien-Regler
Spannungsregelung
Automatische Spannungsanpassung
PWM-Regelung
Mehrstufige Ladetechnologie
Stromkompensierte Lastabschaltschwelle
Automatische Lastwiedereinschaltung
Temperaturkompensation
Gemeinsame positive Erdung oder negative Erdung
einer Klemme
Monatliche Wartungsladung
Elektronische Schutzfunktionen
Überladeschutz
Tiefentladeschutz
Verpolschutz von Modul, Last und Batterie
Automatische elektronische Sicherung
Kurzschlussschutz von Last und Modul
Überspannungsschutz am Moduleingang
Leerlaufschutz ohne Batterie
Rückstromschutz bei Nacht
Übertemperatur- und Überlastschutz
Abschaltung bei Batterieüberspannung
Anzeigen
Multifunktions-LED-Display
Mehrfarbige LED
4 LEDs zeigen Betriebszustände
für Betrieb, Ladezustand, Störmeldungen
Optionen
Nachtlichtfunktion ab Werk oder über Steca PA RC100
einstellbar
Parametrierung der Funktionswerte über Steca PA RC100
Zertifikate
CE-konform
RoHS-konform
Entwickelt in Deutschland
Hergestellt unter ISO 9001 und ISO 14001
[ e i n s a t z b e r e i c h e ]
240 W
[ 6 A .. . 1 0 A ]
145
135
Charakterisierung des Betriebsverhaltens
Systemspannung
Eigenverbrauch
DC-Eingangsseite
Leerlaufspannung Solarmodul
Modulstrom
DC-Ausgangsseite
Laststrom
Ladeendspannung
Boostladespannung
Wiedereinschaltspannung (LVR)
Tiefentladeschutz (LVD)
Einsatzbedingungen
Umgebungstemperatur
Ausstattung und Ausführung
Anschlussklemmen (fein- / einzeldrahtig)
Schutzart
Abmessungen (X x Y x Z)
Gewicht
Technische Daten bei 25 °C / 77 °F
Steca PA RC100
Fernsteuerung
5
6.6F
8.8F
10.10F
12 V (24 V)
< 4 mA
< 47 V
6 A
8 A
10 A
6 A
8 A
10 A
13,9 V (27,8 V)
14,4 V (28,8 V)
12,4 V ... 12,7 V
(24,8 V ... 25,4 V)
11,2 V ... 11,6 V
(22,4 V ... 23,2 V)
-25 °C ... +50 °C
4 mm
/ 6 mm
- AWG 12 / 9
2
2
IP 32
145 x 100 x 30 mm
ca. 150 g
