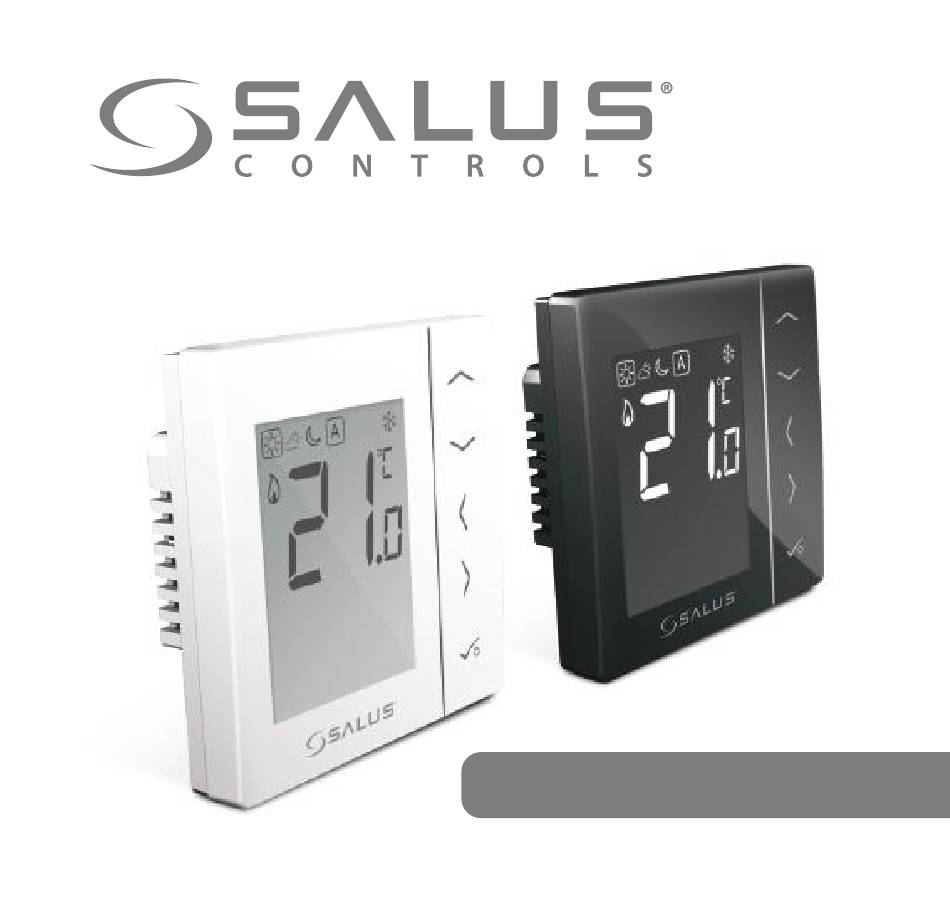

Termostat cu ecran digital

Modele: VS35W și VS35B

M A N U A L D E U T I L I Z A R E / I N S TA L A R E

Need help?

Do you have a question about the VS35W and is the answer not in the manual?

Questions and answers

Summary of Contents for Salus VS35W

Page 1 Termostat cu ecran digital Modele: VS35W și VS35B M A N U A L D E U T I L I Z A R E / I N S TA L A R E...
Page 2 Models: VS30W and VS30B I N S TA L L E R / U S E R M A N U A L VS35 W(White) VS35B(Black) 1x Manual de instalare/Utilizare Șuruburi de fixare 02 Manual de instalare/utilizare VS35W și VS35B...
Page 3 Deconectați întotdeauna sursa AC înainte directive europene: de a deschide sau îndepărta orice ansamblu de -Directiva 2004/108/EC privind compatibilitatea pe perete sau cutia încastrată, cu alimentare 230V electromagnetică AC 50HZ. -Directiva Low Voltaj 2006/95/EC VS35W and VS35B Installer / User Manual...
Page 4 încălzire. În caz de urgență Pentru Instalator Opriți sursa de alimentare a termostatului sau a Vă rugăm să introduceți orice schimbări de parametru întregului sistem. în sectiunea notițe instalator. VS35W and VS35B Installer / User Manual...
Page 5 Conexiunea pentru Funcția Regim de Noapte (NSB) Folosit pentru ieșirile cu voltaj 230V la alte termostate.Vezi pag. 8. Bornele de ieșire cu senzor Pot fi folosite pentru sensorii de pardoseală și aer. VS35W and VS35B Installer / User Manual...
Page 6 Montarea pe perete Pentru montarea pe perete , marcați spațiul unde trebuie montată carcasa din spate.Distanța dintre găurile centrale trebuie să fie de 60mm. Doar pentru cutii încastrate găuri de fixare orizontale. 60mm VS35W and VS35B Installer / User Manual...
Page 7 130 cm de podea, într-o zonă liberă. Nu poziționați termostatul aproape de surse de căldură, în spatele draperiilor, în spații cu umiditate ridicată și nu în lumina directă a soarelui. 130cm A nu se poziționa pe un perete exterior! VS35W and VS35B Installer / User Manual...
Page 8 Instalare - Conectarea la bornele de ieșire Senzor de ieșire (opțional) Senzor de ieșire (opțional) Output Regim de Noapte Senzor opțional SALUS Sarcină electrică (Actuator) NSB pt. alte Fază 230V AC 50Hz termostate Neutru Centru de comandă Actuator Input VS35W and VS35B Installer / User Manual...
Page 9 Senzorii bornelor de ieșire (dacă e cazul) După verificarea acestor pași, puteți fixa carcasa din spate a cutiei de perete. Vă rugăm să folosiți șuruburile furnizate. Asigurați-vă că săgeata de orientare este orientată în sus. VS35W and VS35B Installer / User Manual...
Page 10 Instalare - Montarea termostatului Fixați carcasa frontală pe cea dorsală. Asigurați-vă că pinii de conectare sunt aliniate. Apăsați cu atenție până Aliniați carcasa frontală auziți un click. la marginea de sus. VS35W and VS35B Installer / User Manual...
Page 11 Instalare - Pictograme LCD VS35W and VS35B Installer / User Manual...
Page 12 Oprire.Pentru termostatul de grup, arată că face parte dintr-un grup. Indicator Party: Când modul Party este activ. Indicator Vacanță: Când modul Vacanță este activ. Indicator mod Anti-Înghe: protecția Anti-Îngheț este activă, nu funcționează în modul de răcire dacă este cazul). VS35W and VS35B Installer / User Manual...
Page 13 Indicator sondă senzor de pardoseală. Indicator Setări: Arată că aparatul este în modul de setare Indică modul manual de setare Indicator Blocare Taste: Arată că aparatul este în modul de setare Arată că tastele sunt inactive. VS35W and VS35B Installer / User Manual...
Page 14 2. Apăsați lung pentru a salva și a ieși. 3. Apăsați scurt pentru a reveni la ecranul anterior cănd se află în modul de setare utilizator/instalator . Blocare/Deblocare. 5 SECUNDE Introduceți setările parametrilor instalatorului. 5 SECUNDE Mod Testare 5 SECUNDE VS35W and VS35B Installer / User Manual...
Page 15 Instalarea - Prima Pornire Software Version 2 secunde 2 secunde versiune se va schimba de la un device la altul. VS35W and VS35B Installer / User Manual...
Page 16 Instalarea - Taste grafice Apasă o dată Apasă timp de x ori Ține apăsat 5 sec Licărire Apasă scurt pentru a salva Apasați scurt pentru back și lung pentru a salva și ieși. VS35W and VS35B Installer / User Manual...
Page 17 Temp. scăzută folosită noaptea târziu. 17°C pentru Încălzire sub pardoseală și 15 ° C pentru radiatoare. Temp. foarte scăzută pentru vacanțe sau absență lungă 5°C. Termostatul este presetat cu temp. enumerate mai sus. Temperaturile se pot modifica. VS35W and VS35B Installer / User Manual...
Page 18 User Guide - Understanding Temperature Levels - Cooling Occupied Temperature. Typically 22ºC Unoccupied Temperature Typically 40ºC This avoids cooling being active when the property is unoccupied. Evening Temperature Typically 26ºC VS35W and VS35B Installer / User Manual...
Page 19 User Guide - Permanent Override Setting permanent low temperature Move from Use the up or down arrow key to view your set temperature. To cancel permanent override select Repeat for if required See below. VS35W and VS35B Installer / User Manual...
Page 20 User Guide - Frost Protection Use the right arrow to select the frost mode. Use the up arrow to select the frost protection temperature. Press tick to confirm the temperature that it has been set to. VS35W and VS35B Installer / User Manual...
Page 21 User Guide - Heat cool change over VS35W and VS35B Installer / User Manual...
Page 22 User Guide - Heat cool change over VS35W and VS35B Installer / User Manual...
Page 23 Installation - Entering Device Menu Press all three buttons If you need to simultaneously. change device parameters follow the steps below. Must only be entered by the installer. This is the first screen of the device menu. VS35W and VS35B Installer / User Manual...
Page 24 Cooling Control On-Off 0.5 Deg C +/- 0.25 Deg C On-Off 1.0 Deg C +/- 0.5 Deg C Actuator type NO Normally Open NC Normally Closed Valve protection Disable Enable VS35W and VS35B Installer / User Manual...
Page 25 10 Deg C floor protection Floor sensor Limit Output relay will be switched off for cooling 6-45 Deg C when temp is reached for 6 Deg C floor protection VS35W and VS35B Installer / User Manual...
Page 26 Enter Number 47 Press all three buttons and press simultaneously. Must only be entered by the installer. ERROR DESCRIPTION ERROR CODE Maximum/Minimum Floor Temp Reached Err02 Broken Floor Sensor Err03 Err04 Floor Sensor Short Circuit VS35W and VS35B Installer / User Manual...
Page 27 5 to 35ºC, tolerance 0.5ºC Heat/Cool Local changeover Sensor Air or floor protection. Device Parameters See page 24 for full list of functions Operating Temperature 0 to 50ºC Storage Temperature -20 to 60ºC VS35W and VS35B Installer / User Manual...
Page 28 Installation - Notes VS35W and VS35B Installer / User Manual...
Page 29 Installation - Notes VS35W and VS35B Installer / User Manual...
Page 30 SALUS Controls warrants that this product will be free from any defect in materials or workmanship, and shall perform in accordance with its specification, for a period of five years from the date of installation. SALUS Controls sole liability for breach of this warranty will be (at its option) to repair or replace the defective product.
Page 31 Digital Thermostat Models: VS35W and VS35B VS35W and VS35B Installer / User Manual...
Page 32 SALUS Controls is a member of the Computime Group Maintaining a policy of continuous product development SALUS Controls plc reserve the right to change specification, design and materials of products listed in this brochure without prior notice. Issue Date: April 2014...
