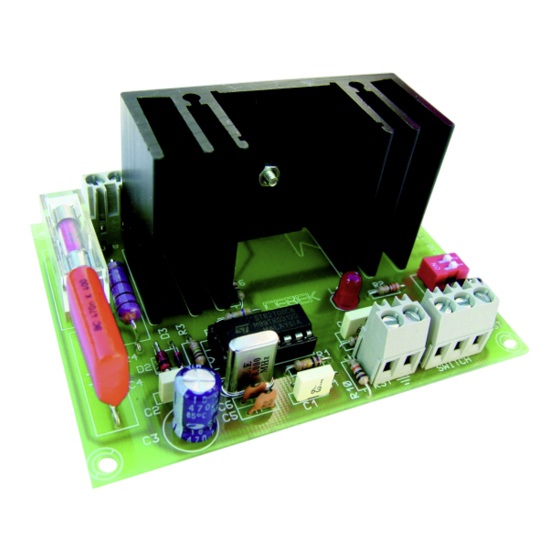

CEBEK R-11 Manual

Cebek manual dimmer clock effect. The duration of the selected effect can be adjusted between 1 sec. and 2 h, depending on the
chosen time scale.
Includes LED indicator and fuse reset input. Suitable for Din Rail-ref.: C-7567.
POWER. 230 VAC. Use a plug and a cable, connect the input terminal also Network Install a switch next to fuse the circuit
incorporates Both are necessary to protect the circuit.
OUTPUT CONNECTION. Install on terminal "AC Output" (output), the device you wish to adjust. Remember that it may not be a PL
lamp, LED bulbs, fluorescent, etc., and should consume a minimum of 50 W. and a maximum of 750 W.
EFFECT DAY / NIGHT. Install a quality switch, ensuring that it remains common terminal connected to the center.
When you close the switch to the position corresponding to the day effect, start operation from full off to full on. By contrast, when you
close the switch in the Night, will begin a gradual shutdown from full on to full off.
The duration of the ramp or effect may be selected by choosing among the four available scales and adjusting the potentiometer
circuit.
Once the effect, the output will remain fully on or off, depending on the function
selected, until you perform a reset, or change the position of the power switch or restart.
RESET. Install on a pushbutton reset input. Every time you close it, it will return to its initial state. If you configured for a progressive
off a light reset back to 100% output. While in a configuration as progressive lighting, a reset output off completely. The reset will
remain closed while holding that entry.
RAMP SETTING. The duration of the effect on or off depends on the selected time progressive and is the same for both.
Using a variable resistor, "Adjust" circuit embodying the ramp can be adjusted between a minimum and maximum time defined by
four different scales.
To assign a time scale to the variable resistor "Adjust", place the battery dips "Time" as appropriate.
Cebek manuelle effet d'horloge du régulateur. La durée de l'effet sélectionné peut être réglé entre 1 s. et 2 heures, en fonction de
l'échelle de temps choisie.
Inclut indicateur LED et l'entrée de réinitialisation du fusible. Convient pour rail DIN Réf.: C-7567.
ALIMENTATION. 230 VAC. Utilisez une prise et un câble, connectez la borne d'entrée aussi réseau, installer un interrupteur à côté
du fusible du circuit intègre deux sont nécessaires afin de protéger le circuit.
CONNEXION DE LA SORTIE. Installez sur la borne "Sortie AC" (sortie), le dispositif que vous souhaitez régler. Rappelez-vous qu'il
ne peut pas être une lampe PL, ampoules LED, fluorescentes, etc, et devrait consommer un minimum de 50 W. et un maximum de
750 W.
EFFET jour / nuit. Installation d'un commutateur de qualité, en veillant à ce qu'il reste borne commune reliée à la centrale.
Lorsque vous fermez l'interrupteur sur la position correspondant à l'effet de jours, commencer à fonctionner à partir de full off à plein
sur. En revanche, lorsque vous fermez l'interrupteur dans la nuit, va commencer un arrêt progressif de plein à l'extinction complète.
La durée de la rampe ou l'effet peut être choisi en choisissant parmi les quatre échelles disponibles et le réglage du circuit de
potentiomètre.
Une fois l'effet, la sortie restera pleinement allumé ou éteint, selon la fonction
choisi, jusqu'à ce que vous effectuez une réinitialisation, ou changez la position de l'interrupteur d'alimentation ou de redémarrer.
RESET. Installer sur une entrée de remise bouton-poussoir. Chaque fois que vous fermez, il reviendra à son état initial. Si vous avez
configuré pour une progressive une lumière réinitialisé à la sortie de 100%. Alors que dans une configuration que l'éclairage
progressif, une sortie de réinitialisation complètement. La réinitialisation restera fermé tout en maintenant cette entrée.
RAMP fixant la durée de l'effet sur ou dépend de rabais sur le temps choisi progressive et est la même pour les deux.
En utilisant une résistance variable, circuit "Ajuster" incarnant la rampe peut être réglée entre un temps minimum et maximum défini
par quatre échelles différentes.
Pour attribuer une échelle de temps de la résistance variable "Ajuster", placez le creux de la batterie "Time", le cas échéant.
Regulator with night / day effect
Régulateur de jour / nuit
Regulador manual día / noche
www.cebek.com - sat@cebek.com
750 W
R-11
CARACTERISTICAS TECNICAS
Voltage. ............................................ 230 V. A.C.
Minimum Consumption. .................... 35 mA.
Maximum Consumption. ................... 130 mA.
Minimum Load. ................................. 50 W.
Maximum Load. ................................ 750 W.
Minimum / Maximum Timing ............. 1 sec. / 2 hours.
Sizes. ................................................ 98,75 x 72 x 30 mm.
