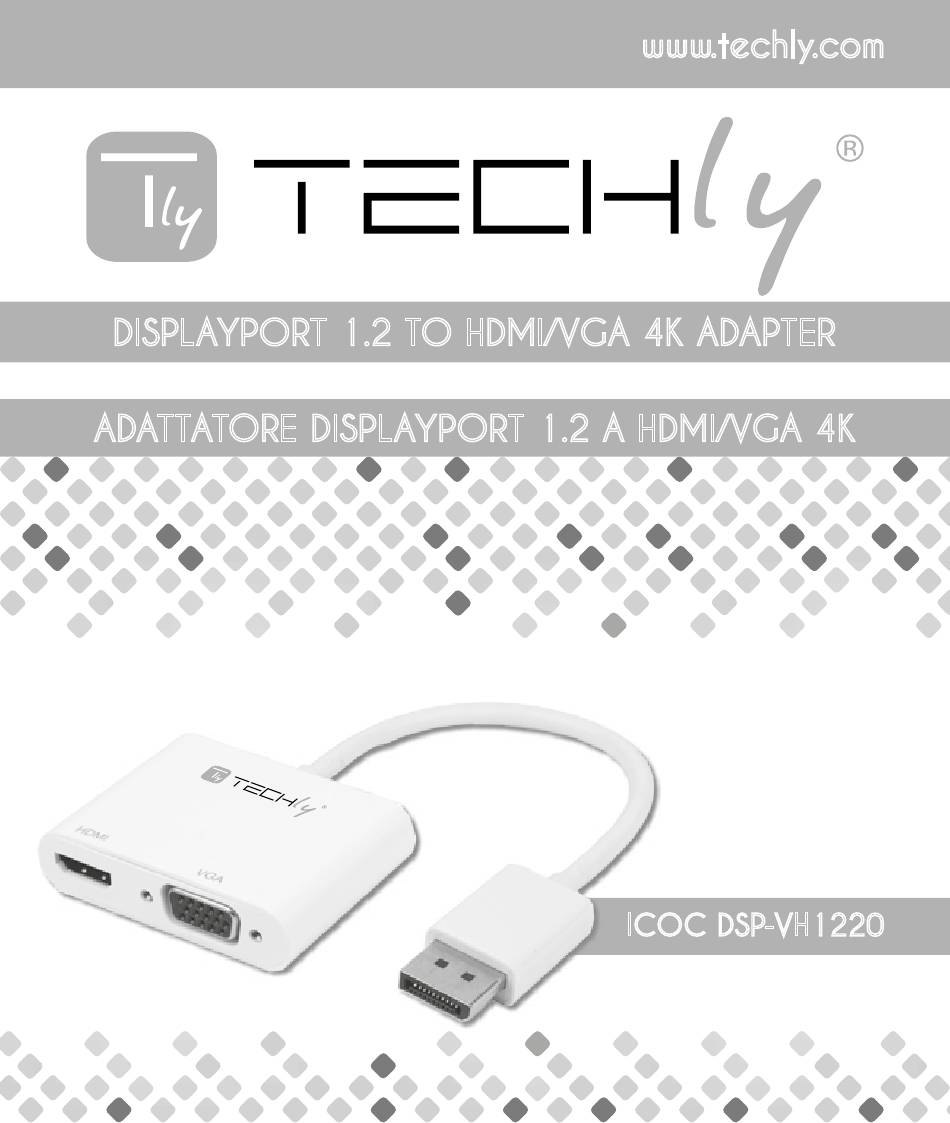

- Page 1 DISPLAYPORT 1.2 TO HDMI/VGA 4K ADAPTER ADATTATORE DISPLAYPORT 1.2 A HDMI/VGA 4K Manuale d’istruzione User’s manual ICOC DSP-VH1220...
-
Page 2: Table Of Contents
ADATTATORE DISPLAYPORT 1.2 A HDMI/VGA 4K MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ..............................................2.0 Caratteristiche ............................................. 3.0 Specifiche ................................................4.0 Contenuto della confezione ..............................5.0 Funzionamento ..........................................6.0 Schema di collegamento ..................................7.0 Precauzioni di sicurezza e manutenzione ................ -
Page 3: Introduzione
ADATTATORE DISPLAYPORT 1.2 A HDMI/VGA 4K ADATTATORE DISPLAYPORT 1.2 A HDMI/VGA 4K Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 4: Specifiche
ADATTATORE DISPLAYPORT 1.2 A HDMI/VGA 4K 3.0 SPECIFICHE Ingresso/Uscita segnale Connettore ingresso DisplayPort Maschio x1 1xHDMI Femmina HDMI V1.4 Connettore uscita 1xVGA Femmina (Max VGA 1920x1200) Risoluzione Risoluzioni HDMI Fino a 4KX2K@60HZ Risoluzioni VGA Fino a 1920X1200@60HZ Informazioni meccaniche 60×42×14mm parte principale Dimensioni ( L-P-A) Lunghezza cavo =150mm Peso (Netto) Informazioni ambientali Temperatura d’esercizio Da 0°C a +45°C Umidità operative Da 10% a 85% RH (senza condensa) Temperatura di stoccaggio... -
Page 5: Funzionamento
ADATTATORE DISPLAYPORT 1.2 A HDMI/VGA 4K 5.0 FUNZIONAMENTO 1) Collegare il connettore DisplayPort di questo prodotto con la periferica sorgente DisplayPort 2) Connettere la porta HDMI di questo prodotto al monitor HDMI 3) Connettere la porta VGA di questo prodotto con il monitor VGA 6.0 SCHEMA DI COLLEGAMENTO Sorgente DisplayPort Cavo... -
Page 6: Precauzioni Di Sicurezza E Manutenzione
Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive ®... - Page 7 DISPLAYPORT 1.2 TO HDMI/VGA 4K ADAPTER USER’S MANUAL TABLE OF CONTENTS 1.0 Introduction ..............................................2.0 Features ................................................... 3.0 Specifications ............................................4.0 Package Contents ......................................... 5.0 Operation ............................................... 6.0 Connection diagram ....................................7.0 Safety Precaution and maintenance ......................
-
Page 8: Introduction
DISPLAYPORT 1.2 TO HDMI/VGA 4K ADAPTER DISPLAYPORT 1.2 TO HDMI/VGA 4K ADAPTER Dear customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or using this product. Please keep this manual for future reference. -
Page 9: Specifications
DISPLAYPORT 1.2 TO HDMI/VGA 4K ADAPTER 3.0 SPECIFICATIONS Signal Inputs/Output Input Connector DisplayPort Male x1 1xHDMI Female HDMI V1.4 Output Connector 1xVGA Female (Max VGA 1920x1200) Resolutions HDMI Resolutions Up to 4KX2K@60HZ VGA Resolutions Up to 1920X1200@60HZ Mechanical 60×42×14mm main part Size (L-W-H) Cable length =150mm Weight (Net) Environmental Operating Temperature 0°C to +45°C Operating Humidity 10% to 85% RH (no condensation) Storage Temperature -10°C to +70°C Storage Humidity... -
Page 10: Operation
DISPLAYPORT 1.2 TO HDMI/VGA 4K ADAPTER 5.0 OPERATION 1) Connect DisplayPort of this product to a DisplayPort source device 2) Connect HDMI port of this product to an HDMI monitor 3) Connect VGA port of this product to a VGA monitor 6.0 CONNECTION DIAGRAM DisplayPort Source HDMI... -
Page 11: Safety Precaution And Maintenance
In compliance with EU Directive WEEE this product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ® standards and directives. - Page 12 www.techly.com...
