NEO Filterschächte Fl-1 und Fl-2
Einbau- und Gebrauchsanweisung
Filterschächte Fl-1 und Fl-2
(Seite 2-8)
Installation and Operating Instructions
Fl-1 and Fl-2 Filter Shafts
(Page 9-15)
Filterschacht Fl-1
Filterschacht Fl-2
Advertisement
Related Manuals for Premier Tech Aqua Rewatec Fl-1
Summary of Contents for Premier Tech Aqua Rewatec Fl-1

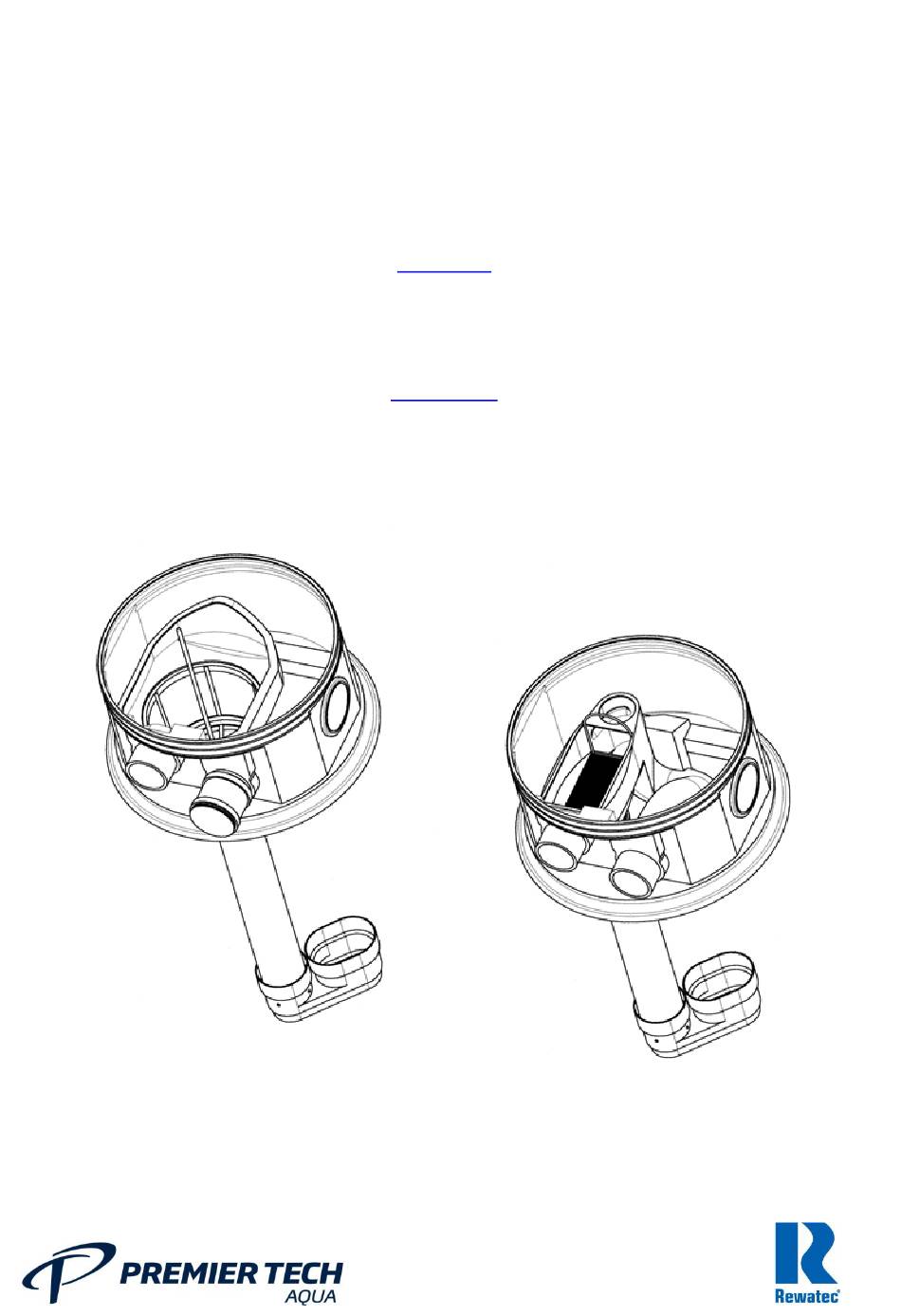

- Page 1 NEO Filterschächte Fl-1 und Fl-2 Einbau- und Gebrauchsanweisung Filterschächte Fl-1 und Fl-2 (Seite 2-8) Installation and Operating Instructions Fl-1 and Fl-2 Filter Shafts (Page 9-15) Filterschacht Fl-1 Filterschacht Fl-2...
- Page 2 Anschluss eines DN100 Rohrs, z.B. für Versorgungsleitungen F1 A3: Dichtungsring als Dichtung zwischen Tankdom und Filterschacht F1 A mit spezieller Einbau- und Montageanleitung, siehe auch 3.3 Premier Tech Aqua • Rewatec ® 2/16 Filterchächte Fl-1 und Fl-2 DORW5030 - 24.02.2015...
- Page 3 Muffenstopfen DN100 für den Anschluss eines DN100 Rohrs, z.B. für Versorgungsleitungen F2 A3: Dichtungsring als Dichtung zwischen Tankdom und Filterschacht F2 A mit spezieller Einbau- und Montageanleitung, siehe auch 3.3 Premier Tech Aqua • Rewatec ® 3/16 Filterchächte Fl-1 und Fl-2 DORW5030 - 24.02.2015...
- Page 4 Die Filterschächte F1 A und F2 A sowie die Aluminiumprofile F1 A1 und F2 A1 sind baugleich, tragen aber wegen unterschiedlicher Anwendungszusammenhänge unterschiedliche Bezeichnungen. Das Aluminium-U-Profil wird mit der Öffnung nach unten auf die im Filterschacht vorhandenen Noppen geschoben. Gut festdrücken! Premier Tech Aqua • Rewatec ® 4/16 Filterchächte Fl-1 und Fl-2 DORW5030 - 24.02.2015...
- Page 5 Länge des Zulaufrohrs (F1 C, F2 C) entscheidend ist. Eine detaillierte Beschreibung des Montagevorgangs findet sich in der Einbau- und Montageanleitung des strömungskontrollierenden Zulauftopfes (F1 B und F2 B). Premier Tech Aqua • Rewatec ® 5/16 Filterchächte Fl-1 und Fl-2 DORW5030 - 24.02.2015...
- Page 6 Aufsetzen der Auflagerebene des Filtereinsatzes auf die Aluminiumschiene (F1 A3) im Filterschacht Eindrücken des Rohrstutzens des Filtergehäuses in die Aussparung des Filterschachts Nach dem Einsetzen auf festen, verspannungsfreien Sitz prüfen. Ausbau in umgekehrter Reihenfolge. Premier Tech Aqua • Rewatec ® 6/16 Filterchächte Fl-1 und Fl-2 DORW5030 - 24.02.2015...
- Page 7 Aufsetzen der Auflagerebene des Filtergehäuses auf die Aluminiumschiene (F2 A3) im Filterschacht Eindrücken des Rohrstutzens des Filtergehäuses in die Aussparung des Filterschachts Nach dem Einsetzen auf festen, verspannungsfreien Sitz prüfen. Ausbau in umgekehrter Reihenfolge. Premier Tech Aqua • Rewatec ® 7/16 Filterchächte Fl-1 und Fl-2 DORW5030 - 24.02.2015...
- Page 8 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten., Premier Tech Aqua • Rewatec ® 8/16 Filterchächte Fl-1 und Fl-2...
- Page 9 F1 A3: Sealing ring to form a seal between the tank dome and filter shaft F1 A with specific installation and assembly instructions, see also 3.3 Premier Tech Aqua • Rewatec ® 9/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
- Page 10 DN100 pipe, e.g. for supply lines F2 A3: Sealing ring to form a seal between the tank dome and filter shaft F2 A with specific installation and assembly instructions, see also Premier Tech Aqua • Rewatec ® 10/16 Filter Shafts Fl-1 and Fl-2...
- Page 11 The aluminium U profile is positioned with the opening facing downwards and pushed onto the knobs in the filter shaft. Press firmly. Premier Tech Aqua • Rewatec ® 11/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
- Page 12 A detailed description of the assembly process can be found in the installation and assembly instructions for the calming inlet container (F1 B and F2 B). Premier Tech Aqua • Rewatec ® 12/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
- Page 13 Push the pipe socket on the filter housing into the hole in the filter shaft. Once you have inserted it, check that it is secure and that there is no distortion. Follow the sequence in reverse to remove. Premier Tech Aqua • Rewatec ® 13/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
- Page 14 Push the pipe socket on the filter housing into the hole in the filter shaft. Once you have inserted it, check that it is secure and that there is no distortion. Follow the sequence in reverse to remove. Premier Tech Aqua • Rewatec ® 14/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
- Page 15 Technical changes and rights reserved. No liability for misprints The contents of the technical documentation are a component of the guarantee terms Planning and installation regulations are to be followed, as well as the accident prevention regulations. Premier Tech Aqua • Rewatec ® 15/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
- Page 16 Notizen/Notes Premier Tech Aqua • Rewatec ® 16/16 Filter Shafts Fl-1 and Fl-2 DORW5030 - 24.02.2015...
