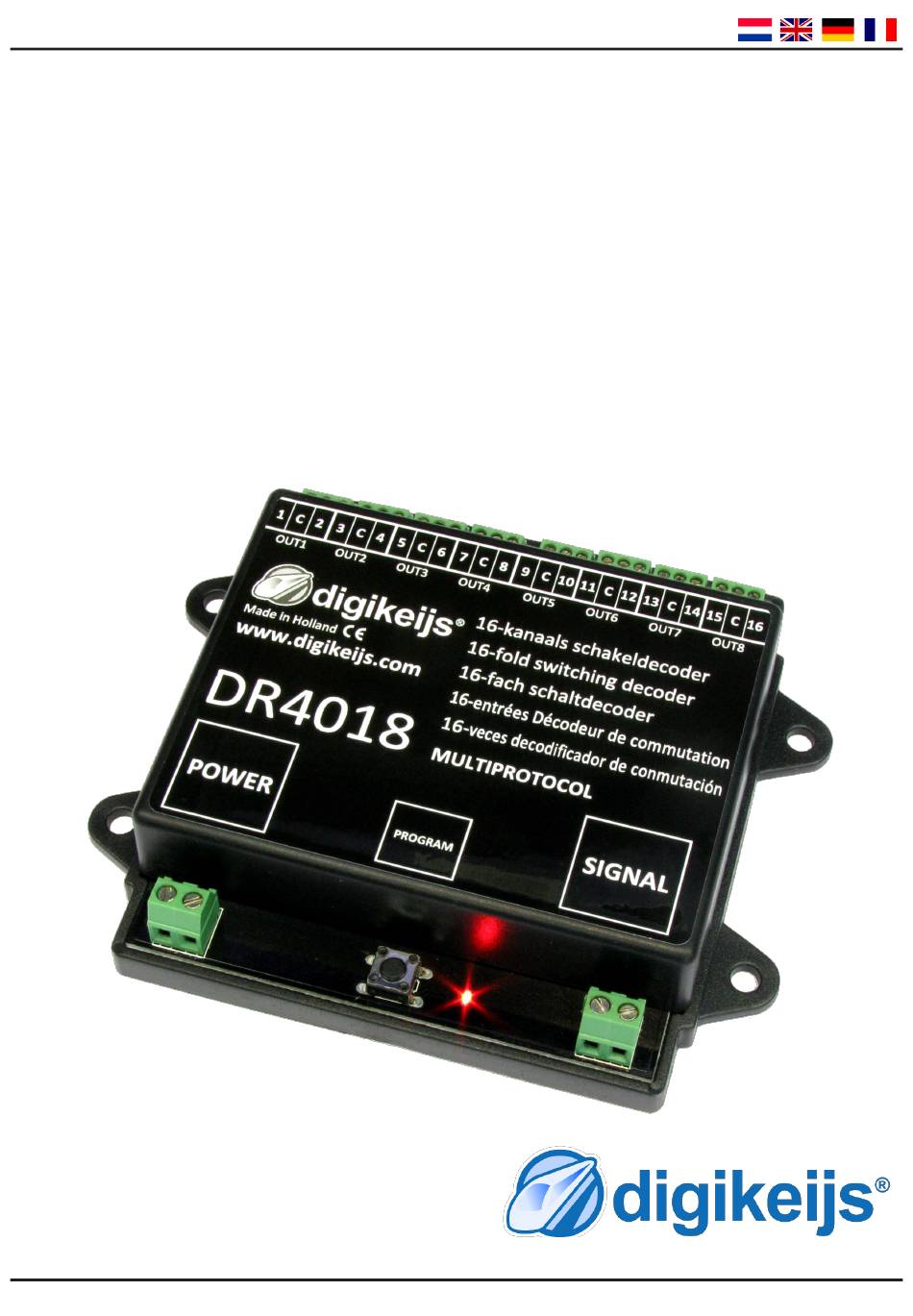

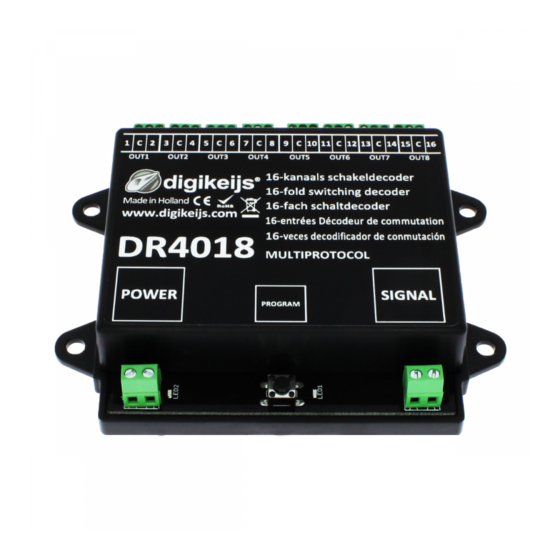

DR4018 DIGISWITCH (v1.34)
DR4018
DIGISWITCH
HANDLEIDING / MANUAL
BEDIENUNGSANLEITUNG / MANUEL
V1.34
(2015-05)
© Copyright 2005 – 2015 digikeijs, the Netherlands. All
rights re-served. No information, images or any part of
this document may be copied without the prior written
permission of Digikeijs.
www.digikeijs.com
Pagina / page / Seite / page 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the DR4018 DIGISWITCH and is the answer not in the manual?

Questions and answers

Related Manuals for Digikeijs DR4018 DIGISWITCH

Summary of Contents for Digikeijs DR4018 DIGISWITCH

  • Page 1 DIGISWITCH HANDLEIDING / MANUAL BEDIENUNGSANLEITUNG / MANUEL V1.34 (2015-05) © Copyright 2005 – 2015 digikeijs, the Netherlands. All rights re-served. No information, images or any part of this document may be copied without the prior written permission of Digikeijs. www.digikeijs.com...
  • Page 2 DR4018 DIGISWITCH (v1.34) INDEX Nederlandse Handleiding Pagina 4 Beschrijving van het product Pagina 5 Simpele start Pagina 6 CV / POM Programmeren Pagina 7 CV Lijst Pagina 10 Functiemappen Pagina 11 Geavanceerde instellingen English manual Page 11 Product description Page 12...
  • Page 3 DR4018 DIGISWITCH (v1.34) INDEX Specifieke Centrale instructies Pagina 34 Roco Z21 / Beginadres programmeren Pagina 35 Roco Z21 / Instellingen programmeren (POM) Pagina 36 Roco Multimaus / Beginadres programmeren Pagina 37 Roco Multimaus / Instellingen programmeren (POM) Pagina 39 Intellibox / Beginadres programmeren...

  • Page 4: Beschrijving Van Het Product

    DR4018 DIGISWITCH (v1.34) GROEP A GROEP B Beschrijving van het product De DIGISWITCH schakeldecoder is een volledig program- meerbaar, multiprotocol schakeldecoder waarmee u al het denkbare op uw modelspoorbaan digitaal kunt scha- kelen. De schakeldecoder beschikt over 16 schakelbare uitgangen waarmee u bijvoorbeeld 16 lampen of 8 wis- sels kunt schakelen.
  • Page 5 DR4018 DIGISWITCH (v1.34) Snelle simpele start Doormiddel van onderstaande stappen kunt u direct aan de slag met de decoder als 8 Kanaals wisseldecoder. De module een adres geven Om te beginnen heeft de DR4018 module een adres nodig om te kunnen communiceren met uw centrale. Stan- daard wordt de module geleverd op adres “1”...
  • Page 6 DR4018 DIGISWITCH (v1.34) Instellingen wijzigen van de decoder Het wijzigen van instellingen zoals schakeltijd of het kiezen van één van de vele presets in CV47 kan op 2 verschillende manieren die hieronder worden beschreven. (1) CV Programmering / Uitlezing via programmeerspoor Deze manier van programmeren is een veel gebruikte manier die vrij ingewikkeld kan zijn.
  • Page 7 DR4018 DIGISWITCH (v1.34) CV Lijst CV Definities Bereik Waarde Primair adres laag 1-127 Primair adres hoog 1-127 Versie van de decoder Fabrikant-id waarde “ 8” leidt ertoe dat de fabrieksinstellingen worden ingesteld. 192-255 Uitgebreid adres hoge byte Uitgebreid adres lage byte...
  • Page 8 DR4018 DIGISWITCH (v1.34) CV Definities Bereik Waarde Uitgangsconfiguratie 1 0-255 Function Standaard Waarde Licht intensiteit / dimmer. Waarde 0 is complete gedimd. Waarde 15 is maximale lichtsterkte. 0 - 3 0-15 Fade in and Fade out effect. Waarde 0 is uit. Waarde 1 is aan. Fade snelheid is regelbaar in CV111.
  • Page 9 DR4018 DIGISWITCH (v1.34) Functiemappen uitgang 1 t/m 16 Via onderstaande tabel kunt u de verschillende uitgangen van de DR4018 module (1 t/m 16) koppelen aan de schakeltoetsen op uw centrale. Dit kan handig zijn op het moment dat u met 1 toets meerdere uitgangen tege- lijk zou willen schakelen.
  • Page 10 DR4018 DIGISWITCH (v1.34) Sein functiemappen uitgang (EXPERT) Via onderstaande tabel zijn de verschillende sein nummers gekoppeld aan uitgangsgroepen. Het wijzigen van deze configuratie kan handig zijn op het moment dat u zowel seinen als wissels gecombineerd gaat aanstruren met dezelfde module.

  • Page 11: Product Description

    DR4018 DIGISWITCH (v1.34) GROUP A GROUP B Product description The DIGISWITCH switching decoder is a fully programma- ble, multi-protocol switching decoder that can digitally switch anything imaginable on your model railway. The switching decoder has 16 switchable outlets which can, for example, switch 16 lights or 8 sets of points.

  • Page 12: Quick Start

    DR4018 DIGISWITCH (v1.34) Quick start Follow these steps to start using your decoder as an 8-channel switching decoder straight away. Give the module an address The DR4018 module first needs an address to be able to communicate with your control unit.
  • Page 13 DR4018 DIGISWITCH (v1.34) Modify the decoder’s settings There are two ways of changing the decoder’s settings and/or switching time, or chosing one of the many presets in CV47. They are described below. (1) CV Programming / reading through the programming track This common way of programming can become rather complicated.
  • Page 14 DR4018 DIGISWITCH (v1.34) CV List CV Definition Range Value Primary Address Low 1-127 Primary Address High 1-127 Version of the decoder Manufacturer ID Writing the value “8” will reset the decoder to it’s factory settings Extended Address high byte 192-255...
  • Page 15 DR4018 DIGISWITCH (v1.34) CV Definition Range Value Output Configuration 1 0-255 Function Default Value Intensity of the output. Also called dimmer. Where 0 is completely off and 15 completely on. 0 - 3 0-15 Fade in and fade out effect. " 0" = no fading " 1" = fading active.
  • Page 16 DR4018 DIGISWITCH (v1.34) Function mapping outputs 1 through 16 This table shows you how to connect the different outputs on the DR4018 module (1 through 16) to the swit- ching keys on your control unit. This is useful when you want to switch more than one output at the same time with one key.

  • Page 17: Output Pulse Times

    DR4018 DIGISWITCH (v1.34) Signal function mapping output (EXPERT) This table shows how the different signal numbers are coupled to output groups. It can be useful to change this configuration when you want to control both signals and points with the same module.
  • Page 18 DR4018 DIGISWITCH (v1.34) GRUPPE A GRUPPE B Produktbeschreibung Der DIGISWITCH Schaltdecoder ist ein voll program- mierbarer Multiprotokoll-Schaltdecoder, der auf digita- le Weise alles, was Sie sich nur vorstellen können, auf Ihrer Modelleisenbahn schalten kann. Der Schaltdeco- der hat 16 verstellbare Ausgänge, die zum Beispiel zwi- schen 16 Lichtern oder 8 Weichen schalten können.
  • Page 19 DR4018 DIGISWITCH (v1.34) Schnellstart Befolgen Sie diese Schritte, um Ihren Decoder sofort als 8-fachen Schaltdecoder zu verwenden. Bestimmen Sie eine Adresse für das Modul Als erstes braucht das DR4018 Modul eine Adresse, um mit Ihrer Kontrolleinheit kommunizieren zu können. Das Modul hat standardmäßig die Adresse “1” und ist als Wechseldecoder in DCC Format eingestellt.
  • Page 20 DR4018 DIGISWITCH (v1.34) Änderungen der Decoder Einstellungen Man kann auf zwei Weisen die Einstellungen und/oder Schaltzeiten des Decoders ändern, oder eine der vielen Voreinstellungen in CV47 auswählen. Diese beiden Methoden werden hier beschrieben. (1) CV Programmierung / Lesen am Programmiergleis Diese geläufige Art der Programmierung kann ziemlich kompliziert werden.
  • Page 21 DR4018 DIGISWITCH (v1.34) CV Liste CV Definition Bereich Wert Primäradresse tief 1-127 Primäradresse hoch 1-127 Version des Decoders Hersteller-ID Durch Eingabe des Wertes “8” wird der Decoder auf die Werkeinstellungen zurückgesetzt Ausführliche Adresse hohes Byte 192-255 128-255 Ausführliche Adresse niedriges Byte...
  • Page 22 DR4018 DIGISWITCH (v1.34) CV Definition Bereich Wert Ausgangskonfiguration 1 0-255 Funktion Standard Wert Lichtintensität/Dimmer “ 0” = vollständig ausgeschaltet, “ 15” = maxi- male Lichtintensität. 0 - 3 0-15 Fade-in und Fade-out Effekt. " 0" = Fading ausgeschaltet. " 1" = Fa- ding eingeschaltet.
  • Page 23 DR4018 DIGISWITCH (v1.34) Funktionsmapping Ausgänge 1 bis 16 In dieser Tabelle können Sie sehen, wie Sie die verschiedenen Ausgänge des DR4018 Moduls (1 bis 16) mit den Schaltschlüsseln Ihrer Kontrolleinheit verbinden. Dies ist nützlich, wenn Sie mehrere Ausgänge gleichzeitig mit einem Schlüssel schalten wollen.
  • Page 24 DR4018 DIGISWITCH (v1.34) Signal Funktionsmapping Ausgang (EXPERT) In dieser Tabelle sehen Sie, wie die verschiedenen Signalnummern mit Ausgangsgruppen verbunden werden. Es kann nützlich sein, diese Einstellung zu ändern, wenn Sie Weichen und Signale mit dem gleichen Modul steuern wollen. AUSGÄNGE 1 –4...

  • Page 25: Description Du Produit

    DR4018 DIGISWITCH (v1.34) Description du produit Groupe A Groupe B Le décodeur "DigiSwitch commutateur" est un décodeur multi-protocole commutateur entièrement programma- ble.La technique du numérique peut réaliserer tout ce que vous pouvez imaginer sur votre chemin de fer mini- ature.Le décodeur commutateur dispose de 16 sorties réglables qui peuvent, par exemple, contrôler 16 éclaira-...

  • Page 26: Démarrage Rapide

    DR4018 DIGISWITCH (v1.34) Démarrage rapide. Suivez ces étapes pour utiliser votre décodeur directement comme décodeur à 8 commutateurs. Indiquez une adresse pour le module La première chose nécessaire pour le module DR4018 est une adresse pour pouvoir communiquer avec le con- trôleur.
  • Page 27 DR4018 DIGISWITCH (v1.34) Modification des paramètres du décodeur Vous pouvez modifier les paramètres de deux façons, et / ou le temps de commutation du décodeur, ou sélecti- onnez un des nombreux préréglages dans la CV47. Deux méthodes sont décrites ici.
  • Page 28 DR4018 DIGISWITCH (v1.34) Liste des CV’S Définition de la CV Range Valeur d’usine Adresse n°1 (adresse courte basse) 1-127 Adresse n°1 (adresse haute) 1-127 Version du décodeur Identification du fabricant. L'écriture de la valeur "8" effectue une remise à zéro du décodeur aux valeurs d'usine.
  • Page 29 DR4018 DIGISWITCH (v1.34) CV Definities Range Value Configuration de la sortie n°1 0-255 Fonction Par défaut Valeur 0 - 3 Intensité de la sortie 1, 2, 3 (dimmer). Valeur "0" = éteint 0-15 Fade in, fade out : allumage et extinction progressif. "0" (+0) = rien, "1" (+16) = actif; vitesse allumage/extinction contrôlée par CV111.
  • Page 30 DR4018 DIGISWITCH (v1.34) Fonction de mappage des sorties 1 à 16. Dans ce tableau, vous pouvez voir comment connecter les différentes sorties du module DR4018 (1 à 16) avec les touches de déplacement de votre contrôleur. Ceci est utile si vous souhaitez connecter simultanément plusieurs sorties avec une clé.
  • Page 31 DR4018 DIGISWITCH (v1.34) Mappage de fonction signal de sortie (EXPERT) Ce tableau montre comment différents signaux sont connectés à des groupes de sortie. Il peut être utile de mo- difierces paramètres si vous voulez contrôler aiguillages et signaux avec le même module.
  • Page 32 DR4018 DIGISWITCH (v1.34) PRESETS 0 1 2 3 6 13 PRESET 0 TL GROEP A TL GROEP B PRESET 2 1x 16 TL GROEP PRESET 4 & 5 PRESET 3 www.digikeijs.com Pagina / page / Seite / page 32...
  • Page 33 DR4018 DIGISWITCH (v1.34) PRESET 7 PRESET 11 PRESET 8 PRESET 12 DR4103 PRESET 9 PRESET 10 www.digikeijs.com Pagina / page / Seite / page 33...
  • Page 34 DR4018 DIGISWITCH (v1.34) ROCO Z21 / z21 Beginadres programmeren (OUT1) Sluit de DR4018 aan op de de ‘Main Track’ / ‘Track out’ van uw Z21 Configureer een wissel met het gewenste startadres in de bijbehorende Z21 app. Druk eenmaal op de schakelaar van de DR4018. De rode led gaat branden.
  • Page 35 DR4018 DIGISWITCH (v1.34) ROCO Z21 / z21 CV programmeren via POM (Program On Main) In onderstaand voorbeeld gaan we de DR4018 programmeren op preset 1 via CV47. Sluit de DR4018 aan op de de ‘Main Track’ / ‘Track out’ van uw Z21 Programmeer de gewenste CV instelling via de Z21 applicatie.
  • Page 36 DR4018 DIGISWITCH (v1.34) ROCO Multimaus Beginadres programmeren (OUT1) Sluit de DR4018 aan op de de ‘Main Track’ / ‘Track out’ van uw Multimaus systeem. Selecteer het gewenste wisseladres Druk eenmaal op de schakelaar van de DR4018. De rode led gaat branden.
  • Page 37 DR4018 DIGISWITCH (v1.34) ROCO Multimaus CV programmeren via POM (Program On Main) Sluit de DR4018 aan op de de ‘Main Track’ / ‘Track out’ van uw Multimaus systeem. Maak een nieuwe locomotief aan in de Multimause met locadres 9999 Klik op de link of rechts toets tot u bij onderstaand scherm komt.
  • Page 38 DR4018 DIGISWITCH (v1.34) ROCO Multimaus Druk nu eenmaal op de schakelaar van de DR4018. De rode led gaat branden. 10. U kunt nu de programmeeropdracht versturen door nogmaals op ‘OK’ te drukken. 11. Om de programmeer modus af te sluiten druk u nogmaals eenmaal op de schakelaar van de DR4018.
  • Page 39 DR4018 DIGISWITCH (v1.34) Intellibox Beginadres programmeren (OUT1) Sluit de DR4018 aan op de de ‘Main Track’ / ‘Track out’ van uw Intellibox. Zet de Intellibox in ‘keyboard mode’ door op de [mode] knop te drukken tot ‘keyboard mode in het scherm verschijnt.
  • Page 40 DR4018 DIGISWITCH (v1.34) Intellibox CV programmeren via POM (Program On Main) Sluit de DR4018 aan op de de ‘Main Track’ / ‘Track out’ van uw Intellibox. Zet de Intellibox in ‘programming mode’ door op de [mode] knop te drukken tot ‘programming mode’...
  • Page 41 DR4018 DIGISWITCH (v1.34) Intellibox Druk nu op de [enter] toets om de gewenste CV waarde naar de DR4018 te versturen. Lok#9999: CV..49 = __2 Om de programmeer modus af te sluiten druk u nogmaals eenmaal op de schakelaar van de DR4018. De rode led gaat uit en de wijzigingen worden opgeslagen.
  • Page 42 DR4018 DIGISWITCH (v1.34) LENZ Beginadres programmeren (OUT1) Sluit de DR4018 aan op de de J en K (hoofdspoor) uitgang van uw LZV100 centrale. Druk op de [F] toets totdat [* S/W *] in het scherm van de LH100 verschijnt. Druk vervol- gens op [ENTER].
  • Page 43 DR4018 DIGISWITCH (v1.34) LENZ CV programmeren via POM (Program On Main) Sluit de DR4018 aan op de de J en K (hoofdspoor) uitgang van uw LZV100 centrale. Druk op de [ CI ] toets en voer locadres ‘9999’ in. Druk vervolgens op [ENTER] Druk nu op de [F] toets totdat de optie *PoM* in het scherm verschijnt.
  • Page 44 DR4018 DIGISWITCH (v1.34) LENZ CV programmeren via POM (Program On Main) Om de programmeer modus af te sluiten druk u nogmaals eenmaal op de schakelaar van de DR4018. De rode led gaat uit en de wijzigingen worden opgeslagen. LET OP! In sommige gevallen dient u na POM programmeren de module opnieuw te voorzien van een beginadres.
