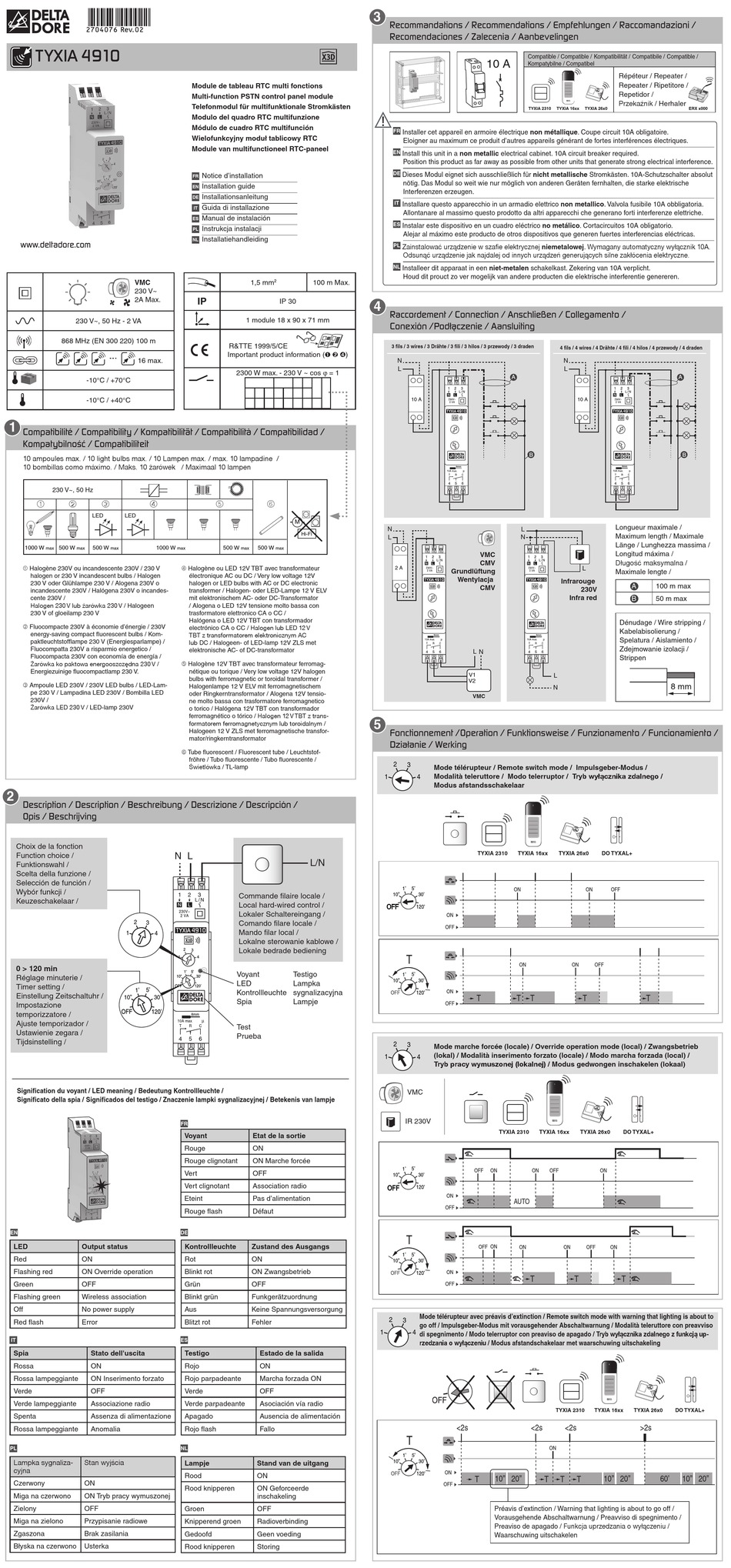

DELTA DORE TYXIA 4910 Installation Manual

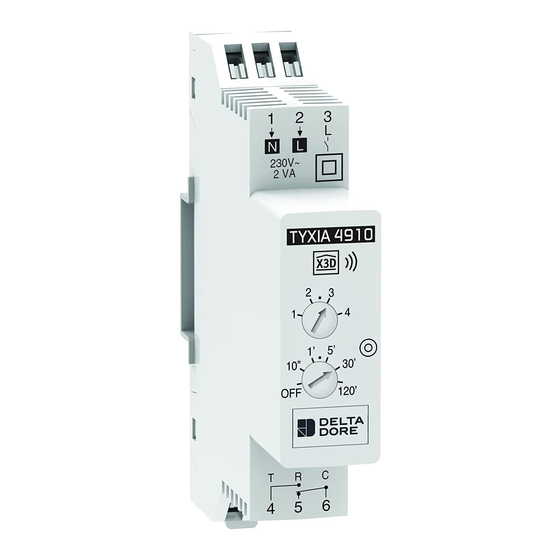

TYXIA 4910
www.deltadore.com
+
2
x x
230 V~, 50 Hz - 2 VA
868 MHz (EN 300 220) 100 m
-10°C / +70°C
-10°C / +40°C
1
Compatibilité / Compatibility / Kompatibilität / Compatibilità / Compatibilidad /
Kompatybilność / Compatibiliteit
10 ampoules max. / 10 light bulbs max. / 10 Lampen max. / max. 10 lampadine /
10 bombillas como máximo. / Maks. 10 żarówek / Maximaal 10 lampen
230 V~, 50 Hz
À Á Â
LED LED
1000 W 500 W 500 W
max max max
À Halogène 230V ou incandescente 230V / 230 V
halogen or 230 V incandescent bulbs / Halogen
230 V oder Glühlampe 230 V / Alogena 230V o
incandescente 230V / Halógena 230V o incandes-
cente 230V /
Halogen 230 V lub żarówka 230 V / Halogeen
230 V of gloeilamp 230 V
Á Fluocompacte 230V à économie d'énergie / 230V
energy-saving compact fluorescent bulbs / Kom-
paktleuchtstofflampe 230 V (Energiesparlampe) /
Fluocompatta 230V a risparmio energetico /
Fluocompacta 230V con economía de energía /
Żarówka ko paktowa energooszczędna 230 V /
Energiezuinige fluocompactlamp 230 V.
 Ampoule LED 230V / 230V LED bulbs / LED-Lam-
pe 230 V / Lampadina LED 230V / Bombilla LED
230V /
Żarówka LED 230 V / LED-lamp 230V
2
Description / Description / Beschreibung / Descrizione / Descripción /
Opis / Beschrijving
Choix de la fonction
Function choice /
Funktionswahl /
Scelta della funzione /
Selección de función /
Wybór funkcji /
Keuzeschakelaar /
1
0 > 120 min
Réglage minuterie /
Timer setting /
Einstellung Zeitschaltuhr /
10"
Impostazione
temporizzatore /
Ajuste temporizador /
Ustawienie zegara /
Tijdsinstelling /
Signification du voyant / LED meaning / Bedeutung Kontrollleuchte /
Significato della spia / Significados del testigo / Znaczenie lampki sygnalizacyjnej / Betekenis van lampje
EN
LED Output status
Red ON
Flashing red ON Override operation
Green OFF
Flashing green Wireless association
Off No power supply
Red flash Error
IT
Spia Stato dell'uscita
Rossa ON
Rossa lampeggiante ON Inserimento forzato
Verde OFF
Verde lampeggiante Associazione radio
Spenta Assenza di alimentazione
Rossa lampeggiante Anomalia
PL
Lampka sygnaliza- Stan wyjścia
cyjna
Czerwony ON
Miga na czerwono ON Tryb pracy wymuszonej
Zielony OFF
Miga na zielono Przypisanie radiowe
Zgaszona Brak zasilania
Błyska na czerwono Usterka
Module de tableau RTC multi fonctions
Multi-function PSTN control panel module
Telefonmodul für multifunktionale Stromkästen
Modulo del quadro RTC multifunzione
Módulo de cuadro RTC multifunción
Wielofunkcyjny moduł tablicowy RTC
Module van multifunctioneel RTC-paneel
Notice d'installation
FR
Installation guide
EN
Installationsanleitung
DE
Guida di installazione
IT
Manual de instalación
ES
Instrukcja instalacji
PL
Installatiehandleiding
NL
VMC 1,5 mm
230 V~
2A Max. IP
1 module 18 x 90 x 71 mm
R&TTE 1999/5/CE
Important product information (Ê Ë Í)
16 max.
2300 W max. - 230 V ~ cos j = 1
Ã Ä Å
1000 W 500 W 500 W
max max
à Halogène ou LED 12V TBT avec transformateur
électronique AC ou DC / Very low voltage 12V
halogen or LED bulbs with AC or DC electronic
transformer / Halogen- oder LED-Lampe 12 V ELV
mit elektronischem AC- oder DC-Transformator
/ Alogena o LED 12V tensione molto bassa con
trasformatore elettronico CA o CC /
Halógena o LED 12V TBT con transformador
electrónico CA o CC / Halogen lub LED 12 V
TBT z transformatorem elektronicznym AC
lub DC / Halogeen- of LED-lamp 12V ZLS met
elektronische AC- of DC-transformator
Ä Halogène 12V TBT avec transformateur ferromag-
nétique ou torique / Very low voltage 12V halogen
bulbs with ferromagnetic or toroidal transformer /
Halogenlampe 12 V ELV mit ferromagnetischem
oder Ringkerntransformator / Alogena 12V tensio-
ne molto bassa con trasformatore ferromagnetico
o torico / Halógena 12V TBT con transformador
ferromagnético o tórico / Halogen 12 V TBT z trans-
formatorem ferromagnetycznym lub toroidalnym /
Halogeen 12 V ZLS met ferromagnetische transfor-
mator/ringkerntransformator
Å Tube fluorescent / Fluorescent tube / Leuchtstof-
fröhre / Tubo fluorescente / Tubo fluorescente /
Świetlówka / TL-lamp
N L
Commande filaire locale /
Local hard-wired control /
Lokaler Schaltereingang /
2
3 Comando filare locale /
TYXIA 4910
Mando filar local /
4
Lokalne sterowanie kablowe /
Lokale bedrade bediening
2 3
1 4
5'
1' Voyant
10" 30'
LED
5'
1'
Kontrollleuchte
30'
Spia
8mm
Test
Prueba
FR
Voyant Etat de la sortie
Rouge ON
Rouge clignotant ON Marche forcée
Vert OFF
Vert clignotant Association radio
Eteint Pas d'alimentation
Rouge flash Défaut
DE
Kontrollleuchte Zustand des Ausgangs
Rot ON
Blinkt rot ON Zwangsbetrieb
Grün OFF
Blinkt grün Funkgerätzuordnung
Aus Keine Spannungsversorgung
Blitzt rot Fehler
ES
Testigo Estado de la salida
Rojo ON
Rojo parpadeante Marcha forzada ON
Verde OFF
Verde parpadeante Asociación vía radio
Apagado Ausencia de alimentación
Rojo flash Fallo
NL
Lampje Stand van de uitgang
Rood ON
Rood knipperen ON Geforceerde
inschakeling
Groen OFF
Knipperend groen Radioverbinding
Gedoofd Geen voeding
Rood knipperen Storing
3
Recommandations / Recommendations / Empfehlungen / Raccomandazioni /
Recomendaciones / Zalecenia / Aanbevelingen
FR Installer cet appareil en armoire électrique non métallique. Coupe circuit 10A obligatoire.
Eloigner au maximum ce produit d'autres appareils générant de fortes interférences électriques.
EN Install this unit in a non metallic electrical cabinet. 10A circuit breaker required.
Position this product as far away as possible from other units that generate strong electrical interference.
DE Dieses Modul eignet sich ausschließlich für nicht metallische Stromkästen. 10A-Schutzschalter absolut
nötig. Das Modul so weit wie nur möglich von anderen Geräten fernhalten, die starke elektrische
Interferenzen erzeugen.
IT Installare questo apparecchio in un armadio elettrico non metallico. Valvola fusibile 10A obbligatoria.
Allontanare al massimo questo prodotto da altri apparecchi che generano forti interferenze elettriche.
ES Instalar este dispositivo en un cuadro eléctrico no metálico. Cortacircuitos 10A obligatorio.
Alejar al máximo este producto de otros dispositivos que generen fuertes interferencias eléctricas.
PL Zainstalować urządzenie w szafie elektrycznej niemetalowej. Wymagany automatyczny wyłącznik 10A.
Odsunąć urządzenie jak najdalej od innych urządzeń generujących silne zakłócenia elektryczne.
NL Installeer dit apparaat in een niet-metalen schakelkast. Zekering van 10A verplicht.
Houd dit prouct zo ver mogelijk van andere producten die elektrische interferentie genereren.
100 m Max.
2
IP 30
4
Raccordement / Connection / Anschließen / Collegamento /
Conexión /Podłączenie / Aansluiting
3 fils / 3 wires / 3 Drähte / 3 fili / 3 hilos / 3 przewody / 3 draden
N
L
10 A
M
N
Hi-Fi
L
max
2 A
5
Fonctionnement /Operation / Funktionsweise / Funzionamento / Funcionamiento /
Działanie / Werking
2
3
1
2
3
1
2
3
L/N
1
1' 5'
10"
2
3
1
T
Testigo
1' 5'
10"
Lampka
sygnalizacyjna
2
3
Lampje
1
2
3
1
2
3
VMC
1
IR 230V
2
3
1
5'
1'
10"
2
3
T
1 4
1' 5'
10"
2 3
1 4
2
3
1 4
2
3
1 4
T
5'
1'
10"
Compatible / Compatible / Kompatibilität / Compatibile / Compatible /
10 A
Kompatybilne / Compatibel
TYXIA 2310
A
TYXIA 4910
B
8mm
L
N
VMC
CMV
Grundlüftung
Wentylacja
TYXIA 4910 TYXIA 4910
CMV
8mm 8mm
L N
V1 L
V2
N
VMC
Mode télérupteur / Remote switch mode / Impulsgeber-Modus /
Modalità teleruttore / Modo telerruptor / Tryb wyłącznika zdalnego /
4
Modus afstandsschakelaar
4
TYXIA 2310 TYXIA 16xx
4
ON
30'
ON
4
OFF
ON
30'
ON
T T T
OFF
4
Mode marche forcée (locale) / Override operation mode (local) / Zwangsbetrieb
(lokal) / Modalità inserimento forzato (locale) / Modo marcha forzada (local) /
4
Tryb pracy wymuszonej (lokalnej) / Modus gedwongen inschakelen (lokaal)
4
TYXIA 2310 TYXIA 16xx
4
OFF ON ON OFF
30'
ON
AUTO
OFF
OFF ON
ON
30'
ON
T
OFF
Mode télérupteur avec préavis d'extinction / Remote switch mode with warning that lighting is about to
go off / Impulsgeber-Modus mit vorausgehender Abschaltwarnung / Modalità teleruttore con preavviso
di spegnimento / Modo telerruptor con preaviso de apagado / Tryb wyłącznika zdalnego z funkcją up-
rzedzania o wyłączeniu / Modus afstandschakelaar met waarschuwing uitschakeling
<2s <2s
ON
30'
ON
10'' 20''
T T
OFF
Préavis d'extinction / Warning that lighting is about to go off /
Vorausgehende Abschaltwarnung / Preavviso di spegnimento /
Preaviso de apagado / Funkcja uprzedzania o wyłączeniu /
Waarschuwing uitschakelen
Répéteur / Repeater /
Repeater / Ripetitore /
Repetidor /
Przekaźnik / Herhaler
TYXIA 16xx TYXIA 26x0 ERX x000
4 fils / 4 wires / 4 Drähte / 4 fili / 4 hilos / 4 przewody / 4 draden
N
L
A
10 A
TYXIA 4910
B
8mm
Longueur maximale /
Maximum length / Maximale
Länge / Lunghezza massima /
Longitud máxima /
Długość maksymalna /
L
Maximale lengte /
Infrarouge
A 100 m max
230V
Infra red
B 50 m max
Dénudage / Wire stripping /
Kabelabisolierung /
Spelatura / Aislamiento /
Zdejmowanie izolacji /
Strippen
8 mm
TYXIA 26x0 DO TYXAL+
ON OFF
ON OFF
T T
TYXIA 26x0 DO TYXAL+
ON
ON OFF ON
T T
TYXIA 2310 TYXIA 16xx TYXIA 26x0 DO TYXAL+
<2s >2s
10'' 20'' 60' 10'' 20''
T T
