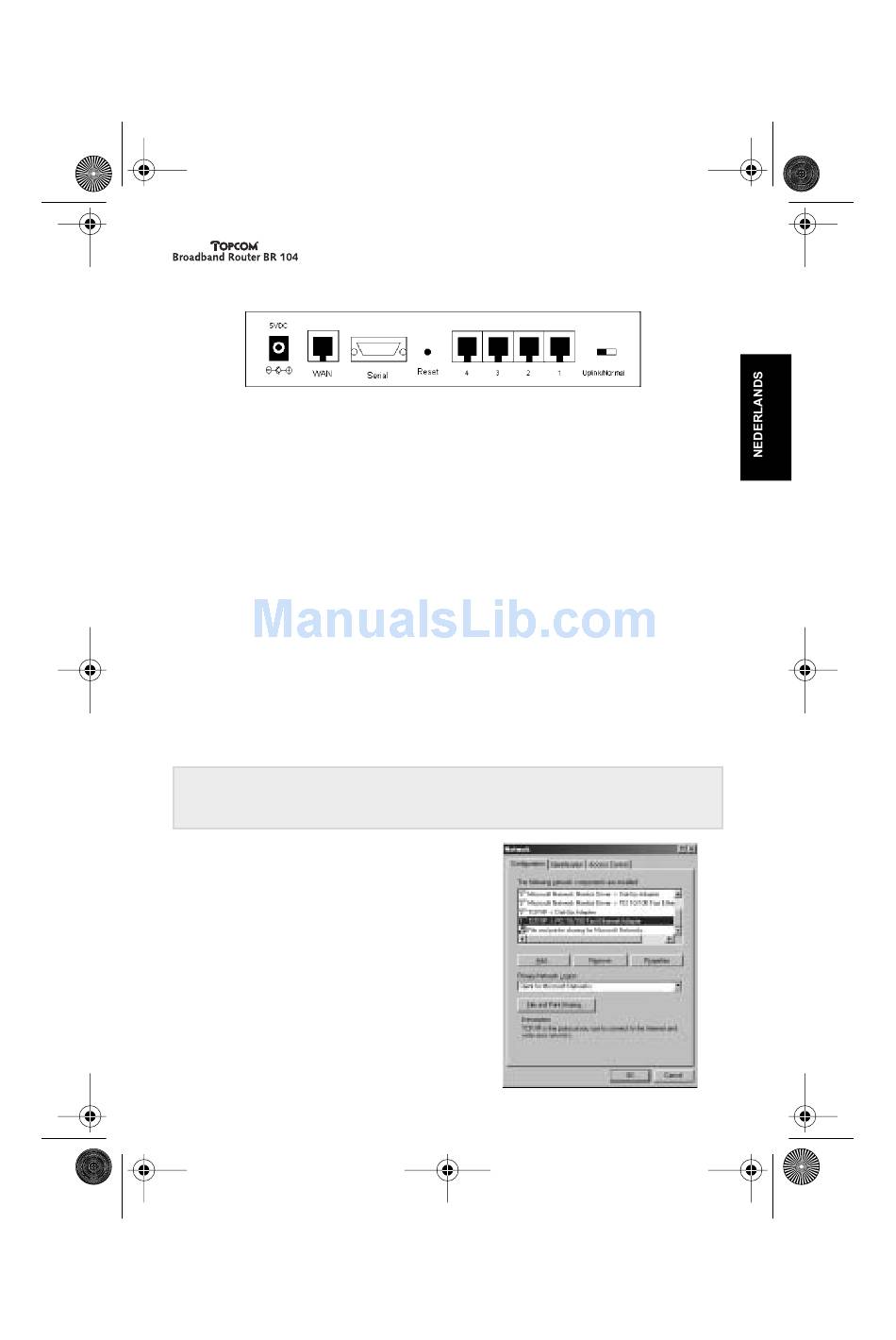

1 Het achterpaneel

• VOEDING (5V DC):
gelijkstroomadapter.
• WAN :
De WAN Ethernet-poort dient voor de aansluiting van uw ASDL- of
kabelmodem.
• Seriële poort:
Seriële poort dient voor de aansluiting van een 56K seriële modem
(optioneel).
• Poorten 1- 4:
Deze poorten dienen voor de aansluiting van apparaten in een
netwerk zoals pc's, FTP-servers of om het even welk apparaat dat u in uw netwerk
wenst op te nemen.
• Uplink/Normaal:
In de Uplink-modus dient poort 1 voor de uitbreiding van uw
netwerk middels de aansluiting van een andere switch of hub. In de Normale modus
heeft poort 1 geen uplink-functie.
• Reset-knop:
Druk op de Reset-knop en houd deze 5 tot 6 seconden ingedrukt om
de instellingen bij verstek te laden. Op die manier worden de fabrieksinstellingen voor
het apparaat geladen. Druk niet op de Reset-knop tenzij u de huidige gegevens wenst
te wissen.
2 Configuratie van de pc voor aansluiting op de kabel- of
DSL-router
Opmerking
-Het IP-adres bij verstek van de router is: 192.168.2.1
- DHCP server staat op ON
Als u geen statisch IP-adres wenst in te stel-
len op uw pc, moet u uw pc zodanig configur-
eren dat deze het IP-adres van de router
aanvaardt.
1 Klik op de Start -knop, selecteer
Instellingen en vervolgens
Configuratiescherm
2 Dubbelklik op het Netwerk -pictogram
3 In de configuratie schermen selecteert u het
TCP/IP protocol dat aan uw
netwerkkaart is gekoppeld.
De voedingspoort dient voor de aansluiting van de
9
