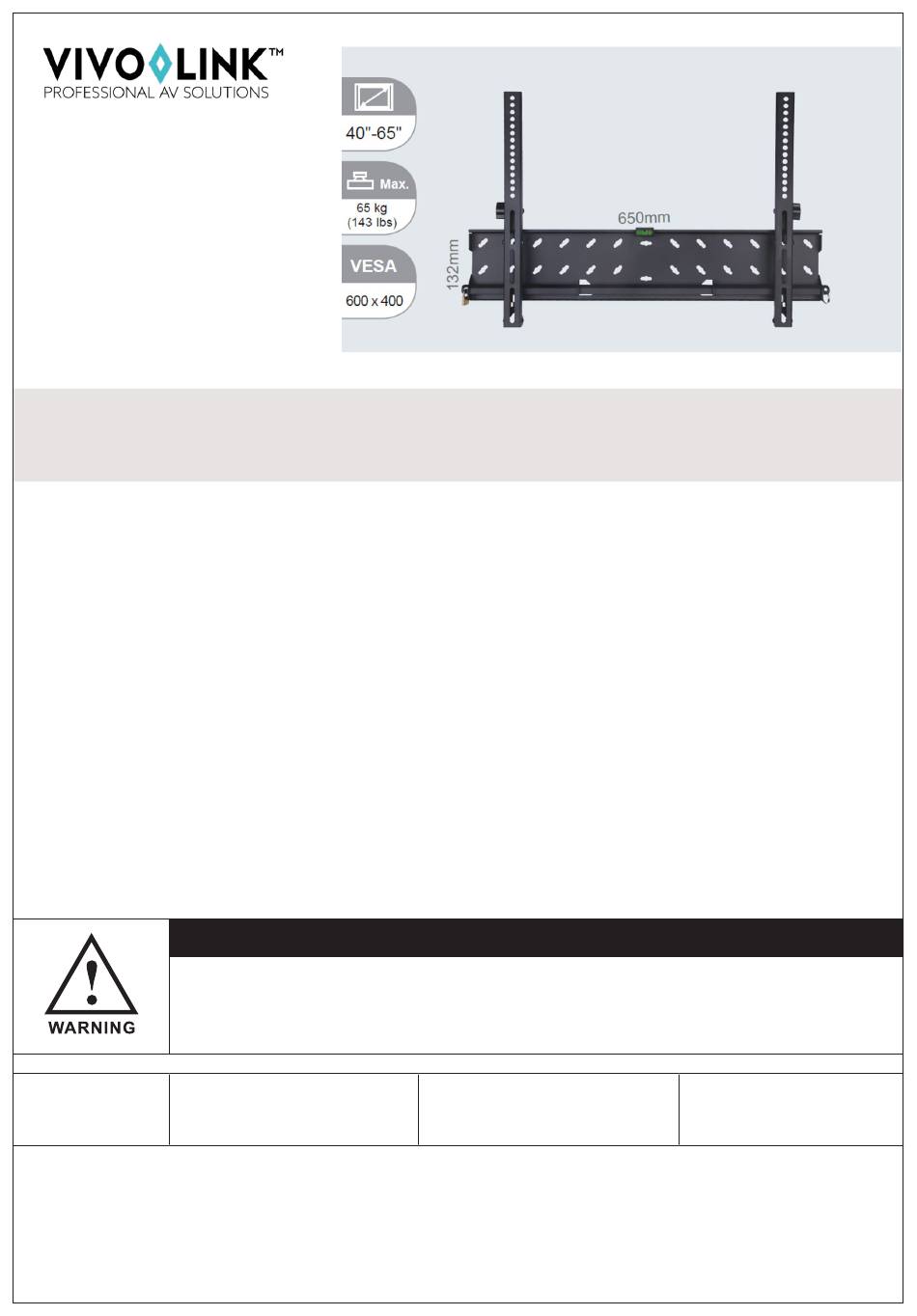

INSTALLATIONS-
VEJLEDNING
VLMW4065T
VESA tandarder
S
Op til 600x400
Udpakningsinstruktioner
Åben indpakningen forsigtigt og læg indholdet på et stykke pap eller en anden beskyttende over-
flade for at undgå beskadigelse. Kontroller at pakkens indhold stemmer overens med tilbehørs-
oversigten på næste side. Kontroller også om de medfølgende komponenter er modtaget ube-
skadiget. Brug ikke beskadigede eller defekte dele.
Vigtige sikkerhedsoplysninger
Montér og brug dette beslag med varsomhed. Læs venligst vejledningen inden påbegyndelse
af montering og følg nøje alle instruktioner. Benyt passende sikkerhedsudstyr under montering.
Kontakt venligst en kvalificeret håndværker for hjælp hvis du ikke forstår vejledningen eller er i
tvivl om sikkerheden ved montering. Hvis du er i tvivl om konstruktionen af din væg, bedes du
konsultere en kvalificeret installatør.
Brug ikke dette produkt til andre formål, eller i andre konfigurationer end de udtrykkeligt angivne
i denne vejledning. Vi fraskriver os hermed ethvert ansvar eller skade som følge af forkert monte-
ring eller forkert brug af dette produkt.
Dette beslag skal være forsvarligt fastgjort til væggen. Hvis beslaget ikke
er monteret korrekt, kan det resultere i at skærmen falder ned og eventuelt
beskadiger personer eller udstyr.
Nødvendigt
• 4 mm træbor
værktøj
• 8 mm betonbor
Bemærk: De skruer og beslag, der følger med denne indpakning, er ikke beregnet til montering i stål
konstruktioner og vægge af cementblokke, og du bedes derfor kontakte den lokale AV-installatør for
vejledning om hvilket tilbehør, som egner sig bedst til dette formål.
Vægt:
Op til 65 kg (1453 lbs)
ADVARSEL!
• Topnøglesæt
• Lægte søger
1
• Stjerneskruetrækker
• Tommestok

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VLMW4065T and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for VivoLink VLMW4065T

  • Page 1 INSTALLATIONS- VEJLEDNING VLMW4065T VESA tandarder Vægt: Op til 65 kg (1453 lbs) Op til 600x400 Udpakningsinstruktioner Åben indpakningen forsigtigt og læg indholdet på et stykke pap eller en anden beskyttende over- flade for at undgå beskadigelse. Kontroller at pakkens indhold stemmer overens med tilbehørs- oversigten på...
  • Page 2 TILBEHØRSOVERSIGT (1) Vægplade – a (1) Skærmbeslag – b1 (1) Skærmbeslag - b2 (1) Låsestang – c (4) M4x12 Bolt - d (4) M5x12 Bolt - e (4) M6x12 Bolt - f (4) M8x20 Bolt - g (4) M4x30 Bolt - dd (4) M5x30 Bolt - ee (4) M6x35 Bolt - ff (4) M8x40 Bolt - gg...
  • Page 3 Step 1 Montering af skærmbeslag på en skærm med flad bagside Fastslå først og fremmest hvilken størrelse bolte (d, e, f, g, dd, ee, ff, gg) din skærm kræver, følg derefter ned- enstående tegning. Boltene skrues fast til skærmen ved hjælp af de dertilhørende låseskiver (h, i, j, k) samt spændeskiver (l, m).
  • Page 4 Step 2B Montering af vægpladen Montering på trælægte Vægpladen (a) skal monteres på to trælægter med mindst 16” (406 mm) mellemrum. Brug en lægtesøger til at finde lægterne. Det kan være en god idé at bruge en syl eller et søm til at bestemme, hvor lægterne er placeret.
  • Page 5 INSTALLATION INSTRUCTION VLMW4065T VESA tandard: Weight: Up to 600x400 Up to 65 kg (1453 lbs) Unpacking Instructions Carefully open the carton, remove contents and lay out on cardboard or other protective surface to avoid damage. Check package contents against the Supplied Parts List in the next page to assure that all components were received undamaged.
  • Page 6 ENGLISH SUPPLIED PARTS LIST (1) Wall Plate – a (1) Monitor Bracket - b1 (1) Monitor Bracket - b2 (1) Locking Bar – c (4) M4x12 Bolt - d (4) M5x12 Bolt - e (4) M6x12 Bolt - f (4) M8x20 Bolt - g (4) M4x30 Bolt - dd (4) M5x30 Bolt - ee (4) M6x35 Bolt - ff...
  • Page 7 ENGLISH Step 1 Mounting the Monitor Brackets to a Monitor with Flat Back First of all, make sure which diameter of the Bolt (d, e, f, g, dd, ee, ff, gg) your monitor requires. Once you have deter- mined the correct diameter, please see the relative diagram as below. You will thread the Bolt into the monitor us- ing the correct Lock Washer (h, i , j, k) and Washer (l, m).
  • Page 8 ENGLISH Step 2B Mounting the Wall Plate to the Wall Wood Stud mounting: The Wall Plate (a) must be mounted to two studs at least 16” (406 mm) apart. Use a stud finder to locate two adjacent studs. It is a good idea to verify where the studs are located with an awl or thin nail.
