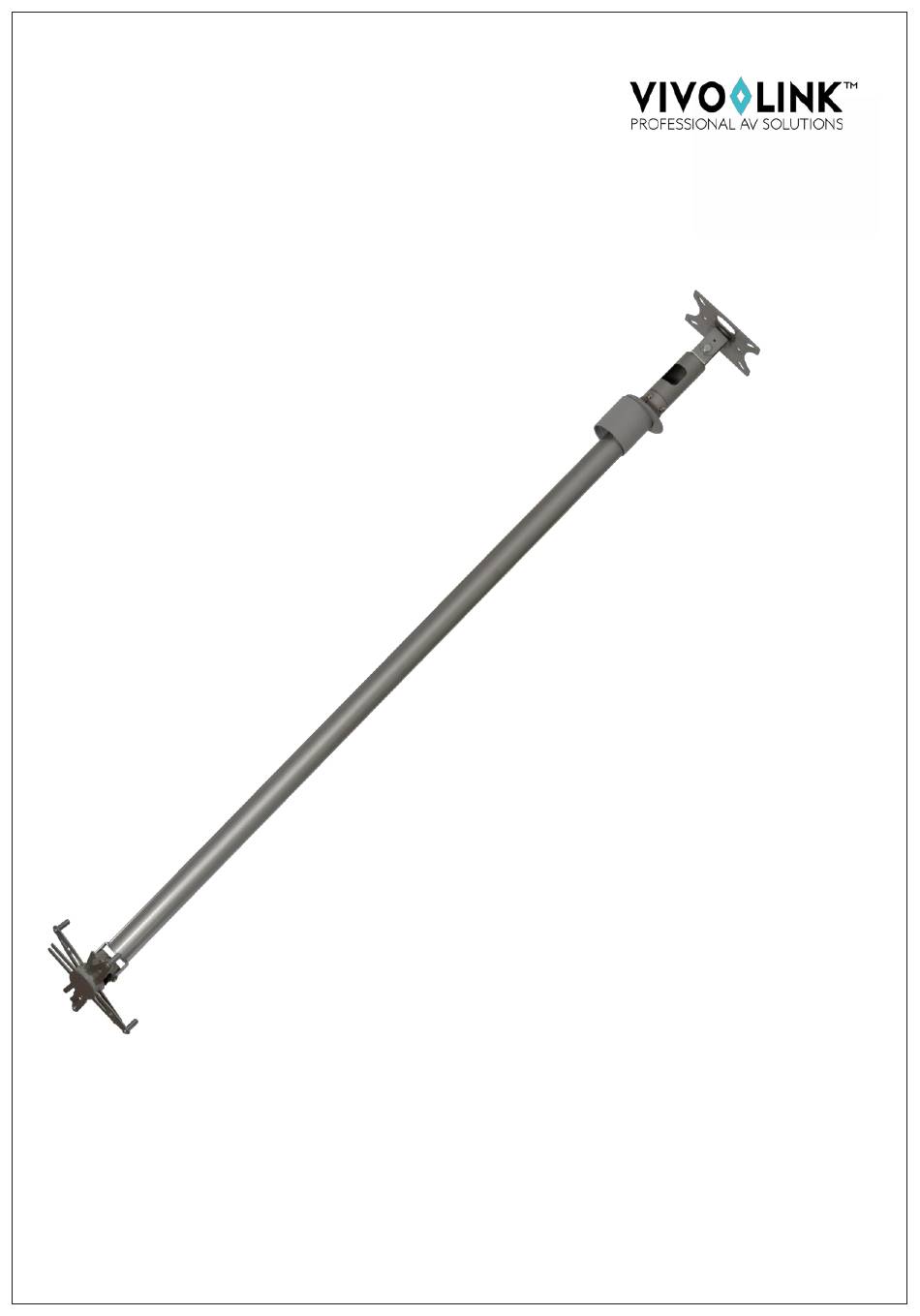

- Page 1 ENGLISH/DANSK OWNERS MANUAL VLMC1800 Projector bracket 180 cm...
- Page 2 ENGLISH • PAGE 1 WARNING Please be sure to read this owner’s manual and use your product only in accordance with the instructions. During installation take care to adhere to workplace health and safety laws Attach the bracket to a rated load-bearing structure. NEVER MOUNT CAGE OR BRACKET DIRECTLY TO A FALSE CEILING! •...
- Page 3 ENGLISH • PAGE 2 CONTENTS 1 x Manual 1 x Assembled Bracket x Pole Trim Disk 1 x Spanner 1 x Fall-arrest safety cable 4 x M10 bolts with plastic rawl plugs for ceiling attachment 1 x Hex Key 4 x M8x8 Pin Hex Bolts 4 x M8x14 Pin Hex Bolts 4 x Threaded sleeves 4 x M5x43 bolts for projector attachment...
- Page 4 ENGLISH • PAGE 3 BRACKET PARTS 1. Top plate 2. Ceiling Yoke. Top Coupler 3. 1.6m Pole 4. Bottom Yoke 5. Universal “Spider”Fitting ALTERNATIVE ASSEMBLY CONFIGURATIONS: Option A Option B Option C Standard configuration Sloped ceiling fitting installed Close-coupled without a pole...
- Page 5 ENGLISH • PAGE 4 INSTALLATION INSTRUCTIONS To make installation quick and easy, this product has already been partially assembled. This bracket is designed to be modular, and interchange with brackets that use the same 2” (51mm) pole standard. Assembly for the standard configuration (A) and sloped ceiling configuration (B): Use the M8 bolts and Rawl plugs included to fix top yoke to the ceiling.
- Page 6 ENGLISH • PAGE 5 Cut pole to length at ground level using a pipe cutter. You will need to drill new holes in the end of the pole a. Fit the drilling jig onto the end of the pole which has just been cut b.
- Page 7 ENGLISH • PAGE 6 For the standard configuration attach the pole to the top coupler, then attach the top coupler directly to the ceiling yoke. For the sloped ceiling configuration attach the pole to the top coupler, then connect the top coupler to the tilting mechanism, then connect all to the ceiling yoke.
- Page 8 ENGLISH • PAGE 7 Thread the input and power cables through the bracket’s cable management system. Input and Power Cables If you have a false ceiling, fit the included trim disk. 1. False Ceiling 2. Trim Disk...
- Page 9 ENGLISH • PAGE 8 Fix one end of fall-arrest cable to pole, and the other end to projector. Bottom pole fitting Fall-arrest cable Projector Turn on the projector on to calibrate image and adjust tilt. Lock off bottom yoke bolts. Fit the included cover over the swivel yoke.
- Page 10 2 ENGLISH • PAGE 9 Attach the projector to the spider/bottom yoke fitting to the projector, and attach all to the top piece of the tilting mechanism. Fix one end of fall-arrest cable to pole, and the other end to projector. OWNERS MANUAL 1 .Universal “Spider”...
- Page 11 DANSK MONTAGEVEJLEDNING VLMC1800 Projector bracket 180 cm Er du usikker på monteringsstedets bæreevne, foreslår vi, at du tester det med din kropsvægt ved forsigtigt at hænge ned i armene på det pågældende sted. Er du ikke tryg ved at gøre dette er det formodentlig ikke sikkert.
- Page 12 DANSK • SIDE 2 INDHOLD 1x Manual 1 x Samlet Beslag x Trimskive 1 x Spændenøgle 1 x Faldsikringskabel 4 x M10 bolte med plastik rawl plugs til loftmontering 1 x Nøgle 4 x M8x8 bolte 4 x M8x14 bolte 4 x Gevindskårne bøsninger 4 x M5x43 bolte til fastgørelse af projektor 4 x M4x43 bolte til fastgørelse af projektor...
-
Page 13: Dansk • Side
DANSK • SIDE 3 BESLAGETS DELE 1. Loftbeslag 2. Top samlebeslag 3. 1.6m stang 4. Bund styr 5. Universal “Spider”Fitting ALTERNATIVE SAMLINGSKONFIGURATONER: Mulighed A Mulighed B Mulighed C Standardkonfiguration Top vippemekanisme installeret Montering uden stang... - Page 14 DANSK • SIDE 4 INSTALLATIONSINSTRUKTIONER For at gøre installationen nem og hurtig er dette produkt allerede delvist samlet. Beslaget er designet modulært og vil fungere sammen med beslag, der anvender den samme 2” (51mm) stang standard. Samlevejledning for standard konfiguration (A) og skråt loft konfiguration (B): Anvend M8 boltene og de medfølgende Rawl plugs til at fastgøre loftbeslaget til loftet.
- Page 15 DANSK • SIDE 5 Tilskær stangen i den ønskede lændge med en rørskærer. Efter tilskæring er det nødvendigt at bore nye huller i stangens endea. Sæt boreskabelonen på enden af den stang, der er blevet tilskåret.: A. Anvend den medfølgende nøgle til fastgøring af boreskabelonen på stangen. B.
- Page 16 DANSK • SIDE 6 Fastgør projektoren til “Spider-Fitting-beslaget” og fasgør det hele til stangen.Universal “Spider” Fitting Projektor Stang...
- Page 17 DANSK • SIDE 7 Før input- og strømkabler gennem beslagets kabelføringssystem. Såfremt du har nedsænket loft, montér den medfølgende Trimskive. 1. Nedsænket loft 2.Trimskive...
- Page 18 DANSK • SIDE 8 Fastgør den ene ende af faldsikringskablet til stangen og den anden ende til projektoren. 1. Bundstyr 2. Faldsikringskabel3. Projektor Tænd projektoren, kalibrer billedet og justér hældningen. Lås bundjusteringsboltene. Sæt det medfølgende cover over bundstyret. 1. Cover...
- Page 19 DANSK • SIDE 9 Samlevejledning for montering uden stang (C) 1.Anvend M8 boltene og de medfølgende Rawl plugs til at fastgøre loftbeslaget til loftet. I tilfælde af betonloft, anvend da passende fastgørelsesmaterialer. 1. Loft 2. Rawl plugs 3. M10x25 Bolte 4.
