Einbauanleitung Zusatz‐Wegschalter PSQx02 und PSR
Installation Instructions Additional Position Switches
PSQx02 and PSR
Für Zusatz‐Wegschalter (PSR und PSQx02)und
For Additional Position Switches (PSR and PSQx02) and
Inhaltsverzeichnis / Table of content
1. Sicherheit/ Safety
2. Montagevorbereitungen / Assembly preparations
3. Einbau Zusatz‐Wegschalter / Installation of additional position switches
4. Einbau Zusatz‐Drehmomentschalter / Installation of additional torque switches
5. Einsetzen der Klemmleisten / Installation of terminal blocks
6. Einstellung Zusatz‐Drehmomentschalter / Adjusting additional torque switches
7. Einstellung Zusatz‐Wegschalter / Adjusting additional position switches
8. Klemmen‐Übersicht / Terminal overview
Version 25/01/2016 Art.No.: 8033433 ©2012 PS Automation
Zusatz‐Drehmomentschalter (PSQx02)
Additional Torque Switches (PSQx02)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PS Automation PSQ 02 Series
Summary of Contents for PS Automation PSQ 02 Series
- Page 1 Einbauanleitung Zusatz‐Wegschalter PSQx02 und PSR Installation Instructions Additional Position Switches PSQx02 and PSR Für Zusatz‐Wegschalter (PSR und PSQx02)und Zusatz‐Drehmomentschalter (PSQx02) For Additional Position Switches (PSR and PSQx02) and Additional Torque Switches (PSQx02) Inhaltsverzeichnis / Table of content 1. Sicherheit/ Safety 2. Montagevorbereitungen / Assembly preparations 3. Einbau Zusatz‐Wegschalter / Installation of additional position switches 4. Einbau Zusatz‐Drehmomentschalter / Installation of additional torque switches 5. Einsetzen der Klemmleisten / Installation of terminal blocks 6. Einstellung Zusatz‐Drehmomentschalter / Adjusting additional torque switches 7. Einstellung Zusatz‐Wegschalter / Adjusting additional position switches 8. Klemmen‐Übersicht / Terminal overview ...
- Page 2 1. Sicherheit/ Safety Vorsicht! Lebensgefährliche elektrische Spannung kann anliegen! Sach‐ oder Personenschäden sind durch geeignete Maßnahmen und Einhaltung der Sicherheitsstandards zu vermeiden! Caution! Dangerous electrical voltage can be present! Avoid personal or material damages by observing applicable regulations and safety standards! Standard‐Schalter mit Silber‐Kontakten sind geeignet für Schaltströme 100 mA bis 5 A bei 24 V bis 230 V AC/DC. Für geringere Schaltleistungen bis 0,12 VA (0,1 mA bis 100 mA bei 1 V bis 24 V AC/DC) empfehlen wir Schalter mit Gold‐Kontakten (2WE Gold). Standard switches with silver contacts are suitable for currents 100 mA to 5 A at voltages in the range of 24 V to 230 V AC/DC. For lower power up to 0,12 VA (0,1 mA to 100 mA at 1 V to 24 V AC/DC) we recommend switches with gold contacts (2WE Gold). 2. Montagevorbereitungen / Assembly preparations Leiterplatte lösen Remove PC‐board Wegschalter (für PSR / PSQx02) Drehmomentschalter (nur PSQx02) durch die Öffnung im Zentralträger führen. durch die Öffnung im Zentralträger führen (siehe Bild unten) (siehe Bild unten). Feed the position switches (for PSR/PSQx02) Feed the torque switches (only for PSQx02) through the gap in the plastic frame.

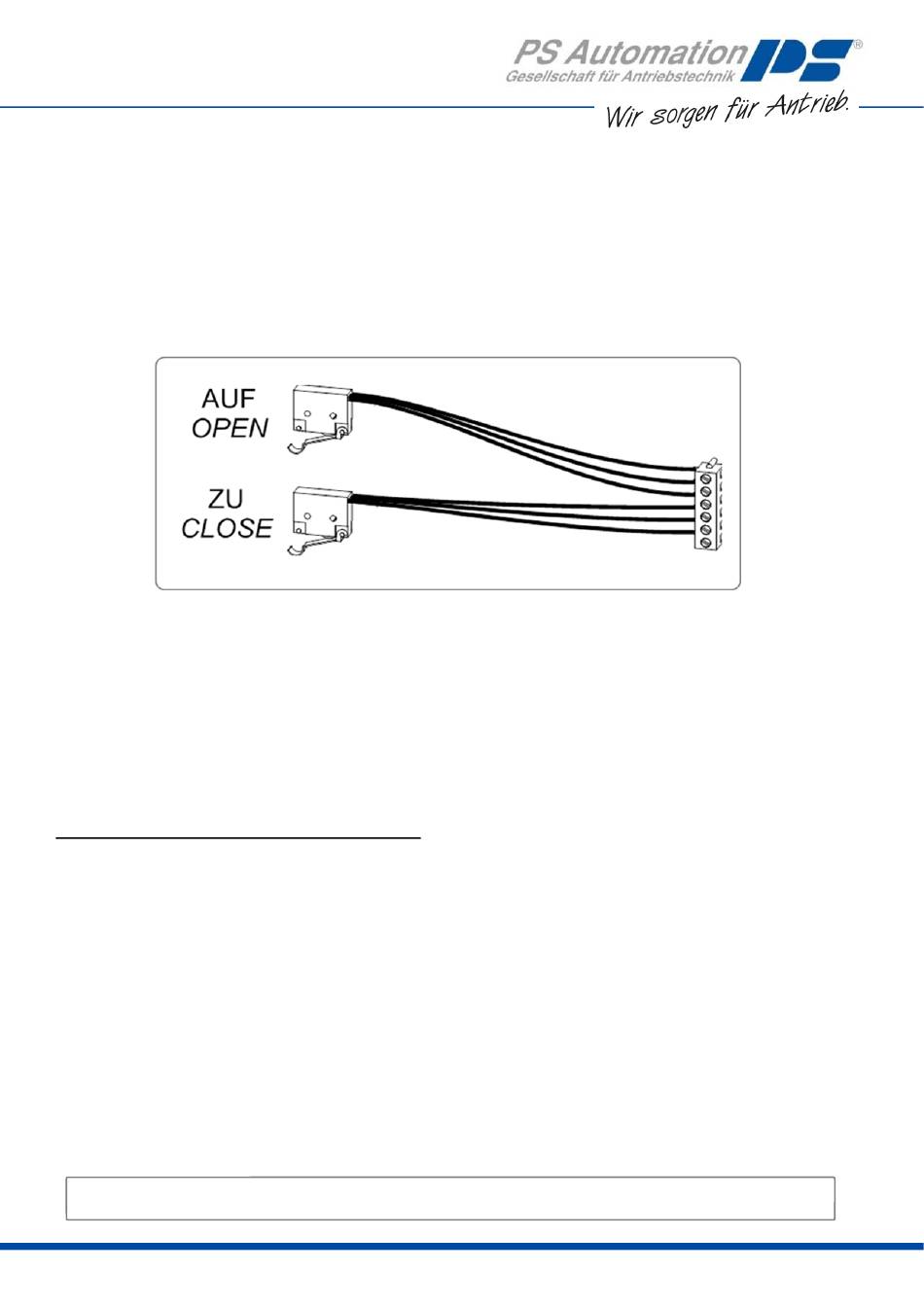

- Page 3 3. Einbau Zusatz‐Wegschalter / Installation of additional position switches Schalter einrasten Snap‐in the switches 1 = Drehmoschalter ZU (Abtrieb rechtsdrehend) Torque switch CLOSE (output turns cw) 2 = Drehmoschalter AUF (Abtrieb linksdrehend) Torque switch OPEN (output turns ccw) 4. Einsetzen der Klemmleisten / Installation of terminal blocks Klemmleiste Zusatz‐Wegschalter Terminal block additional position switches Klemmleiste Zusatz‐Drehmomentschalter Terminal block additional torque switches X6 = Zusatz‐Wegschalter ...
- Page 4 6. Einstellung Zusatz‐Wegschalter / Adjusting additional position switches 1 = Schaltnocke für ZU‐Richtung 3 = Steg als Gegenlager für Schraubendreher Switching cam for CLOSE direction Bridge for screwdriver support 2 = Schaltnocke für AUF‐Richtung Switching cam for OPEN direction 7. Klemmen‐Übersicht / Terminal overview PS Automation GmbH Gesellschaft für Antriebstechnik Philipp‐Krämer‐Ring 13 D‐67098 Bad Dürkheim Tel.: +49 (0) 63 22 ‐ 60 03 – 0 Fax: +49 (0) 63 22 ‐ 60 03 – 20 eMail: info@ps‐automation.com 4 www.ps‐automation.com ...
