Einbauanleitung Zusatz-Wegschalter PSQ-AMS
Installation Instructions Additional Position Switches
PSQ-AMS
Inhaltsverzeichnis / Table of content
1.
Sicherheit / Safety
2.
Lieferumfang / Scope of supply
3.
Lieferbare Ausführungen / Available versions
4.
Anschlussplan / Wiring diagram
5.
Montage Zusatzwegschalter / Mounting additional position switches
Version 2016/03/02 Art.No.: 8034734 ©2016 PS Automation GmbH
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for PS Automation PSQ-AMS
Summary of Contents for PS Automation PSQ-AMS

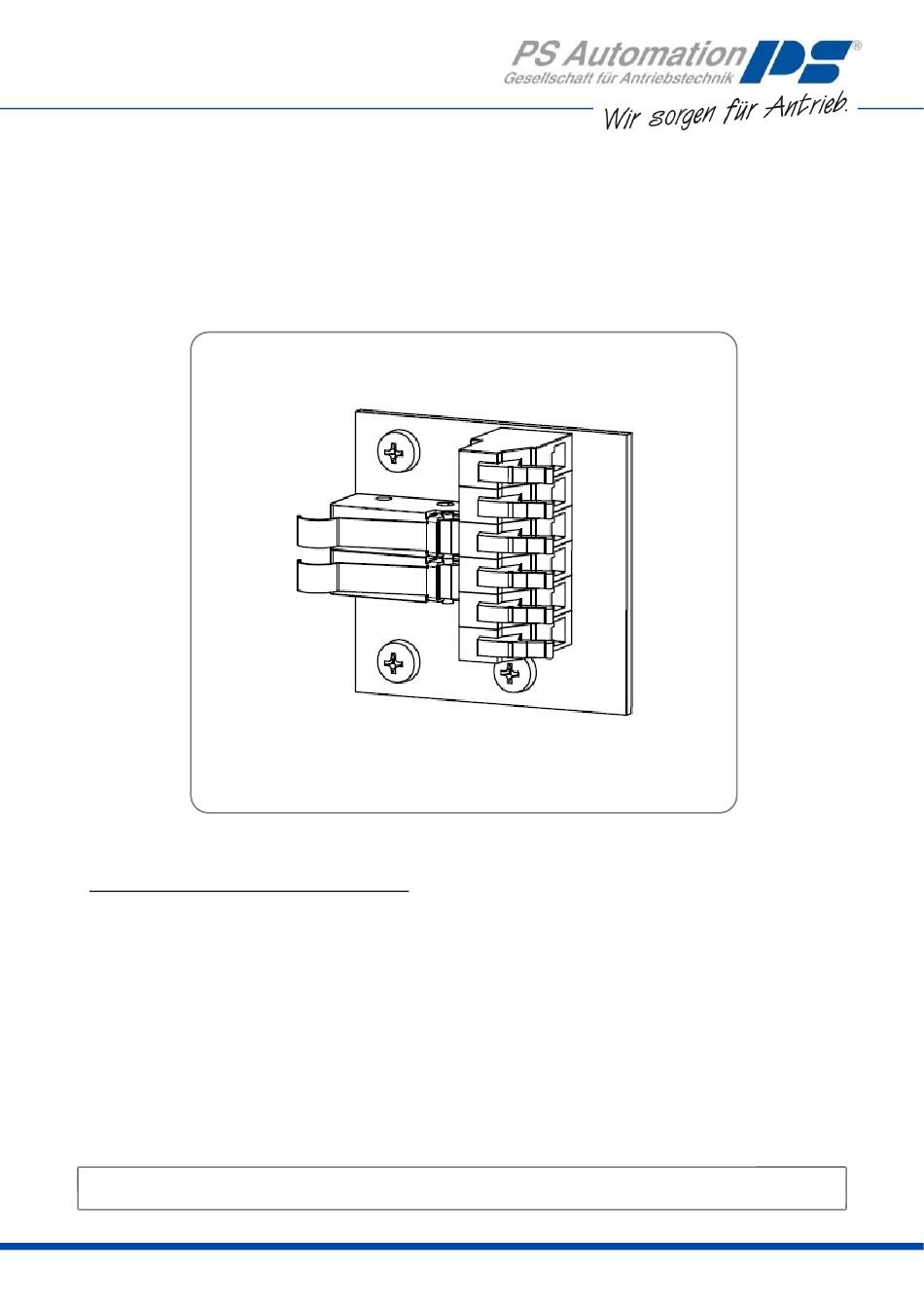

- Page 1 Einbauanleitung Zusatz-Wegschalter PSQ-AMS Installation Instructions Additional Position Switches PSQ-AMS Inhaltsverzeichnis / Table of content 1. Sicherheit / Safety 2. Lieferumfang / Scope of supply 3. Lieferbare Ausführungen / Available versions 4. ...
