Schwarzbeck IGUF 2910 S Manual

SCHWARZBECK MESS - ELEKTRONIK
An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001
Fax.: (+49)6228/1003
Hochleistungs-Pulsgenerator für die Funkstörmeßtechnik IGUF 2910 S
High Power Pulse Generator for EMI / RFI / EMC - Applications
•
Kleiner akkubetriebener Generator ohne Netzverbindung
•
Betrieb mit allen geeigneten Antennen durch 50 - Ω - Ausgang
•
Erzeugung von Eichfeldern mit Antennen ohne Kabel möglich
•
Durch Breitbandspektrum unkritische Empfängerabstimmung
•
Hohe Pulsfrequenz mit charakteristischem Klang
•
Extrem hohe Pulsleistung: 1,8 Kilowatt an 50 Ohm
•
Sehr flacher Spektrumverlauf: 300 MHz / -1 dB, 1 GHz / -6 dB
Dieser Pulsgenerator
arbeitet nach dem
Prinzip unserer welt-
weit als Pulsstandard
eingesetzten Genera-
toren IGLK 2914, IGU
2912 und IGUU 2916.
Dabei wird eine mit
hoher Spannung auf-
geladene Koaxiallei-
tung durch einen
Schaltrohrkontakt über
den Eingangs-
widerstand des Ver-
brauchers entladen.
Der Schaltrohrkontakt
hat ideale EIN / AUS-
Widerstände und prellt
nicht.
Die Ladespannung
kann sehr konstant ge-
halten werden.
Parasitäre Effekte von
Halbleitern tauchen
nicht auf.
Im Gegensatz zu den
Laborgeneratoren ver-
fügt der IGUF 2910 S
über einen eingebauten
Akku
Der netzunabhängige
Betrieb z. B. direkt am
Antennenstecker ver-
meidet jeden Kabel-
einfluß.
Durch den 50 - Ω - Aus-
gang und die hohe
Ausgangsleistung kann
die Felddämpfung mit
verschiedenen Anten-
nen vom Präzisions-
dipol bis zur Logbicon-
Breitbandantenne ge-
messen werden.
E-mail: schwarzbeck@t-online.de

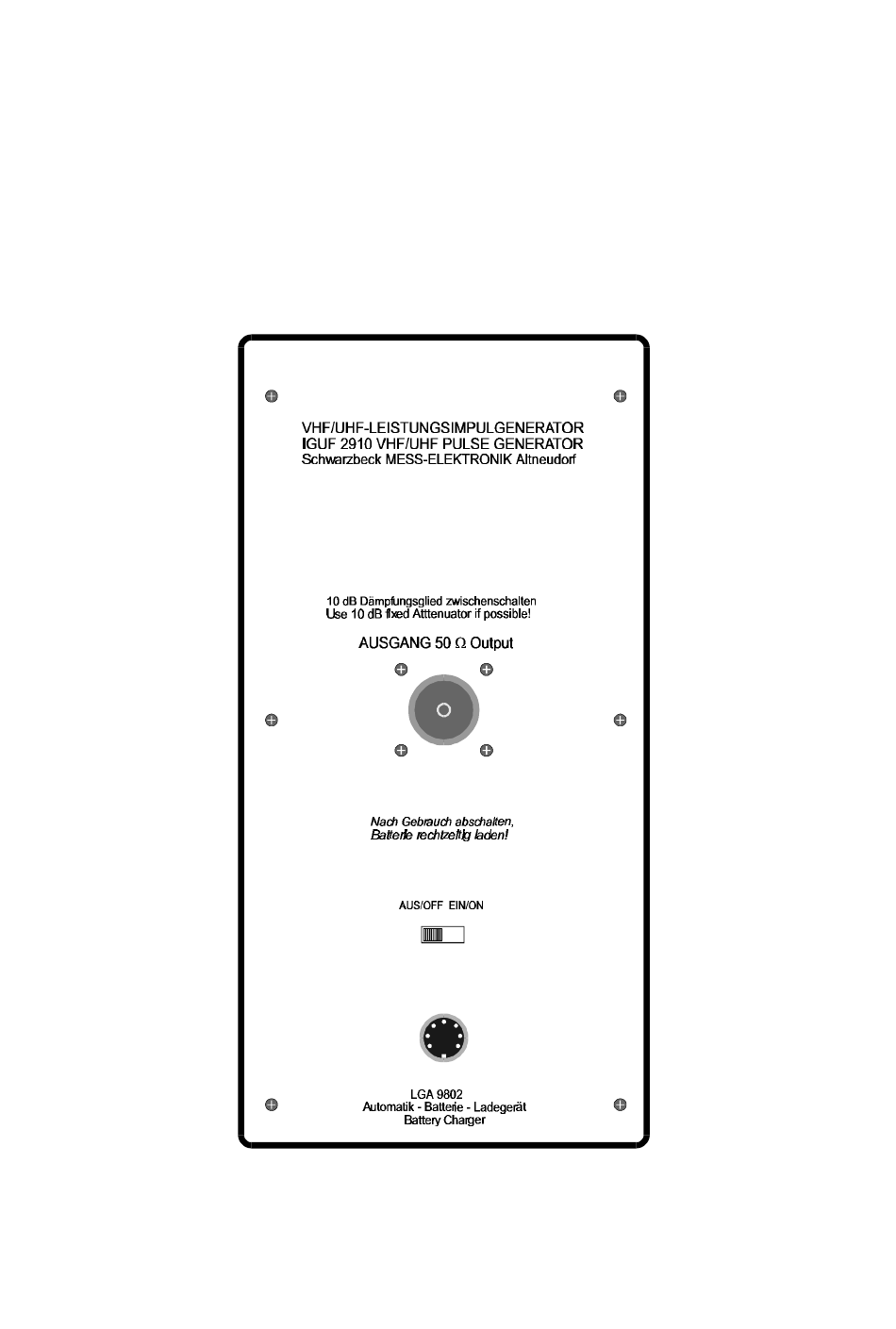

Ansicht etwa 90% der Originalabmessungen Approx. 90% of real outlines
Pulsgenerator Pulse Generator IGUF 2910
• Small battery-operated generator
•
Works with all appropriate antennas via 50 - Ω - Output
•
Standard field generation without problems caused by cables
•
Easy receiver tuning due to broadband-spectrum
•
High pulse repetition frequency gives audible sound
•
Extremely high pulse power: 1.8 kilowatt at 50 Ohms
•
Exceptionally flat spectrum: 300 MHz / - 1 dB, 1 GHz / -6 dB
Seite Page 1
This High Power Pulse
Generator operates in a
similar way as our
calibration generators
IGLK 2914, IGU 2912 and
IGUU 2916 which are
used as a standard
world - wide.
In these generators a
coaxial line is charged
using a high voltage dc-
source. The charge in
the line is then
discharged into the load
via a relay contact.
The relay contact
combines best
ON / OFF resistance and
bouncing behaviour.
The dc - voltage is
precisely stabilised. Due
to the simplicity of the
design, parasitic side
effects sometimes
mentioned with
semiconductors do not
occur. The built in
chargeable battery
permits the use of the
generator directly on
the antenna connector
without the necessity to
use a cable. The 50 -
Ω - output-connector
(N - type) and the high
output power gives easy
measurement of site
attenuation.
A variety of suitable
antennas may be
connected from
precision dipoles to
Logbicon broadband
antennas.
