SG 9302 C

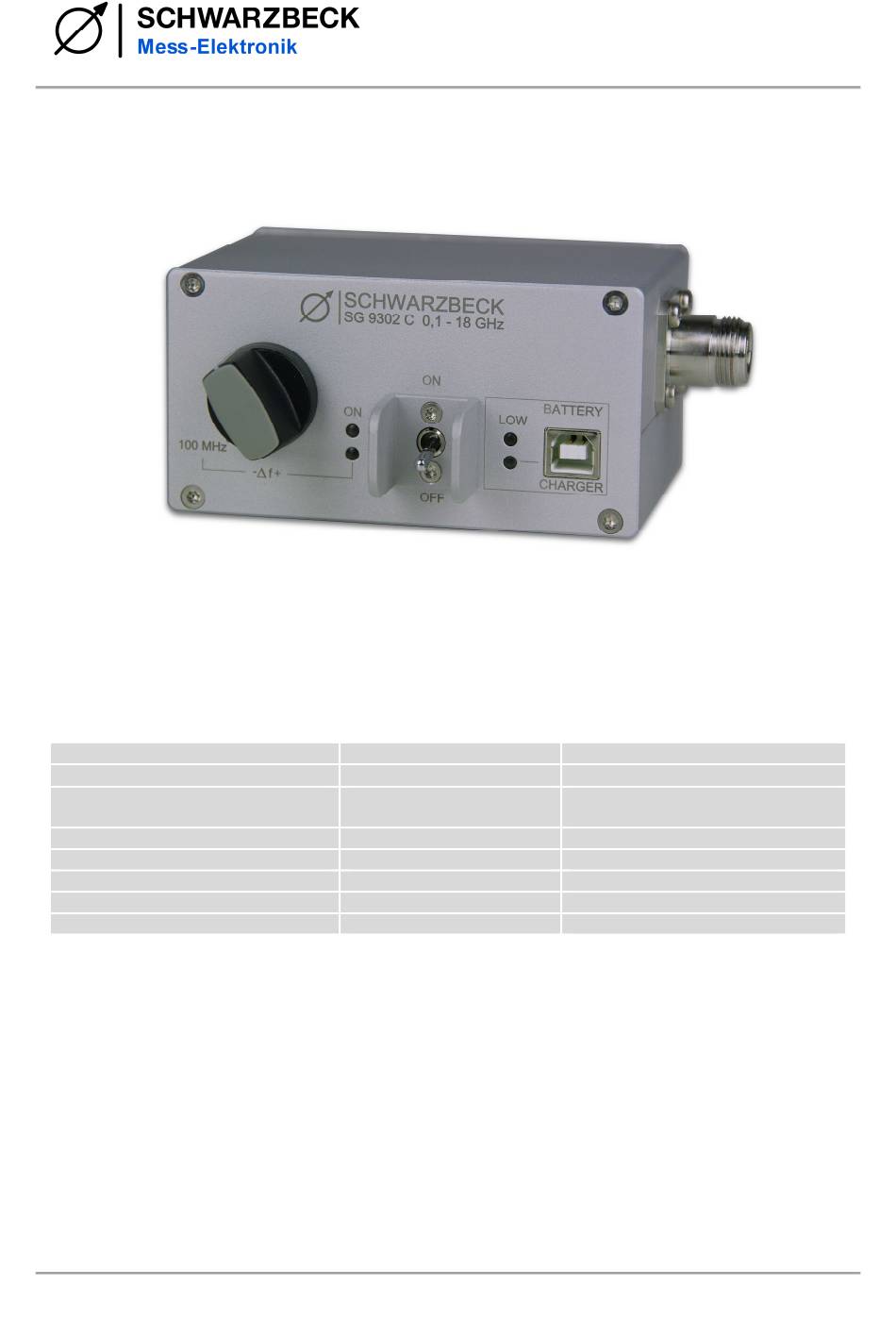

Kamm - Generator mit 100 MHz Spektrallinien
Comb - Generator with 100 MHz spectrum lines
Technische Daten
Specifications
N, 50 Ω
Anschluss: Buchse
Connector: female
Ausgangs - Spannungspegel
siehe Liste Seite 7 /
Output voltage level
typisch
see Table Page 7
typical
-6
Frequency error
Frequenzgenauigkeit
+-1,5 x 10
(-20°C-+70°C)
Abmessungen BxHxT
105 x 80 x 130 mm
Dimension
Typ. Betriebsdauer
8 h
Typical operation time
Power supply
Stromversorgung
3.7 V, 2.6 Ah LiOn
Gewicht (incl. Akku)
430 g
Weight (incl. battery)
Datasheet
1/8
Rev. A
Advertisement
Table of Contents
Related Manuals for Schwarzbeck SG 9302 C
Summary of Contents for Schwarzbeck SG 9302 C
- Page 1 SG 9302 C Kamm - Generator mit 100 MHz Spektrallinien Comb - Generator with 100 MHz spectrum lines Technische Daten Specifications N, 50 Ω Anschluss: Buchse Connector: female Ausgangs - Spannungspegel siehe Liste Seite 7 / Output voltage level typisch...
- Page 2 SG 9302 C Beschreibung Description Der Kamm-Generator SG 9302 C erzeugt ein The comb-generator SG 9302 C pro- Linienspektrum Frequenzbereich duces a frequency spectrum consisting 100 MHz bis 18 GHz. Zusammen mit einer An- of lines with 100 MHz spacing up to tenne kann er als Emissionsquelle zur Überprü-...
- Page 3 Inbetriebnahme Beginning of operation Aufstellung Operation environment Der SG 9302 C ist vornehmlich zum Gebrauch The SG 9302 C is preferably used in in Innenräumen bestimmt. Üblicherweise wird er buildings. Normally it is operated in la- innerhalb oder nahe bei Labor-, Abschirm- oder boratory rooms and chambers.
- Page 4 SG 9302 C Messpraxis Practical measurement Das Spektrum (Amplitude) Spectrum (Amplitude) Das vom SG 9302 C gelieferte Spektrum er- spectrum delivered streckt sich von der Grundfrequenz 100 MHz bis SG 9302 C covers the frequency range etwa 20 GHz. Der angegebene Frequenzbereich from 100 MHz to approximately 20 GHz.
- Page 5 Für diese Messung wurde der Ausgang des The measurement was made by con- SG 9302 C ohne jedes Kabelstück direkt unter necting the output of the SG 9302 C to Zwischenschaltung eines Übergangsstückes N- the RF-input of the spectrum-analyser Stecker / N-Stecker und eines hochwertigen 10- via a qualified 10-dB-attenuator and an dB-Dämpfungsgliedes mit dem Eingang des...
- Page 6 SG 9302 C RBW 1 MHz Marker 1 [T1 ] VBW 10 kHz 94.34 dBµV 107 dBµV 10 dB SWT 30 s 1.000000000 GHz Marker 2 [T1 ] 79.33 dBµV 6.000000000 GHz Marker 3 [T1 ] 68.25 dBµV 11.000000000 GHz Marker 4 [T1 ] 62.37 dBµV...
- Page 7 SG 9302 C f [GHz] U [dBµV] f [GHz] U [dBµV] f [GHz] U [dBµV] f [GHz] U [dBµV] 86.8 86.4 10.1 68.3 15.1 66.9 89.8 85.9 10.2 67.9 15.2 65.7 86.1 84.4 10.3 68.3 15.3 63.9 87.5 83.3 10.4 68.5...
- Page 8 SG 9302 C Akku und Ladung More information about the battery Der SG 9302 C ist mit einer 3,7 V Lithium Zelle The SG 9302 C is equipped with a 3.7 V ausgestattet. Die Betriebsbereitschaft wird mit Lithium cell. The battery voltage is indi- einer grünen LED angezeigt, absinkende Ak-...
