Beschreibung:

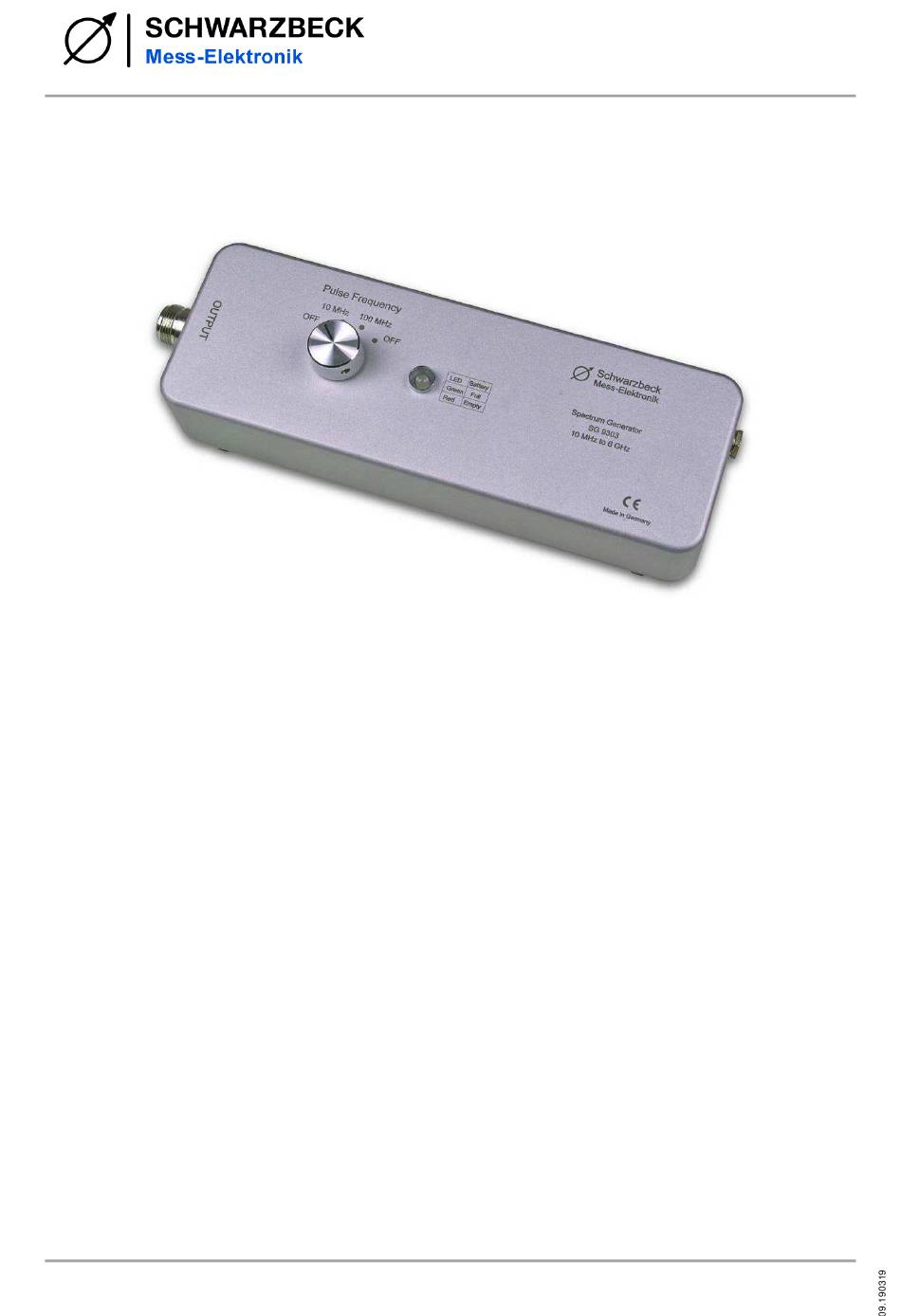

Der akkubetriebene Kammgenerator SG 9303
liefert ein Kammspektrum bis über 8 GHz. Der
Abstand der Spektrallinien ist umschaltbar zwi-
schen 10 MHz und 100 MHz (quarzgenau). Auf-
grund der handlichen Abmessungen, des gerin-
gen Gewichts und des netzunabhängigen Be-
triebs eignet sich der SG 9303 hervorragend als
Vergleichstrahlungsquelle.
ist die Überprüfung von Feldstärkemessplätzen.
Dabei übernimmt der Kammgenerator mit Sen-
deantenne die Rolle des Prüflings, während die
restliche Messanordnung, bestehend aus Emp-
fangsantenne, Kabel und evtl. Vorverstärker
sowie Empfänger oder Spektrumanalysator auf
einwandfreie Funktion geprüft werden kann.
Auch zur schnellen Funktionsüberprüfung von
Messempfängern oder Spektrumanalysatoren
eignet sich der SG 9303. Weiterhin können sehr
effektiv Kabel und Dämpfungsglieder überprüft
werden.
Zur Überwachung des Akkuzustands wird eine
zweifarbige Leuchtdiode verwendet.
Datasheet
6 GHz Kammgenerator SG 9303
6 GHz Comb Generator SG 9303
Haupteinsatzgebiet
The comb generator SG 9303 is battery
powered. It provides a frequency comb up
to more than 8 GHz. The spacing be-
tween the spectral lines can be switched
between 10 MHz and 100 MHz. A quartz
crystal provides accurate frequencies.
Due to its handy size and little weight as
well as the mains independent power
supply the SG 9303 is a great reference
radiation source. In conjunction with a
transmit antenna the comb generator
plays the role of an artificial reliable EuT,
while the rest of the fieldstrength meas-
urement setup, consisting of receive an-
tenna, cable, preamplifier and receiver or
spectrum analyzer can be verified.
The SG 9303 is also suitable to check the
functionality of EMI test receiver or spec-
trum analyzers. Cables and attenuators
can also be tested.
A dual color LED indicates the charge
state of the battery.
1/7
SG 9303
Description:
Rev. A
