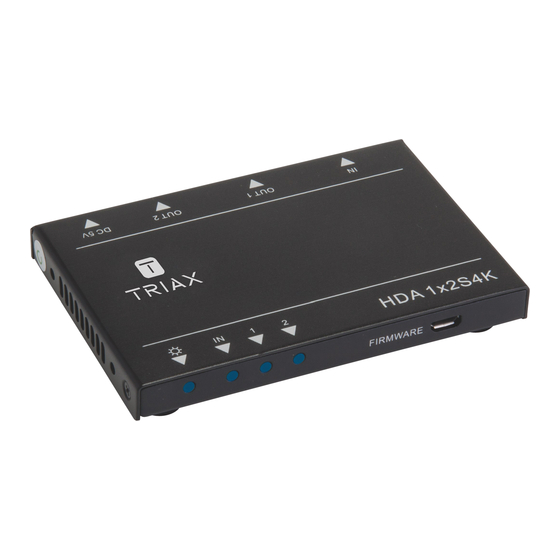

Triax HDA 1x2S4K User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

User Manual
HDA 1x2S4K Distribution Ampl.
HDA 1x4S4K Distribution Ampl.
Art. No. 310051
Art. No. 310052
triax.com in-house-connectivity
User
Manual
Bedienungs-
anleitung
Mode
d'emploi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDA 1x2S4K and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Triax HDA 1x2S4K

Summary of Contents for Triax HDA 1x2S4K

  • Page 1 User Manual HDA 1x2S4K Distribution Ampl. Art. No. 310051 HDA 1x4S4K Distribution Ampl. Art. No. 310052 User Manual Bedienungs- anleitung Mode d’emploi triax.com in-house-connectivity...
  • Page 2 User Manual SAFETY PRECAUTIONS To ensure the best from the product, please read all instructions carefully before using the device. Keep this manual for further reference.  Unpack the equipment carefully and save the original box and packing material for possible future shipment ...

  • Page 3: Table Of Contents

    Contents Safety Precautions Contents Page 1. Introduction 1.1 Introduction HDA 1x2S4K (310051) and HDA 1x4S4K (310052) 1.2 Features 1.3 Packaging list HDA 1x2S4K 1.4 Packaging list HDA 1x4S4K 2. Panel Description 2.1 Front Panel HDA 1x2S4K 2.2 Rear Panel HDA 1x2S4K 2.3 Front Panel HDA 1x4S4K...

  • Page 4: Introduction

    1. The HDMI splitters are capable of receiving resolutions 1080p@60Hz, 1080p 3D and up to 4Kx2K@30Hz. Refer to the Video Format table on page 10 The HDA 1x2S4K and HDA 1x4S4K can be updated through the USB port. Updates can be downloaded from www.triax.uk 1.2 Features ...

  • Page 5: Panel Description

    HDMI signal contains both HDMI video signal and embedded audio signal (PCM, Dolby Digital , DTS, DTS-HD) , while DVI signal contains solely video signal. c) HDA 1x2S4K is capable to switch input signal format according to the displays. For example, when the input signal is HDMI and the display can only support DVI signal, HDA 1x2S4K will switch the signal into DVI format.

  • Page 6: Front Panel Hda 1X4S4K

    User Manual 2.3 Front Panel HDA 1x4S4K Name Description Power Illuminate Green once powered on indicator  Indicate the HDCP compliant status of the input signal Input HDCP  Illuminate Blue when the input signal is with HDCP compliant  Blink Blue when the input signal is not with HDCP Indicator ...

  • Page 7: System Connection

    HDMI Source 3.4 Connection Procedure 1. Connect the HDMI cable between the HDMI Source (Such as Blu-Ray) and the HDMI input on the HDA 1x2S4K or HDA 1x4S4K splitter 2. Connect the HDMI cables from the output on the HDA Splitters to the HDMI input socket 1 on the HDTV’s 3.

  • Page 8: Firmware Update

    User Manual 3.7 Firmware Update. The HDA Series of HDMI Distribution Amplifier Splitters are capable of receiving Firmware updates via the USB port. 1. Copy the latest upgrade file (.hex) to the PC 2. Connect the USB cable between the HDA Splitter and PC 3.

  • Page 9: Hda 1X2S4K Specification

    4 Specifications 4.1 HDA 1x2S4K (310051) Video Input Input 1 HDMI Input Connector 1 female type A HDMI 1.4 Min/ Max Signal Level T.M.D.S. 2.9V~3.3V Input Impedance Differential 100Ω Video Output Output 2 HDMI Output Connector 1 female type A HDMI 1.4 Min/ Max Signal Level T.M.D.S.

  • Page 10: Supported Video Formats

      1920 x 1080@60Hz   1920 x 1080I@25Hz   1920 x 1080I@30Hz   3840 x 2160@25Hz  3840 x 2160@30Hz  1080P 3D@60Hz  5. Dimensions 5.1 Dimensions HDA 1x2S4K (310051) 100mm 10.96mm 70.00mm 45.00mm 10/11...

  • Page 11: After-Sales

    The product must be correctly installed and operated in accordance with the instructions contained in this operating manual. For technical support, please contact your installer in the first instance. If you require additional assistance you can contact Triax at technical@triax.uk Please state potential issue and what test procedures have been carried out.
  • Page 12 Bedienungsanleitung SICHERHEITSHINWEISE Bitte lesen Sie diese Anleitung bevor Sie damit beginnen, das Gerät auszupacken, aufzubauen, es an den Strom anzuschließen und somit in Betrieb zunehmen.  Packen Sie das Gerät sorgfältig und vorsichtig aus. Bitte bewahren Sie die Originalverpackung für mögliche zukünftige Versendungen auf.
  • Page 13 Inhaltsverzeichnis Sicherheitshinweise Inhaltsverzeichnis 1. Einleitung 1.1 Einleitung HDA 1x2S4K 310051 und HDA 1x4S4K 310052 1.2 Eigenschaften 1.3 Lieferumfang HDA 1x2S4K 1.4 Lieferumfang HDA 1x4S4K 2. Beschreibung der Geräte Vorder- und Rückseiten 2.1 Vorderseite HDA 1x2S4K 2.2 Rückseite HDA 1x2S4K 2.3 Vorderseite HDA 1x4S4K 2.4 Rückseite HDA 1x4S4K...

  • Page 14: Einleitung

    Auflösungen verarbeiten: 1080p@60Hz, 1080p 3D und bis zu 4Kx2K@30Hz. Bitte vgl Sie hierzu die Tabelle zu den Video Formaten auf Seite 10. Die beiden Verteiler HDA 1x2S4K und HDA 1x4S4K können über die USB-Schnittstelle mit einer neuen Firmware versorgt werden. Das Update finden Sie unter www.triax-gmbh.de 1.2 Eigenschaften...

  • Page 15: Beschreibung Der Geräte Vorder- Und Rückseiten

    Das HDMI Signal enthält sowohl das Video Signal als auch die Audio-Tonspur (PCM, Dolby Digital , DTS, DTS-HD), während das DVI Signal nur das Video Signal enthält. c) Der HDA 1x2S4K kann das Eingangssignal an die angeschlossenen TV-Geräte anpassen. Beispiel: Wenn das Eingangssignal von einer HDMI Quelle kommt und das Ausgabegerät nur DVI-Signale verarbeiten kann, dann wandelt der HDA 1x2S4K das Eingangssignal entsprechend in ein DVI-Signal d) EDID Management: automatische Verwaltung des Ausgangssignals (d.h.

  • Page 16: Vorderseite Hda 1X4S4K

    Bedienungsanleitung 2.3 Vorderseite HDA 1x4S4K Name Beschreibung Betriebs Leuchtet grün sobald mit Strom verbunden -anzeige  Zeigt den HDCP Status des Eingangssignals HDCP  Leuchtet blau bei HDCP Signal am Eingang kompatibili-  Blinkt blau ohne HDCP Signal am Eingang tätsanzeige Bleibt dunkel wenn kein aktives Signal am Eingang.

  • Page 17: Grundlegende Systemeinstellungen

    Deshalb schließen Sie am besten das TV-Gerät welches die geringste Auflösung unterstützt als erstes an. 3.6 Anwendung. Die TRIAX HDA Serie der HDMI-Verteiler ist ideal geeignet zur Verteilung von HD, 3D und 4K Signalen in Pubs, Clubs, Sports Bars, TV-Fachgeschäften, Hotellerie, Gesundheits– und Erziehungseinrichtungen.

  • Page 18: Firmware Update

    Bedienungsanleitung 3.7 Firmware Update. Die HDA Serie der aktiven HDMI-Verteiler kann über die USB-Schnittstelle mit einer neuen Firmware versorgt werden. 1. Speichern Sie die neuste Upgrade Datei (*.hex) auf Ihrem PC 2. Verbinden Sie Ihren PC und den HDA Verteiler mit einem handelsüblichen USB Kabel 3.

  • Page 19: Hda 1X2S4K Spezifikationen

    4 Spezifikationen 4.1 HDA 1x2S4K (310051) Video Eingang Eingang 1 HDMI Eingangsanschluss weiblich, Typ A HDMI 1.4 Min/ Max Signalpegel T.M.D.S. 2.9V~3.3V Eingangsimpedanz Differential 100Ω Video Ausgang Ausgang 2 HDMI Ausgangsanschluss weiblich, Typ A HDMI 1.4 Min/ Max Signalpegel T.M.D.S. 2.9V~3.3V Ausgangsimpedanz Differential 100Ω...

  • Page 20: Unterstützte Video Formate

      1920 x 1080@60Hz   1920 x 1080I@25Hz   1920 x 1080I@30Hz   3840 x 2160@25Hz  3840 x 2160@30Hz  1080P 3D@60Hz  5. Abmessungen 5.1 Abmessungen HDA 1x2S4K (310051) 100mm 10.96mm 70.00mm 45.00mm 10/11...

  • Page 21: After-Sales

    Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Technische Support-Line. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger Unter unserer Technischen Support-Line erfahren Sie auch die genaue Vorgehensweise der Garantieabwicklung, falls Sie Ihr Gerät wirklich einschicken müssen. TRIAX Austria GmbH Lehenweg 2 A-6830 Rankweil www.triax.at Technische Support-Line Österreich: 0900 09 09 09...
  • Page 22 Mode d’emploi CONSIGNES DE SECURITE Afin de vous garantir l’utilisation optimale de ce produit, veuillez lire le mode d’emploi et les instructions avant de l’utiliser. Conserver ce mode d’emploi pour une lecture ultérieure.  Veuillez déballer ce produit avec précautions et veillez à conserver son carton et son mode d’emploi en cas de besoin ultérieur (retour, …).
  • Page 23 Sommaire Consignes de sécurité Sommaire 1. Introduction 1.1 Présentation des amplificateurs de distribution HDMI Triax HDA 1.2 Fonctionnalités 1.3 Contenu HDA 1x2S4K 1.4 Contenu HDA 1x4S4K 2. Faces avant et arrière 2.1 Face avant HDA 1x2S4K 2.2 Face arrière HDA 1x2S4K 2.3 Face avant HDA 1x4S4K...

  • Page 24: Introduction

    1.1 Présentation des amplificateurs de distribution HDMI Triax HDA TRIAX propose deux modèles d’amplificateur de distribution HDMI de la gamme HDA, 2 ou 4 sorties. Ces répartiteurs HDMI permettent de dupliquer un signal HDMI ou DVI depuis une source vers 2 ou 4 sorties (écrans HD) et sont compatibles HDMI 1.4 &...

  • Page 25: Faces Avant Et Arrière

    DVI ne contient que le signal vidéo seul. c) L e HDA 1x2S4K est capable d’ajuster le signal d’entrée pour le rendre compatible avec les écrans raccordés sur ses sorties. Par exemple, si le signal d’entré est au format HDMI et que les écrans ne supportent que les signaux au for- mat DVI, dans ce cas le HDA 1x2S4K va basculer le signal de sortie au format DVI.

  • Page 26: Face Avant Hda 1X4S4K

    Mode d’emploi 2.3 Face avant HDA 1x4S4K Description Voyant d’alimentation Voyant allumé vert lorsque le produit est sous tension  Indique la conformité HDCP du signal d’entrée Voyant de compatibilité  Bleu lorsque le signal d’entrée contient les signaux HDCP HDCP en entrée ...

  • Page 27: Raccordement Du Système

    3. Effectuez tous les raccordements système avant de faire le raccordement électrique et de les mettre sous tension. 3.2 Raccordement typique d’un HDA 1x2S4K Le schéma ci-dessous illustre un exemple de raccordement d’une source HD en entrée du répartiteur HDA 1x2S4K ou HDA 1x4S4K vers deux ou quatre écrans raccordés en sortie du répartiteur.

  • Page 28: Mise À Jour Logicielle

    Mode d’emploi 3.7 Mise à jour logicielle. Il est possible de mettre à jour la version logicielle des répartiteurs HDMI de la série HDA à l’aide du port USB situé sur le pro- duit. 1. Copier le fichier de mise à jour (.hex) sur le PC 2.

  • Page 29: Caractéristiques Techniques

    4 Caractéristiques techniques 4.1 HDA 1x2S4K référence 310051 Entrée vidéo Entrée 1 HDMI Connecteur d’entrée 1 femelle type A HDMI 1.4 Niveau de signal Min/ Max T.M.D.S. 2,9V~3,3V Impédance d’entrée 100Ω différentielle Sortie vidéo Sortie 2 HDMI Connecteur de sortie 1 femelle type A HDMI 1.4...

  • Page 30: Formats Vidéo Supportés

    1920 x 1080@60Hz   1920 x 1080I@25Hz   1920 x 1080I@30Hz   3840 x 2160@25Hz  3840 x 2160@30Hz  1080P 3D@60Hz  5. Dimensions 5.1 Dimensions HDA 1x2S4K 310051 100mm 100mm 10.96mm 10.96mm 70.00mm 70.00mm 45.00mm 45.00mm 10/11...

  • Page 31: Service Après Vente

    équipes de TRIAX pour solutionner au plus vite le problème que vous pourriez rencontrer. 1) Garantie du produit: TRIAX garantit que ses produits seront exempts de défauts de matériaux et de fabrication pour un an, garantie qui commence dès le premier jour de son achat.
  • Page 32 Contact triax.com/contact P o w e r o v e r E t h e r n e t SUPPORT READY RS232 RJ45 b y - p a s s 08-2015A triax.com...
