HD Rehab 69620 User Manual & Assembly Instructions

Bendelare, HD Balance
Art nr: 69620 (fäste), 69605-2, 69606-2, 69615-2, 69616-2

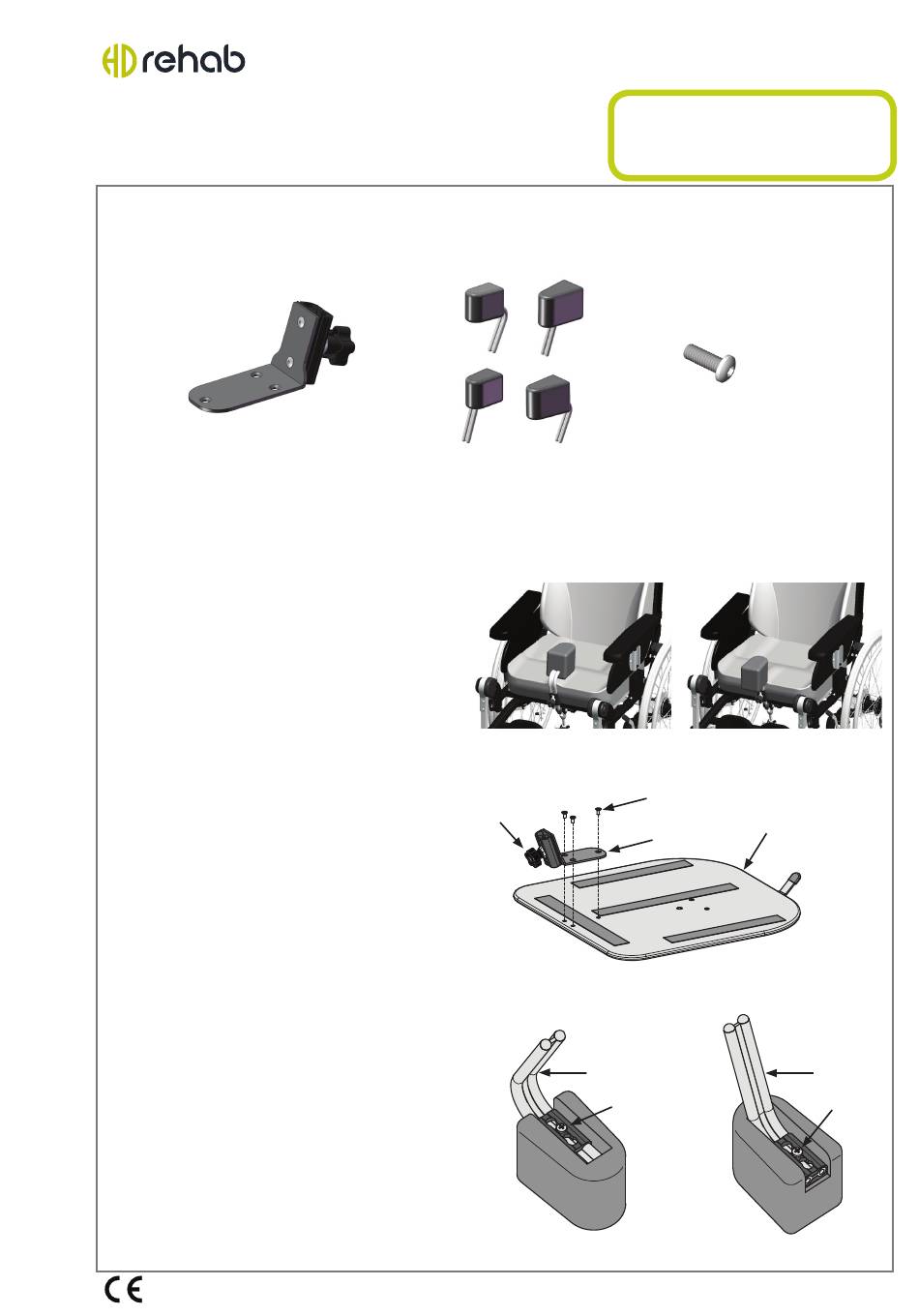

Ingående delar:
1 x
Montering
Översikt:
- Bendelaren finns i två storlekar och två
utföranden: Standardutförande (figur 1)
samt framflyttat utförande (figur 2).
- Bendelaren består av en bendelarkudde
med bygel (6) samt ett bendelarfäste (1).
- För att bendelaren ska kunna användas
måste fästet först monteras på rullstolens
sitsplatta.
Montering av fäste:
(För montering krävs insexnyckel.) Fästet
(1) monteras i sitsplattans (A) framkant på
ovansidan, med skruvarna (2). Sitsplattan
är förberedd med 3 st muttrar. Drag fast
skruvarna ordentligt.
Användning:
Bendelaren stoppas ned i fästet, enligt bild
1 alt. 2, och kan låsas i höjdled genom att
dra åt ratten (4). Bendelaren kan regleras
i djupled genom att öppna klädseln på
undersidan, se figur 4 alt. 5. Skruven (5)
kan då lossas något och bygeln (6) ställas i
önskat läge.
TILLVERKARE: Hantverksdesign & Rehabiliteringsprodukter AB
Tryffelslingan 4, SE-181 57 Lidingö
1 x
Figur 1. Standardutförande.
4
Figur 3. Montering av fäste.
Figur 4. Standardutförande.
Art.nr 95809
Senast ändrad: 2011-09-27
Bruksanvisning /
Monteringsanvisning
3 x
Figur 2. Framflyttad
bendelare.
2
A
1
6
5
Figur 5. Framflyttad.
tel. 08-767 04 80
www.hdrehab.se
Rev. B
Sida 1 (1)
