U s e r 's m a n u a l

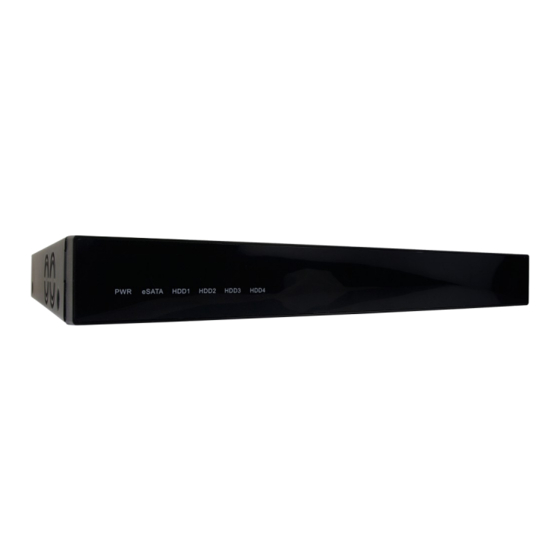

NV-5000EST-H4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NV-5000EST-H4 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NV-5000EST-H4

Summary of Contents for Novus NV-5000EST-H4

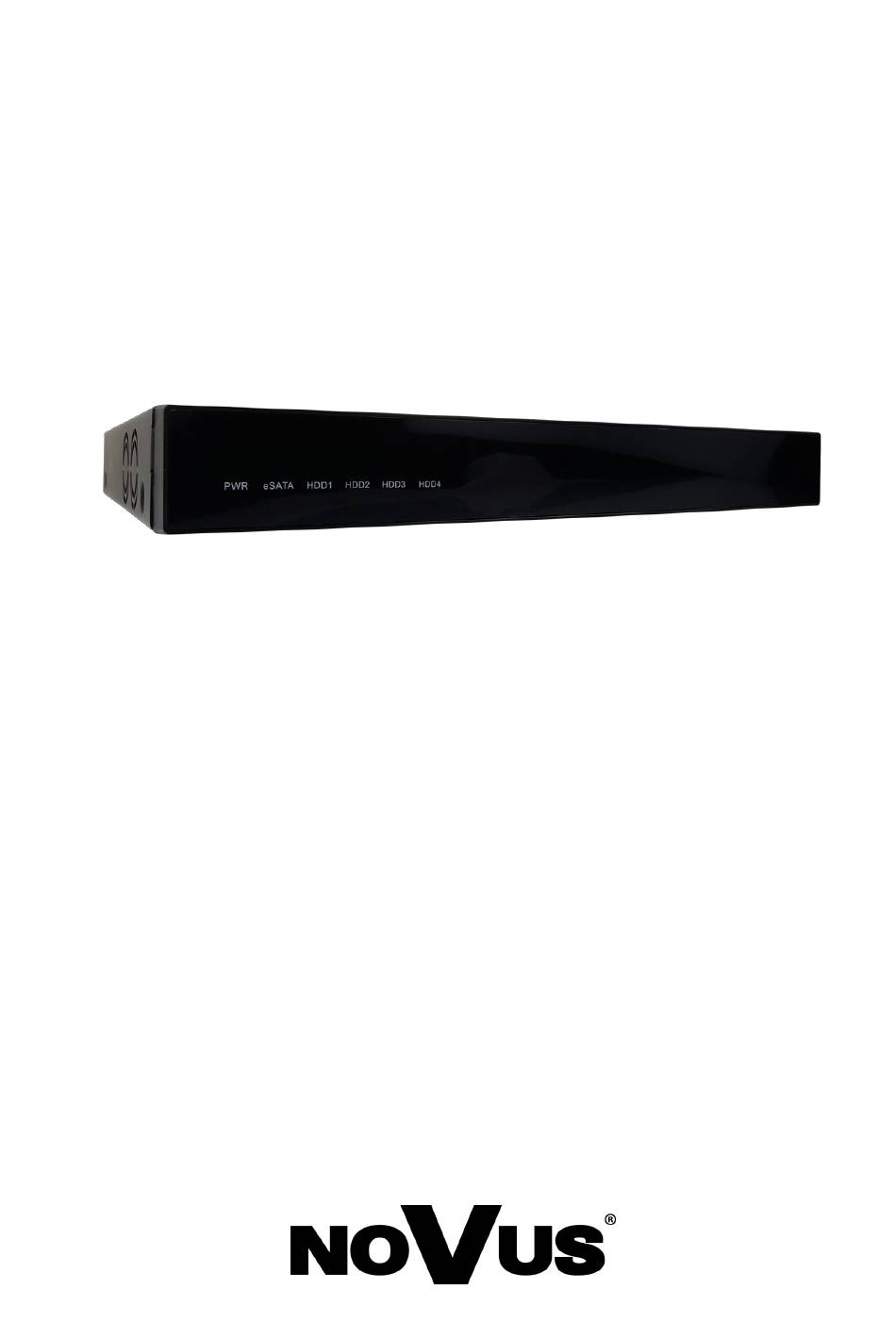

  • Page 1 U s e r ’s m a n u a l NV-5000EST-H4...
  • Page 2 NV-5000EST-H4 User's manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2014/30/EC) and LVD (2014/35/EC) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EC.

  • Page 3: Safety Requirements

    11. You cannot allow any metal objects get inside the device. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 4: Foreword Information

     Dimensions (mm): 380 (W) x 50 (H) x 340 (D)  Weight: 2 kg (without HDDs)  The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab. 1.2. Package contents Unpack the device carefully.

  • Page 5: Starting The Device

    NV-5000EST-H4 User's manual ver. 1.0 STARTING THE DEVICE 2.2. Front panel description Power LED. When the LED is light on, it means HDD rack is working. HDD LED. When the LED is light on, it means HDD is connected. Flickering indicates read/write on particular disk.
  • Page 6 NV-5000EST-H4 User's manual ver. 1.0 STARTING THE DEVICE Put the HDD into the highlighted place. Then turn the NVR aside, holding HDD. Screw it tightly from the bottom. All rights reserved © AAT Holding S.A.
  • Page 7 NV-5000EST-H4 User's manual ver. 1.0 STARTING THE DEVICE Connect SATA and power cable to HDD. In order to connect second HDD, follow the same instruction. After installing HDDs, mount the top cover on the DVR and screw it back. All rights reserved © AAT Holding S.A.

  • Page 8: Power Switch

    NV-5000EST-H4 User's manual ver. 1.0 STARTING THE DEVICE 2.4. Starting the HDD rack. port of the DVR like depicted below. To start the unit, connect provided DC 12V adapter in the power connector located at the back panel. Connect the E-SATA cable to HDD rack and DVR, NVR etc. Turn on the power switch on back panel.
  • Page 9 NV-5000EST-H4 User's manual ver. 1.0 NOTES All rights reserved © AAT Holding S.A.
  • Page 10 2017-05-24 JM, MMo AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 11 ł u g i NV-5000EST-H4...
  • Page 12 NV-5000EST-H4 Instrukcja obsługi 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2014/30/UE. Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 13: Warunki Bezpieczeństwa

    NV-5000EST-H4 Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JAK I PEŁNEJ WERSJI INSTRUKCJI UMIESZCZONEJ STRONIE WWW.NOVUSCCTV.COM JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ Z NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.

  • Page 14: Informacje Wstępne

    NV-5000EST-H4 Instrukcja obsługi 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Parametry techniczne  Macierz dyskowa  Możliwość montażu: 4 x HDD 3.5” SATA *  Maksymalna pojemność: 32 TB  Interfejs: 1 x eSATA  Zasilanie: 12 VDC (zasilacz sieciowy 100 ~ 240 VAC/12 VDC 5A w zestawie) ...

  • Page 15: Uruchamianie Urządzenia

    NV-5000EST-H4 Instrukcja obsługi 1.0 URUCHAMIANIE URZĄDZENIA 2.2. Opis panelu przedniego urządzenia Dioda LED sygnalizująca pracę urządzenia. Dioda LED sygnalizująca pracę dysku twardego. Miganie diody oznacza zapis lub odczyt na wybranym dysku. Dioda LED sygnalizuje połączenie E-SATA. Miganie diody oznacza zapis lub odczyt.
  • Page 16 NV-5000EST-H4 Instrukcja obsługi 1.0 URUCHAMIANIE URZĄDZENIA Ułożyć dysk wewnątrz obudowy w miejscu wskazanym przez otwory montażowe. Przytrzymując ręką dysk należy ustawić urządzenie na boku i przykręcić dysk śrubami od spodu do podstawy. Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 17 NV-5000EST-H4 Instrukcja obsługi 1.0 URUCHAMIANIE URZĄDZENIA Podłączyć do dysku kabel zasilający i SATA. Instalacja kolejnych dysków przebiega analogicznie. Po instalacji dysków należy założyć pokrywę i przykręcić śrubami. Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 18 NV-5000EST-H4 Instrukcja obsługi 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Uruchomienie macierzy. W celu uruchomienia urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda zasilania znajdującego na tylnym panelu, podłączyć przewód E-SATA do macierzy i rejestratora. Włączyć przełącznik znajdujący się na tylnym panelu urządzenia.
  • Page 19 NV-5000EST-H4 Instrukcja obsługi 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 20 2017-05-24 JM, MMo AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
