V
C
N
P
G
part
pièce
parte
A
2" backbone add on assembly / ensemble de rallonge de poutre centrale de 5 cm (2 po) / Ensamblaje del sostén adicional de 2 pulg.
B
rql arm bearing half / demi-coussinet de bras à cliquet / semi-cojinete del brazo de trinquete
C
locking ratchet arm assembly / bras à cliquet de verrouillage / ensamblaje del brazo de trinquete de cierre
D
spar hanger top / haut de support de barre transversale / parte superior del colgador del larguero
E
wheel tray molded T2 / rail moulé T2 / riel para las ruedas moldeado T2
F
spar and pivot tube / barre transversale et tube de pivotement / larguero y tubo de pivote
G
end cap sq 2 x 1.5 blk / capuchon carré noir 2 x 1,5 / tapa de extremo cuadrada 2 x 1.5 negra
H
rear wheel retention device assembly / système de retenue de roue arrière / mecanismo de retención para la rueda trasera
I
spar hanger bottom assembly / bas de support de barre transversale / parte inferior del colgador del larguero
J
lockwasher 12 mm id / rondelles de blocage de 12 mm dia. Int. / arandela de seguridad de 12 mm diá. int
K
hex head bolt 12 x 40 mm / vis à tête hexagonale de 12 x 40 mm / perno de cabeza hexagonal 12 x 40 mm
L
washer 12 mm id 24 mm od / rondelle de 12 mm dia. int. et 24 mm dia. ext. / arandela de 12 mm diá. int. 24 mm diá. ext
M
hex key M5 / clé hexagonale M5 / llave hexagonal M5
N
1/2" x 1" thread cutting hex head bolt / boulon hex à filetage coupant 1/2 x 1 po / perno autorroscante cabeza hexagonal de 1/2" x 1"
O
lock plug / bouchon de verrou / tapón de cierre
P
wheel strap / sangle de roue / correa para rueda
Q
end cap 2 x 2 T2 blk / capuchon carré noir 2 x 2 T2 / tapa de extremo 2 x 2 negra
R
M8 x 1.25 x 25 mm / M8 x 1,25 x 25 mm / M8 x 1.25 x 25 mm
S
washer 8 mm id 16 mm od / rondelle de 8 mm dia. int. et 16 mm dia. ext. / arandela de 8 mm diá. int. 16 mm diá. ext
T
screw phillips 10-32 x 1.5 / vis à tête cruciforme 10-32 x 1,5 / tornillo phillips 10-32 x 1.5
U
10-32 nylon insert locknut / écrou bloquant d'insert en nylon 10-32 / tuerca de cierre de inserción de nylon 10-32
V
backbone screw / vis pour poutre centrale / tornillo de eje troncal
W
lock cylinders and keys / barillets et clés / cerraduras cilíndricas y llaves
X
change key / clé de rechange / llave de cambio
PRODUCT REGISTRATION / ENREGISTREMENT DE PRODUIT / REGISTRO DE PRODUCTO
Model # ______________________________________________ Purchase Date ____/____/____ Place of Purchase _________________________________________
Register online at www.thuleracks.com/register
5015877_02
T2
™
918XTR

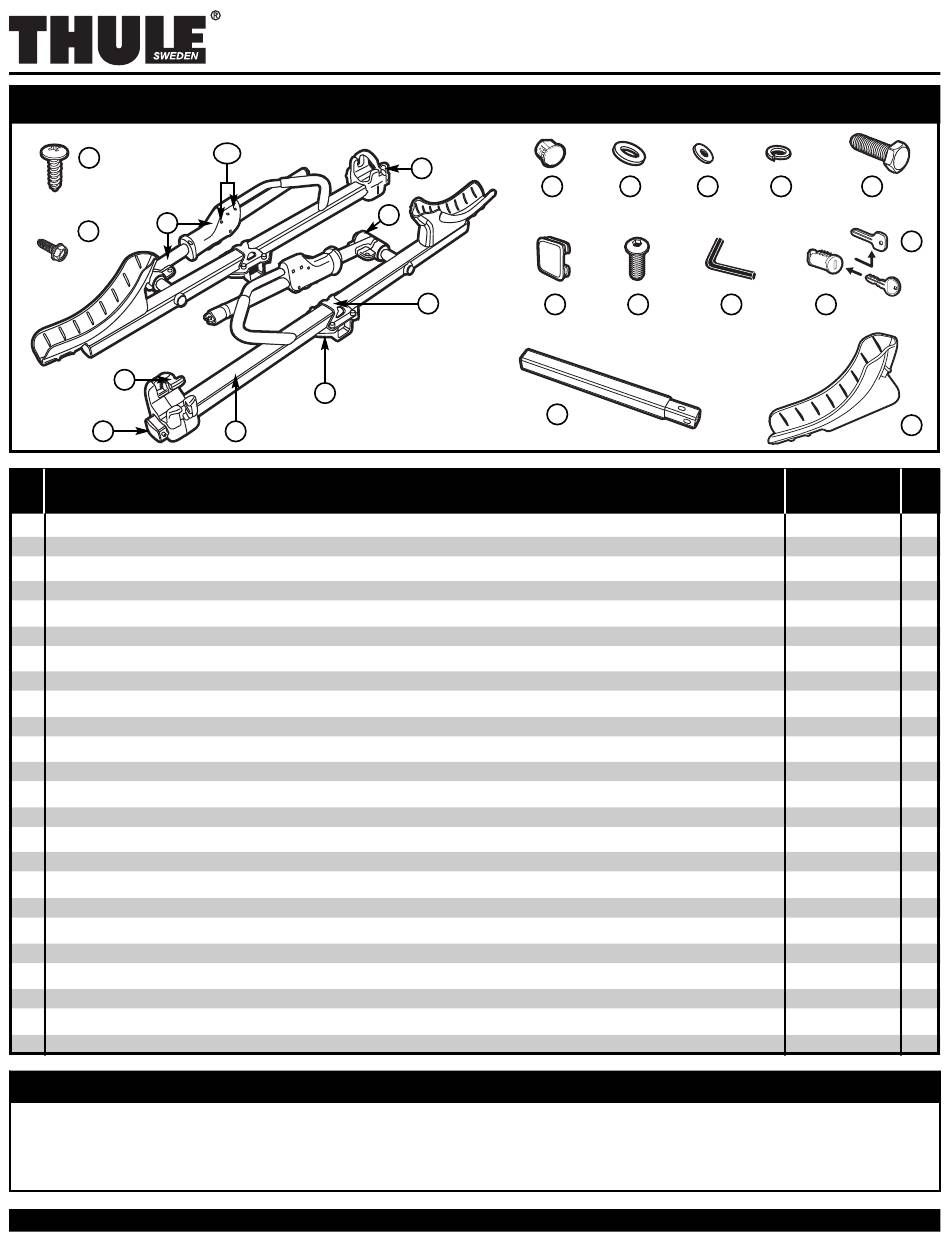

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
T+U
B
I
F
description
description
descripcion
- 2 BIKE ADD-ON FOR (2" HITCH)
H
O
D
Q
A
THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
L
S
J
R
M
numéro de pièce
numero de parte
752-1272-001
K
X
W
E
part number
qty.
qté
cant.
753-3588
1
853-5960
4
2
853-5952
2
853-5958
2
753-3580
2
853-5961
4
753-3582
2
753-3584
2
956-1221-11
2
908-1240-11
2
951-1224-11
2
853-0930
1
853-5994-02
4
853-3160
4
853-7002
2
853-7017
1
853-5976
12
951-0816-11
12
853-5973
4
853-5973
4
853-7512
1
–––––
3
853-1251
1
1 of 6
