Summary of Contents for Hill Audio Andante Series

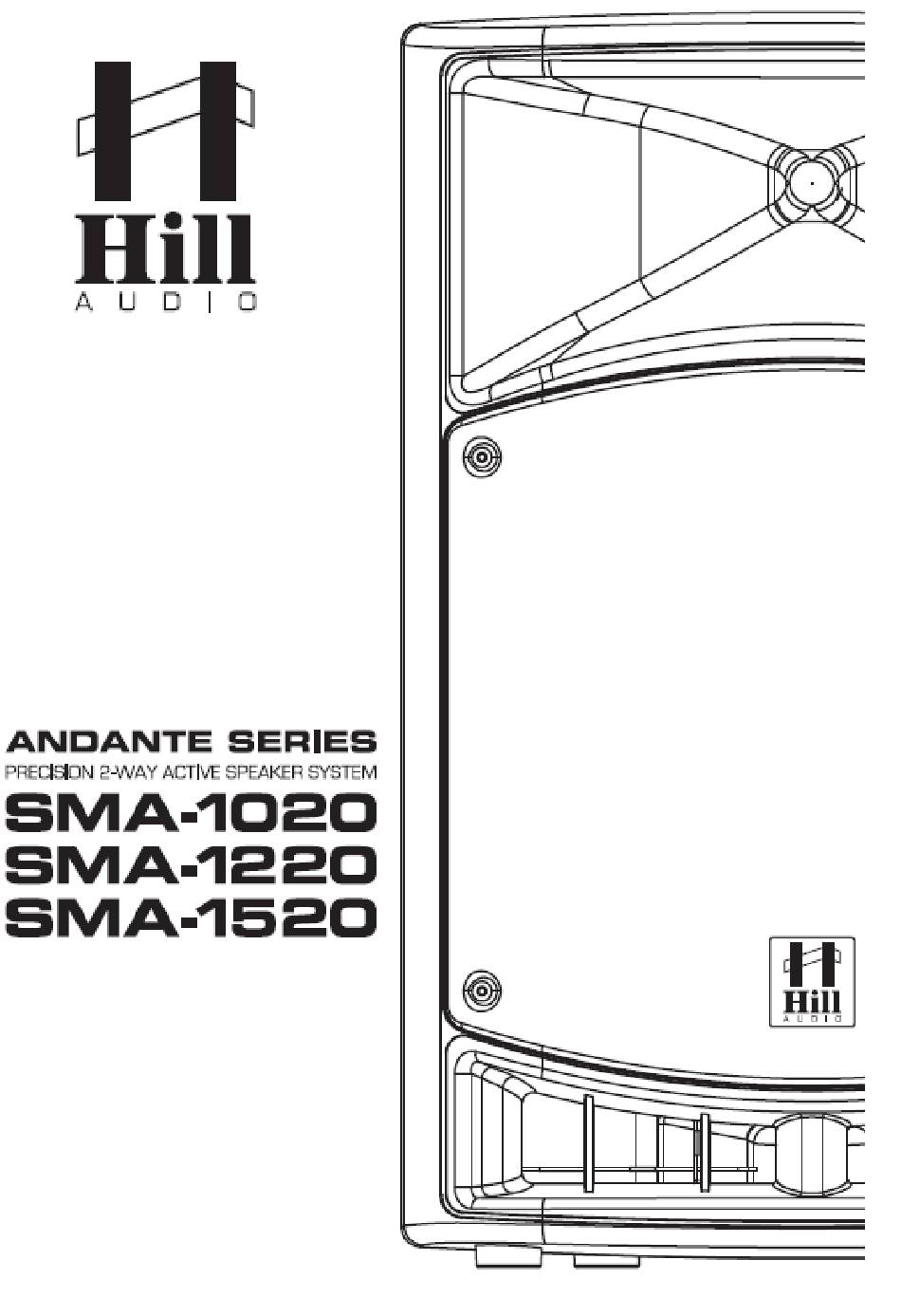

- Page 1 NOTICE D’UTILISATION...
-
Page 2: Consignes De Securite
BIENVENUE Nous vous remercions d’avoir sélectionné un produit de la gamme HILL AUDIO pour votre système son. Afin de s’assurer que votre produit répondra au mieux à vos attentes côté performance, mais également dans le temps, nous vous conseillons de lire attentivement les instructions ci-dessous CONSIGNES DE SECURITE Lisez attentivement toutes les consignes et prenez garde aux différents logos de sécurité... -
Page 3: Installation
DESCRIPTION La série Andante est une série d’enceintes actives bi-amplifiées légères et facilement transportables. Elles sont un outil idéal pour les discomobiles, les conférences,…Réalisées en Polypropylène (PP) très résistant et avec des amplis de classe AB et D, ces enceintes sont robustes, puissantes et offrent une superbe qualité... - Page 4 B.3 SUSPENDUE AU PLAFOND OU SUR UNE STRUCTURE DANGER ! Ce type d’installation requiert de l’expérience car il faut vérifier les charges maximales mais également maîtriser les différents types de matériel d’installation et les consignes de sécurité. Ne vous risquez pas à une telle installation si vous n’avez pas les compétences. Cela pourrait entraîner des accidents.
- Page 5 INTERFACE...
- Page 6 DESCRIPTION Les enceintes Andante ont une interface de mixage 3 canaux. Alors que l’entrée principale (CH1) est censée être en signal mono, les entrées auxiliaires (CH2 et CH3) peuvent être en stéréo. Tous les canaux peuvent être joué en mono ou iI peut être décidé que le canal de gauche est joué par l’enceinte principale et que le canal de droite est envoyé...
- Page 7 13. CH3 entrée audio TRS. Paire de jack 6.35 proposant une entrée stéréo symétrique. Tant qu’aucun connecteur n’est inséré dans le canal de droite, celui-ci va suivre le signal du canal de gauche. Si le signal reçu est en mono, insérez le connecteur dans le canal de gauche. ). Selon la sélection du bouton (14), les canaux vont tous être en signal mono ou le canal de gauche sera joué...
- Page 8 EXEMPLES D’INSTALALTION Utilisation du module de mixage interne Seuls les micros dynamiques fonctionnent (pas de phantom power pour l’utilisation de micros condensés) La fonction de l’enceinte B dépend du réglage du bouton Link Mode Switch (14) sur l’enceinte A. 14.
- Page 9 Utilisation d’un module de mixage externe Les enceintes Andante peuvent être complétées par des boomers. Dans cette application, certains boutons doivent être positionnés de la manière suivante : 14. Link Mode Switch : sur MONO 15. Link Frequency Range Switch : sur 120Hz LP 21.
- Page 10 CONNEXIONS Les enceintes Andante utilisent les connecteurs ci-dessous. Assurez-vous de toujours utiliser des connecteurs et des câbles de bonne qualité. Dans la mesure du possible, préférez les connecteurs symétriques. Evitez les connecteurs asymétriques sur des câbles de plus de 2m.
-
Page 11: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES MODELE SMA 1020 SMA 1220 SMA 1520 Driver LF 10” avec 2” VC 12” avec 2.5” VC 15” avec 2.5 VC Driver HF 1” 1.35” 1.35” Ampli LF 150W class D 250W class D 250W class D Ampli HF 40W class AB 50W class AB 50W class AB... - Page 12 USER GUIDE...
-
Page 13: Important Safety Instructions
WELCOME Thank you for choosing Hill Audio for your sound system. To make sure that this product meets your expectations and provides long-term, reliable performance, please read and follow this instruction manual carefully. IMPORTANT SAFETY INSTRUCTIONS Read these instructions and all markings on the product. Keep this instructions. -
Page 14: On The Floor
DESCRIPTION The Andante series is a series of lightweight, highly portable bi-amplified active PA speakers with an extremely versatile feature set for a broad range of purposes including bands, mobile DJs, conferences and events. Using impact-resistant Polypropylene (PP) as the cabinet material and a high-headroom hybrid class AB + class D amplifier, these speakers are both robust in their handling and powerful in their performance. - Page 15 B.3. SUSPENDED FROM CEILING OR TRUSS (“flown” installation) DANGER: risk of injury: flown installation requires extensive experience, like calculating working load limits, knowledge of installation materials, and periodic safety inspection of all installation material and the flown product. If you lack such qualifications, do not attempt the installation yourself. Improper installation can result in injury of people.
-
Page 16: Operation
OPERATION User Interface... - Page 17 Functional Description Andante speakers offer a user interface which resembles a basic 3-channel mixer. While the main input (CH1) is supposed to be a mono signal, the auxiliary inputs (CH2 and CH3) can be stereo signals, of which it can be decided whether they are summed to mono and played by the internal speaker of whether the left channel is played by the internal speaker and the right channel is sent to a 2 speaker.
- Page 18 16. Link output connector. Tis is a mle XLR connector to supply a line-level balanced audio signal to further Andante series speakers. Note that the signal carried by this output depends on the settings of the Link Mode switch (14) and the Link Frequency Ranges switch (15), and refer to the explanations provided there.
-
Page 19: Application Examples
22. Power Amplifier Protection Indicator. This LED will come on when the internal power amplifier limiter is engaged, indicating that the maximum system level is reached. Decrease the signal level until the indicator is off. 23. Power Indicator. This LED indicated whether the product is switched on or off. APPLICATION EXAMPLES Applications using the internal mixer... - Page 20 Applications using an external mixer...
- Page 21 CONNECTIONS The Andante series speakers use the below connector types, for which the pin assignment must comply with the following specification. Always make sure to use good connectors and cables to ensure proper operation. Balanced connections are to be preferred over unbalanced connections where applicable and...
-
Page 22: Technical Specifications
TECHNICAL SPECIFICATIONS MODEL SMA 1020 SMA 1220 SMA 1520 LF driver 10” with 2” VC 12” with 2.5” VC 15” with 2.5 VC HF driver 1” 1.35” 1.35” LF amplifier 150W class D 250W class D 250W class D HF amplifier 40W class AB 50W class AB 50W class AB...
