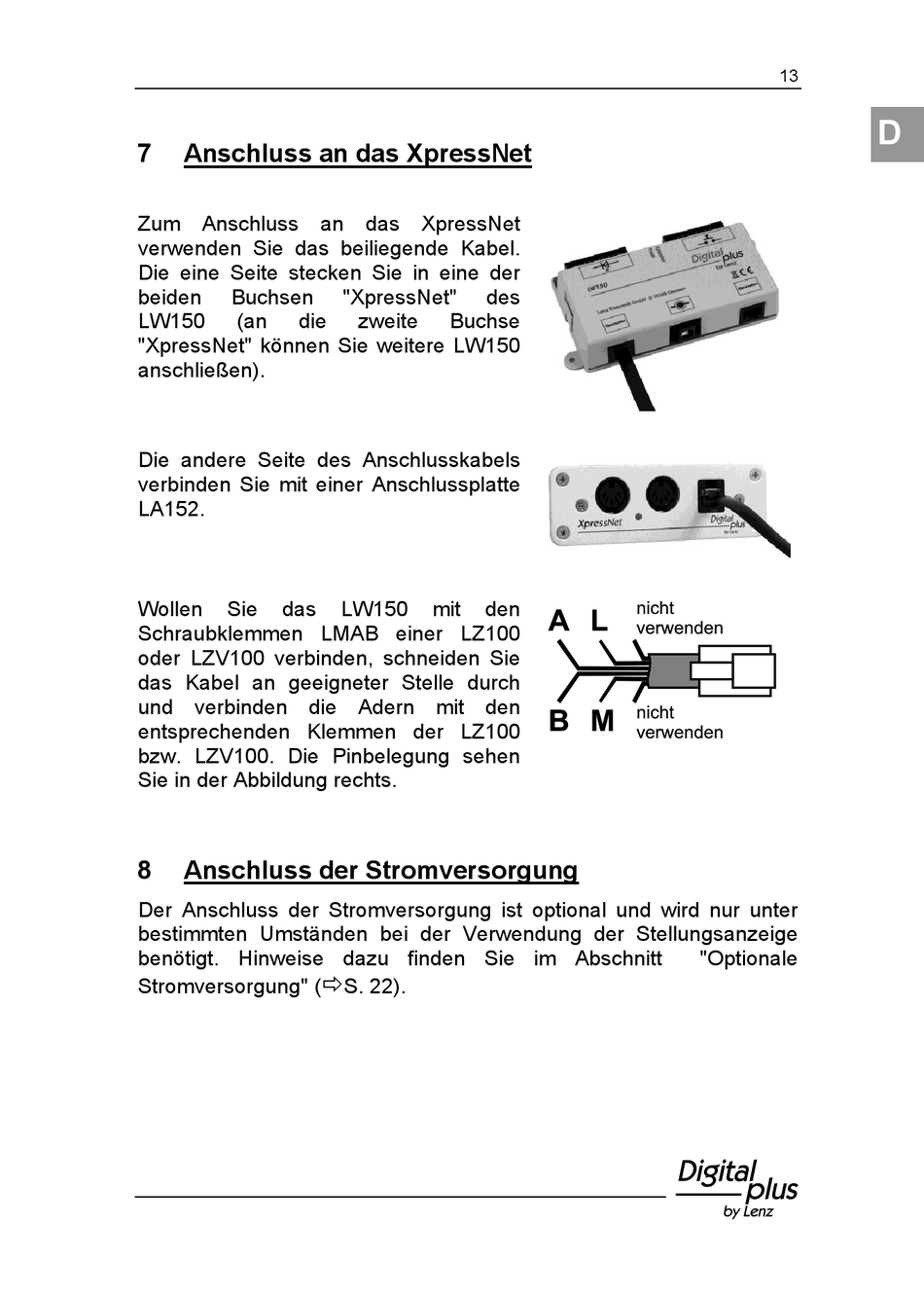

Anschluss an das XpressNet

Zum Anschluss an das XpressNet
verwenden Sie das beiliegende Kabel.
Die eine Seite stecken Sie in eine der
beiden Buchsen
LW150 (an die
"XpressNet" können Sie weitere LW150
anschließen).
Die andere Seite des Anschlusskabels
verbinden Sie mit einer Anschlussplatte
LA152.
Wollen Sie das
Schraubklemmen LMAB einer LZ100
oder LZV100 verbinden, schneiden Sie
das Kabel an geeigneter Stelle durch
und verbinden die Adern mit den
entsprechenden Klemmen der LZ100
bzw. LZV100. Die Pinbelegung sehen
Sie in der Abbildung rechts.
8

Anschluss der Stromversorgung

Der Anschluss der Stromversorgung ist optional und wird nur unter
bestimmten Umständen bei der Verwendung der Stellungsanzeige
benötigt. Hinweise dazu finden Sie im Abschnitt
Stromversorgung" (
"XpressNet" des
zweite Buchse
LW150 mit den

S. 22).
