CAME AF43SR Quick Start Manual

FA00370M4A
IT IT Italiano
EN EN English
FR FR Français
RU RU Русский
www.came.com
ITALIANO

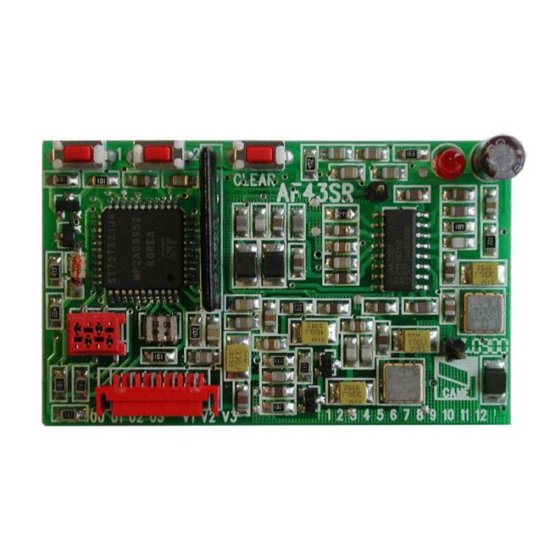

Descrizione
Scheda radiofrequenza a innesto, per max 25 trasmettitori
rolling code della serie ATOMO. Completa di scheda Memory
Roll per la copia di sicurezza dei codici memorizzati.
① Tasto di memorizzazione codice per canale 1 (CH1) o
copia codici da scheda Memory Roll a scheda AF;
② tasto di memorizzazione codice per canale 2 (CH2) o
copia codici da scheda Memory Roll a scheda AF;
③ tasto di cancellazione totale codici;
④ LED di segnalazione;
⑤ connettore per inserimento su scheda elettronica;
⑥ connettore innesto scheda Memory Roll;
⑦ scheda Memory Roll per archivio dati.
Memorizzazione codici
❶ - Premere un tasto di memorizzazione codice ①/②, fino a
quando il LED ④ lampeggia;
❷ - premere il tasto dei trasmettitori da memorizzare sul
canale prescelto, uno di seguito all'altro: a ogni pressione il
LED resta fisso per qualche istante a segnalare l'avvenuta
memorizzazione.
 A memoria piena, il LED lampeggerà velocemente.
FA00370M4A - ver. 1 - 03/2016
1=CH1
2=CH2
25
AF43SR
AF86SR
2 FA1 FC1 FA2 FC2
Prima memorizzazione
Con un trasmettitore GIÀ MEMORIZZATO sulla scheda AF,
ripetere la procedura con i tasti CH1 e/o CH2 della scheda
elettronica in cui è innestata la scheda AF.
Cancellazione codici
- Premere il tasto ③ fino a quando il LED rimane acceso
(circa 5").
 Vengono cancellati tutti i trasmettitori memorizzati.
Copia codici da AF a Memory Roll
Inserire la scheda Memory Roll (*);
- Premere il tasto ② e rilasciarlo dopo il lampeggio del LED
(circa 5").
Copia codici da Memory Roll ad AF
Inserire la scheda Memory Roll (*);
- Premere il tasto ① e rilasciarlo dopo il lampeggio del LED
(circa 5").
( ) ⚠ Prima di inserire o disinserire la scheda Memory Roll,
*
togliere la tensione di linea.
 Una volta completata la procedura di copia dei codici, la
Memory Roll deve essere rimossa.
Dichiarazione . Came S.p.A. dichiara che questo dispositivo
è conforme ai requisiti essenziali e alle altre disposizioni perti-
nenti stabilite dalla direttiva . Originale su richiesta.
1999/5/CE
Dismissione e smaltimento. I componenti dell'imballo (car-
tone, plastiche, etc.) sono assimilabili ai rifi uti solidi urbani. I
componenti del prodotto (metalli, schede elettroniche, batterie,
etc.) vanno separati e diff erenziati. Per le modalità di smaltimento
verifi care le regole vigenti nel luogo d'installazione. Non disper-
dere nell'ambiente!
I DATI E LE INFORMAZIONI INDICATE IN QUESTO MANUALE SONO DA RITE-
NERSI SUSCETTIBILI DI MODIFICA IN QUALSIASI MOMENTO E SENZA OB-
BLIGO DI PREAVVISO.
LE MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
