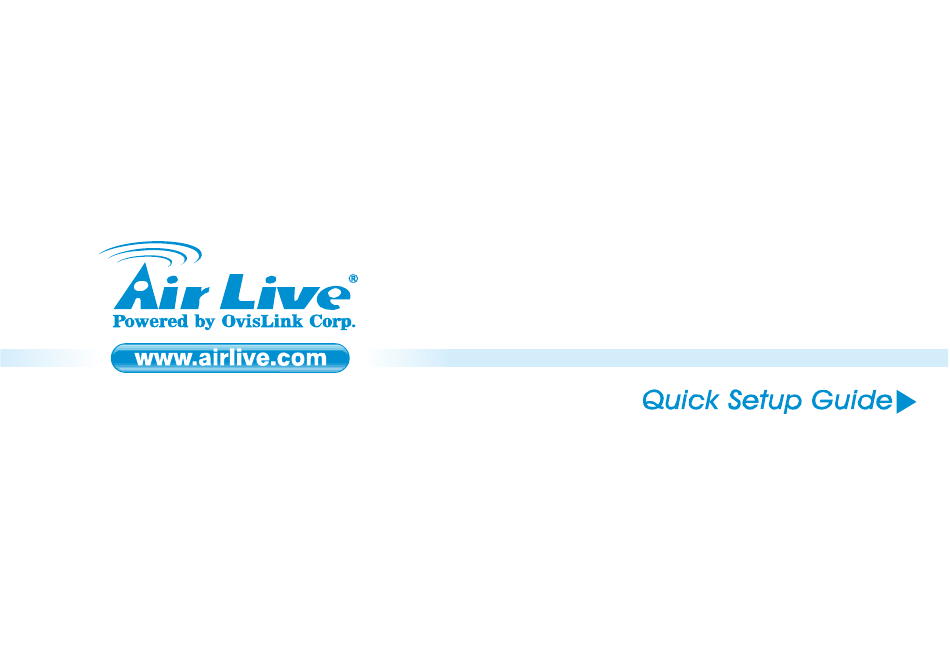

Page 1 Security Gateway Series...
Page 2: Table Of Contents
Table of Contents List of Languages English Português ......Españo l ....Česky ....Deutsch ....Русский ....Polski Français ....... Italiano 日本語 ......Magyar ......Slovensky Ελληνικός ... Security Gateway Series...
Page 3 OvisLink Corp. 5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan Declare that the products VPN GateWay RS-1000, RS-1200 , RS-2000 are in conformity with In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive Clause...
Page 4 Declaration of Conformity We, Manufacturer/Importer OvisLink Corp. 5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan Declare that the products Multi Security Firewall RS-3000 are in conformity with In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive Clause Description EN 55022:1998/A1:2000/A2:2003 Limits and methods of measurement of radio disturbance characteristics of information technology equipment...
Page 5 Declaration of Conformity We, Manufacturer/Importer OvisLink Corp. 5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan Declare that the products Firewall AirLive ES-4000 Series, IAR-5000 Series are in conformity with In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive Clause Description EN 55022:1998/A1:2000/A2:2003 Limits and methods of measurement of radio disturbance characteristics of information technology equipment...
Page 6 This is a Class B product. In a residential area this product may cause radio interference, in which case the user can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive RS-2000, RS-1200, RS-3000, ES-4000, and IAR-5000 meet the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of these data: OvisLink Corp.
Page 7 Important Information The default login name is admin The default IP address is 192.168.1.1 The default password is airlive The default Subnet Mask is 255.255.255.0 LED Indicators RS-2000 Status Indicator Color Flashing Power ● Green Power on Status ● Green Turning on ●...
Page 8: English
RS-1200 Status Indicator Color Flashing Power ● Green Power on Status ● Green Ready to use Turning on WAN1 ● Green Sending/Receiving WAN2 ● Green Sending/Receiving ● Green Sending/Receiving ● Green Sending/Receiving WAN 1 Port Use this port to connect to a router, DSL modem, or Cable modem (WAN) WAN 2 Port...
Page 9 RS-3000 Status Indicator Color Flashing Power ● Green Power on Status ● Green Ready to use Turning on ● Green Sending/Receiving WAN1 ● Orange 100 Mbps ● Green Sending/Receiving WAN2 ● Orange 100 Mbps ● Green Sending/Receiving ● Orange 100 Mbps ●...
Page 10 ES-4000 v2 Status Indicator Color Orange Flashing Power ● Green Power on Hard Disk ● Green Data reading/accessing ● Green 10 Mbps 100 Mbps 1000 Mbps Port1 ● Orange Sending/Receiving ● Green 10 Mbps 100 Mbps 1000 Mbps Port2 ● Orange Sending/Receiving Use this port to connect to internal network...
Page 11 IAR-5000 v2 Status Indicator Color Orange Flashing Power ● Green Power on Hard Disk ● Green Data reading/accessing ● Green 10 Mbps 100 Mbps 1000 Mbps Port1 ● Orange Sending/Receiving ● Green 10 Mbps 100 Mbps 1000 Mbps Port2 ● Orange Sending/Receiving Use this port to connect to internal network...
Page 12 WebUI Example RS-1200/2000/3000 STEP 1: Connect the Admin’s PC and the LAN port of the Security Gateway. Open an Internet web browser and type the default IP address of the Security Gateway as 192.168.1.1 in the address bar. A pop-up screen will appear and prompt for a username and password.
Page 13 STEP 2: After entering the username and password, the Security Gateway WEB UI screen will display. Select the Interface tab on the left menu and a sub-function list will be displayed. Click on WAN from the sub-function list, enter proper Layer3 network setup information Click Modify to modify WAN1/2 settings (i.e.
Page 14 STEP 5: When the New Entry option appears, enter the following configuration: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Click on OK to apply the changes. STEP 6: The configuration is successful when the screen below is displayed. Make sure that all the computers that are connected to the LAN port have their Default Gateway IP Address set to the Security Gateway’s LAN IP Address (i.e.
Page 15 Configuration ES-4000 / IAR-5000 STEP 1: Connect the Admin’s PC and the port1 of the Security Gateway. Open an Internet web browser and type the default IP address of the Security Gateway as 192.168.1.1 in the address bar. A pop-up screen will appear and prompt for a username and password.
Page 16: Security Gateway Series
OvisLink S.A. declara por la presente que el AirLive RS-2000, RS-1200, RS-3000, ES-4000 y IAR-5000 cumple con los requisitos básicos de las directivas 99/05/CE, y es por consiguiente responsable por la exactitud de estos datos: OvisLink Corp.
Page 17: Security Gateway Series
Información Importante El nombre de usuario predeterminado es admin La dirección IP predeterminada es: 192.168.1.1 La contraseña predeterminada es airlive La mascara de subred predeterminada es 255.255.255.0 LEDs Indicadores Estado RS-2000 Indicadore Color Intermitente Power Encendido ● Verde Estado Listo para usar Encendido ●...
Page 18: Español
RS-1200 Estado Indicadore Color Intermitente ● Verde Encendido Power ● Verde Listo para usar Encendido Estado ● Verde Enviando/Recibiendo WAN1 ● Verde Enviando/Recibiendo WAN2 ● Verde Enviando/Recibiendo ● Verde Enviando/Recibiendo Puerto WAN 1 Use este puerto para conectar al router, DSL modem, o Cable modem.
Page 19: Security Gateway Series
RS-3000 Estado Indicadore Color Intermitente Power ● Verde Encendido Estado ● Verde Listo para usar Encendido ● Verde Enviando/Recibiendo WAN1 ● Naranja 100 Mbps ● Verde Enviando/Recibiendo WAN2 ●Naranja 100 Mbps ● Verde Enviando/Recibiendo ● Naranja 100 Mbps ● Verde Enviando/Recibiendo ●...
Page 20: Security Gateway Series
ES-4000 v2 Estado Indicadore Color Naranja Intermitente Power Encendido ● Verde Hard Disk Lectura de los datos/el tener acceso ● Verde ● Verde 10 Mbps 100 Mbps 1000 Mbps Puerto 1 Enviando/Recibiendo ● Naranja ● Verde 10 Mbps 100 Mbps 1000 Mbps Puerto 2 Enviando/Recibiendo ●...
Page 21: Security Gateway Series
IAR-5000 v2 Estado Indicadore Color Naranja Intermitente Power Encendido ● Verde Hard Disk Lectura de los datos/el tener acceso ● Verde ● Verde 10 Mbps 100 Mbps 1000 Mbps Puerto 1 Enviando/Recibiendo ● Naranja ● Verde 10 Mbps 100 Mbps 1000 Mbps Puerto 2 Enviando/Recibiendo ●...
Page 22: Security Gateway Series
Ejemplo de la Web UI RS-1200/2000/3000 Paso 1: Conecte la PC del administrador y el puerto de LAN al Gateway de Seguridad. Abra el browser y tipee la dirección IP predeterminada del equipo Gateway de Seguridad, 192.168.1.1 en el campo del browser.
Page 23: Security Gateway Series
Paso 2: Luego de entrar el usuario y contraseña, el Gateway de Seguridad mostrara la WEB UI. Selccione en el menu de la izquierda ‘Interface” y se despegara un submenu. Clicee en WAN del submenu de funciones, ingresar la información apropiada de capa 3 de la red.
Page 24: Security Gateway Series
Paso 5: Cuando las opciones de ‘New Entry” aparecen. Ingrese la siguiente configuración: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Clicee OK para aplicar los cambios. Paso 6: La configuración es exitosa cuando se muestre la pantalla de abajo.
Page 25: Security Gateway Series
Configuration ES-4000 / IAR-5000 Paso 1: 1. Conecte la PC del Administrador y el Puerto 1 del Gateway de Seguridad. 2. Abra el browser web y tipee la dirección IP predeterminada del equipo 192.168.1,1 en el campo de direcciones. 3. Aparecera una pantalla emergente requiriendo el usario y contraseña.
Page 26: Security Gateway Series
Funkstörungen hervorrufen. In diesem Fall kann der Benutzer aufgefordert werden, entsprechende Maßnahmen zu treffen. Die Firma OvisLink erklärt hiermit, dass der AirLive RS-2000, RS-1200, RS-3000, ES-4000, und IAR-5000 die Basisanforderungen der CE-Direktive 99/05/CE erfüllt und ist somit verantwortlich für die Verlässlichkeit dieser Angaben:...
Page 27: Security Gateway Series
Wichtige Informationen Werkseitig voreingestellter Login-Name admin Werkseitig voreingestellte IP-Adresse 192.168.1.1 Werkseitig voreingestelltes Passwort airlive Werkseitig voreingestellte Subnetz-Maske 255.255.255.0 LED-Statusanzeigen Status Anzeige Farbe Blinken RS-2000 Gerät ● Grün Power eingeschaltet Einschaltvorgang Status ● Grün Betriebsbereit aktiv ● Grün Senden/Empfangen ● Grün...
Page 28: Deutsch
RS-1200 Status Anzeige Farbe Blinken Gerät ● Grün Power eingeschaltet Einschaltvorgang Status ● Grün Betriebsbereit aktiv ● Grün Senden/Empfangen WAN1 WAN2 ● Grün Senden/Empfangen ● Grün Senden/Empfangen ● Grün Senden/Empfangen Für die Verbindung mit einem Router, WAN1-Port (WAN) DSL-Modem oder Kabelmodem. Für die Verbindung mit einem Router, WAN2-Port (WAN) DSL-Modem oder Kabelmodem.
Page 29: Security Gateway Series
RS-3000 Status Anzeige Farbe Blinken Power ● Grün Gerät eingeschaltet Status ● Grün Betriebsbereit Einschaltvorgang aktiv ● Grün Senden/Empfangen WAN1 100 Mbps ● Orange ● Grün Senden/Empfangen WAN2 100 Mbps ● Orange ● Grün Senden/Empfangen 100 Mbps ● Orange ● Grün Senden/Empfangen 100 Mbps ●...
Page 30: Security Gateway Series
ES-4000 v2 Status Anzeige Farbe Orange Blinken Power ● Grün Gerät eingeschalte Hard Disk ● Grün Daten lesen/Zugriff 10 Mbps 100 Mbps ● Grün 1000 Mbps Port 1 Senden/Empfangen ● Orange ● Grün 10 Mbps 100 Mbps 1000 Mbps Port 2 Senden/Empfangen ●...
Page 31: Security Gateway Series
IAR-5000 v2 Status Anzeige Farbe Orange Blinken Power ● Grün Gerät eingeschalte Hard Disk ● Grün Daten lesen/Zugriff 10 Mbps 100 Mbps ● Grün 1000 Mbps Port 1 Senden/Empfangen ● Orange ● Grün 10 Mbps 100 Mbps 1000 Mbps Port 2 Senden/Empfangen ●...
Page 32: Security Gateway Series
RS-1200/2000/3000 Beispiel Weboberfläche SCHRITT 1: Verbinden Sie den Admin-PC mit dem LAN-Port des Security Gateways. Öffnen Sie Ihren Webbrowser und geben Sie die Standard-IP-Adresse 192.168.1.1 im Adressfeld ein. Es erscheint ein Pop-Up-Fenster, das Sie zur Eingabe eines Benutzernamens und eines Passworts auffordert.
Page 33: Security Gateway Series
SCHRITT 2: Nach Eingabe von Benutzernamen und Passwort erscheint die Web-Oberfläche des Security Gateway. Nach dem Anklicken von Interface im Menü auf der linken Seite wird ein Untermenü angezeigt. Klicken Sie hier auf WAN und geben Sie die entsprechenden Netzwerkinformationen ein. Klicken Sie auf Modify um die Änderungen (ggf.
Page 34: Security Gateway Series
SCHRITT 5: Wenn die Option New Entry erscheint geben Sie bitte die folgene Konfiguration ein: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Klicken Sie dann auf OK um die Änderungen durchzuführen. SCHRITT 6: Die Konfiguration war erfolgreich wenn der unten abgebildete Bildschirm erscheint.
Page 35: Security Gateway Series
ES-4000 / IAR-5000 Konfiguration SCHRITT 1: Verbinden Sie den Admin-PC mit dem Port 1 des Security Gateways. Öffnen Sie Ihren Webbrowser und geben Sie die Standard-IP-Adresse des Security Gateway 192.168.1.1 im Adressfeld ein. Es erscheint ein Pop-Up-Fenster, das Sie zur Eingabe eines Benutzernamens und eines Passworts auffordert.
Page 36: Security Gateway Series
W takim przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym oświadcza, że urządzenie AirLive RS-2000, RS-1200, RS-3000, ES-4000, oraz IAR-5000 spełnia podstawowe wymagania dyrektywy 99/05/CE. Podaje też swoje dokładne dane: OvisLink Corp.
Page 37: Security Gateway Series
Ważne informacje Domyślny adres IP to 192.168.1.1 Domyślny login to admin Domyślna maska podsieci to 255.255.255.0 Domyślne hasło to airlive Wzkaźniki LED Status RS-2000 Wzkaźniki Kolor Wzkaźnik mruga Zasilanie Power ● Zielony włączone Gotowy do Status ● Zielony W trakcie włączania używania...
Page 38: Polski
Status RS-1200 Wzkaźniki Kolor Wzkaźnik mruga Zasilanie ● Zielony Power włączone Gotowy do Status ● Zielony W trakcie włączania używania Odbieranie/wysyłanie WAN1 ● Zielony danych Odbieranie/wysyłanie WAN2 ● Zielony danych Odbieranie/wysyłanie ● Zielony danych Odbieranie/wysyłanie ● Zielony danych Użyj tego portu do podłączenia rutera, modemu WAN1-Port (WAN) DSL lub kablowego.
Page 39: Security Gateway Series
RS-3000 Status Wzkaźniki Kolor Wzkaźnik mruga Power ● Zielony Zasilanie włączone Status ● Zielony Gotowy do używania W trakcie włączania WAN1 ● Zielony Odbieranie/wysyłanie danych ● Pomarańczowy 100 Mbps WAN2 ● Zielony Odbieranie/wysyłanie danych ● Pomarańczowy 100 Mbps ● Zielony Odbieranie/wysyłanie danych ●...
Page 40: Security Gateway Series
ES-4000 v2 Status Wzkaźniki Kolor Pomarańczowy Wzkaźnik mruga Power ● Zielony Zasilanie włączone Hard Disk ● Zielony Odczyt/dostęp do danych ● Zielony 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Pomarańczowy Odbieranie/wysyłanie danych ● Zielony 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 41: Security Gateway Series
IAR-5000 v2 Status Wzkaźniki Kolor Pomarańczowy Wzkaźnik mruga Power ● Zielony Zasilanie włączone Hard Disk ● Zielony Odczyt/dostęp do danych ● Zielony 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Pomarańczowy Odbieranie/wysyłanie danych ● Zielony 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 42: Security Gateway Series
RS-1200/2000/3000 Przykład interfejsu użytkownika na stronie WWW Krok 1: Podłącz komputer administratora oraz port LAN do bramki bezpieczeństwa. Otwórz przeglądarkę internetową i wpisz w niej domyślny adres IP bramki bezpieczeństwa – 192.168.1.1. Pojawi się okienko z żądaniem wpisania nazwy użytkownika i hasła. Wpisz domyślną nazwę (admin) i hasło (airlive) administratora.
Page 43: Security Gateway Series
Krok 2: Po wpisaniu nazwy użytkownika i hasła pojawi się interfejs użytkownika bramki sieciowej. Wybierz opcję Interfejs w lewym menu – pojawi się wtedy lista dostępnych funkcji. Kliknij na WAN z tej listy i wpisz właściwe informacje na temat ustawień sieciowych Layer3.
Page 44: Security Gateway Series
Krok 5: Kiedy pojawią się opcje Nowego Wejścia, wybierz następującą konfigurację: Adres źródłowy -Inside_Any Adres docelowy -Outside_Any Usługa -ANY Akcja -Permit ALL Kliknij OK, aby zatwierdzić zmiany. Krok 6: Konfiguracja będzie udana, jeśli pojawi się następujący ekran. Upewnij się, że wszystkie komputery, które są podłączone do portów LAN, mają...
Page 45: Security Gateway Series
Konfiguracja ES-4000 / IAR-5000 Krok 1: Podłącz komputer administratora do portu 1 bramki bezpieczeństwa. Otwórz przeglądarkę internetową i wpisz w niej domyślny adres bramki bezpieczeństwa – 192.168.1.1. Pojawi się okienko z żądaniem wpisania nazwy użytkownika i hasła. Wpisz domyślną nazwę (admin) i hasło (airlive) administratora. Krok 2: Jeśli użytkownik loguje się...
Page 46: Security Gateway Series
AP モードのデフォルト IP アドレスは 192.168.1.1 GPLコンプライアンス: デバイスのファームウデフォルトのサブネットマスク 255.255.255.0 ェアの一部がGPLの認可されたコードを使用しまデフォルトのログインは admin す。GPLソフトウェアのための保証がありません。 http://www.airlive.com/gpl.htm . で我々のデフォルトのパスワード airlive あなたは、ウェブサイトからGPLソースコードのコピーを得ることができます。 LED インジケータ RS-2000 状態インジケータカラー点滅 Power ● 緑パワーオン ● 緑使用の準備つきます状態 ● 緑発信/受信...
Page 47: 日本語
日本語状態 RS-1200 インジケータカラー点滅 ● 緑 Power パワーオン ● 緑使用の準備つきます状態 ● 緑 WAN1 発信/受信 ● 緑 WAN2 発信/受信 ● 緑発信/受信 ● 緑発信/受信ルータ、DSL モデム、またはケーブルモデムに WAN1 ポート接続するのにこのポートを使用してください。 (WAN) WAN2 ポートルータ、DSL モデム、またはケーブルモデムに (WAN) 接続するのにこのポートを使用してください。...
Page 48: Security Gateway Series
日本語 RS-3000 状態インジケータカラー点滅 Power ● 緑パワーオン ● 緑状態使用の準備つきます WAN1 ● 緑発信/受信 ● オレンジ 100 Mbps WAN2 ● 緑発信/受信 ● オレンジ 100 Mbps ● 緑発信/受信 ● オレンジ 100 Mbps ●...
Page 49: Security Gateway Series
日本語 ES-4000 v2 状態インジケータカラーオレンジ点滅 Power ● 緑パワーオン Hard Disk ● 緑データ・リーディング/アクセス ● 10 Mbps 100 Mbps 1000 Mbps 緑 Port 1 ● オレンジ発信/受信 ● 10 Mbps 100 Mbps 1000 Mbps 緑 Port 2 ●...
Page 50: Security Gateway Series
日本語 IAR-5000 v2 状態インジケータカラーオレンジ点滅 Power ● 緑パワーオン Hard Disk ● 緑データ・リーディング/アクセス ● 10 Mbps 100 Mbps 1000 Mbps 緑 Port 1 ● オレンジ発信/受信 ● 10 Mbps 100 Mbps 1000 Mbps 緑 Port 2 ●...
Page 51 日 RS-1200/2000/3000 WebUI エグザンプル本語ステップ 1. 管理者の PC とセキュリティー・ゲートウェイのポート 1 を接続します。 2. インターネットウェブブラウザを開けて、そして、セキュリティー・ゲートウェイのデフォルト IP アドレス 192.168.1 .1 としてアドレスバーでを入力します。 3. ポップアップスクリーンが現れて、ユーザ名とパスワードのプロンプトにアドミニストレーター Administrator に関するデフォルトログインユーザ名(admin)とパスワード(airlive)を入力します。会社の LAN IP アドレスが 192.168.1.0（すなわち、 LAN IP アドレスは、172.16.0.1）のサブネットでないならば、アドミニストレーターは LAN サブネット（すなわち...
Page 52: Security Gateway Series
日本語ステップユーザ名とパスワードを入力した後に、セキュリティー・ゲートウェイ WEB UI スクリーンは表示します。左のメニューのインターフェース Interface タブを選択してください。そうすれば、サブ機能リストを表示されます。サブ機能リストから WAN をクリックしてください、そして、適切な Layer3 ネットワークセットアップ情報を入力してください。モディファイ Modify をクリックして、 WAN1/2 設定(すなわち、WAN1 インタフェース WAN1 Interface) WAN1 インタフェース IP アドレス 61.11.11.11 255.255.255.0 ネットマスク 61.11.11.254 デフォルト・ゲートウェイ DNS Server1 168.95.1.1 注：上記の数字は、例だけです。ISP によっ...
Page 53: Security Gateway Series
日本語ステップ New Entry オプションが現れるとき、以下の構成を入れてください: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL OK をクリックして、変化を適用してくださいステップ下記の画面が示されるとき、構成は成功しています。すなわち、LAN ポートに接続されるすべてのコンピュータでセキュリティー・ゲートウェイの LAN IP アドレスにそれらのデフォルト・ゲートウェイ IP アドレスを設定するのを確実にしてください、(192.168 .1 .1)。ここに、LAN ネットワークのすべてのコンピュータがすぐに、...
Page 54: Security Gateway Series
日 ES-4000 / IAR-5000 構成本語ステップ管理者の PC とセキュリティー・ゲートウェイのポート 1 を接続します。インターネットウェブブラウザを開けて、そして、セキュリティー・ゲートウェイのデフォルト IP アドレス 192.168.1 .1 としてアドレスバーでを入力します。ポップアップスクリーンが現れて、ユーザ名とパスワードのプロンプトにアドミニストレーター Administrator に関するデフォルトログインユーザ名(admin)とパスワード(airlive)を入力します。ステップもしユーザーは初めて、セキュリティー・ゲートウェイの管理インターフェースにログインするなら、システムは自動的にインストール・ウィザードページに変わって、設定を構成するためにユーザーを案内します。より多くの詳細構成のために CD の上でマニュアルをチェックしてください。日本語 Security Gateway Series...
Page 55: Security Gateway Series
Poznámka o značke CE Toto je product triedy B. V obývanej oblasti môže tento product spôsobiť rádiové interferencie, ktoré používateľ odstráni. OvisLink Corp. tu deklaruje, že AirLive RS-2000, RS-1200, RS-3000, ES-4000, a IAR-5000 spĺňa základné požiadavky direktívy 99/05/CE. Za toto tvrdenie zodpovedá: OvisLink Corp.
Page 56: Security Gateway Series
Dôležité informácie Štandardná IP zariadenia je 192.168.1.1 T Štandardné prístupové meno je admin Štandardná maska podsiete je 255.255.255.0 Štandardné heslo je airlive Signalizácia LED Stav RS-2000 Popis Farba Bliká Power ● Zelená Zapnuté Pripravené na Stav ● Zelená Zapínanie používanie Prijímanie/odosielanie...
Page 57: Slovensky
Stav RS-1200 Popis Farba Bliká Power ● Zelená Zapnuté Pripravené na Stav ● Zelená Zapínanie používanie Prijímanie/odosielanie WAN1 ● Zelená dát Prijímanie/odosielanie WAN2 ● Zelená dát Prijímanie/odosielanie ● Zelená dát Prijímanie/odosielanie ● Zelená dát Tento port použite na pripojenie k routru, DSL WAN1-Port (WAN) modemu či káblovému modemu.
Page 58: Security Gateway Series
RS-3000 Stav Popis Farba Bliká Power ● Zelená Zapnuté Stav ● Zelená Pripravené na používanie Zapínanie WAN1 ● Zelená Prijímanie/odosielanie dát ● Oranžová 100 Mbps WAN2 ● Zelená Prijímanie/odosielanie dát ● Oranžová 100 Mbps ● Zelená Prijímanie/odosielanie dát ● Oranžová 100 Mbps ●...
Page 59: Security Gateway Series
ES-4000 v2 Stav Popis Farba Oranžová Bliká Power ● Zelená Zapnuté Hard Disk ● Zelená Komunikácia / prístup ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Oranžová Prijímanie/odosielanie dát ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 60: Security Gateway Series
IAR-5000 v2 Stav Popis Farba Oranžová Bliká Power ● Zelená Zapnuté Hard Disk ● Zelená Komunikácia / prístup ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Oranžová Prijímanie/odosielanie dát ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 61: Security Gateway Series
RS-1200/2000/3000 WebUI – príklad Krok 1: Pripojte správcove PC do portu LAN na Bezpečnostnej bráne. Otvorte webový prehliadač a zadajte štandardnú IP bezpečnostnej brány vo formáte 192.168.1.1. Zobrazí sa okno so žiadosťou o zadanie mena a hesla. Vložte štandardné meno (admin) a heslo (airlive).
Page 62: Security Gateway Series
Krok 2: Po zadaní mena a hesla sa zobrazí webová stránka bezpečnostnej brány. Kliknite na Interface v ľavom menu a zobrazí sa podskupina funkcií. V podskupine kliknite na WAN a zadajte správne nastavenia siete na vrstve 3 Kliknite na Modify a upravte nastavenia WAN1/2 (napr.
Page 63: Security Gateway Series
Krok 5: Po zobrazení vlastností New Entry zadajte tieto hodnoty: Adres źródłowy -Inside_Any Adres docelowy -Outside_Any Usługa -ANY Akcja -Permit ALL Kliknite na OK a zmeny budú akceptované. Krok 6: Po úspešnom nakonfigurovaní sa zobrazí toto okno. Prosím skontrolujte či všetky počítače pripojené...
Page 64: Security Gateway Series
Nastavenie ES-4000 / IAR-5000 Krok 1: 1. Pripojte správcove PC do portu LAN na Bezpečnostnej bráne. 2. Otvorte webový prehliadač a zadajte štandardnú IP bezpečnostnej brány vo formáte 192.168.1.1. 3. Zobrazí sa okno so žiadosťou o zadanie mena a hesla. Vložte štandardné...
Page 65 A OvisLink Corp. declara para os devidos efeitos que o AirLive RS-2000, RS-1200, RS-3000, ES-4000 e IAR-5000 cumpre os requisitos básicos da Directiva 99/05/CE e é por conseguinte responsável pela precisão destes dados: OvisLink Corp.
Page 66 O IP por defeito é 192.168.1.1 O Login name por defeito é admin A Subnetmask por defeito é 255.255.255.0 A password por defeito é airlive Indicadores LED Status RS-2000 A cintilar Indicadore Power Power on ● Verde Status Pronto a usar ligando ●...
Page 67: Português
Status RS-1200 Indicadore A cintilar Power Power on ● Verde Status Pronto a usar ligando ● Verde WAN1 Enviar/receber ● Verde Enviar/receber WAN2 ● Verde Enviar/receber ● Verde Pronto a usar Enviar/receber ● Verde Porta WAN1 Use esta porta para ligar o Router ao modem (WAN) DSL ou Cabo Porta WAN2...
Page 68 RS-3000 Status Indicadore A cintilar Power ● Verde Power on Status ● Verde Pronto a usar ligando WAN1 ● Verde Enviar/receber ● Laranja 100 Mbps WAN2 ● Verde Enviar/receber ● Laranja 100 Mbps ● Verde Enviar/receber ● Laranja 100 Mbps ●...
Page 69 ES-4000 v2 Status Indicadore Laranja A cintilar Power ● Verde Power on Hard Disk ● Verde Data reading / acesso ● Verde 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Laranja Enviar/receber ● Verde 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 70 IAR-5000 v2 Status Indicadore Laranja A cintilar Power ● Verde Power on Hard Disk ● Verde Data reading / acesso ● Verde 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Laranja Enviar/receber ● Verde 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 71 RS-1200/2000/3000 WEBUI Exemplos Passo 1: Ligue o PC de Administrador com a porta LAN do Gateway Security. Abra o Internet browser e escreva na barra de endereço o IP por defeito do Gateway Security, que é 192.168.1.1. Aparecerá uma janela pop-up perguntando pelo Nome de Utilizador e Password.
Page 72 Passo 2: Logo apos entrar com o nome de utilizador e password, aparecerá a janela WEB UI Gateway Security. Selecione o Interface tab do menu à esquerda e uma lista sub-função será mostrada. Clique em WAN na lista sub-função, Entre com a informação apropriada network setup layer3.
Page 73 Passo 5: Quando aparecer a opção New Entry, entre a seguinte configuração: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Clique OK para guardar as modificações. Passo 6: Quando a janela em baixo for mostrada significa que a configuração foi feita com sucesso. Verifique que todos os computadores que estão ligados na porta LAN, têm o IP por defeito, do Gateway Security.
Page 74 ES-4000 / IAR-5000 Configuração Passo 1: Ligue o PC de Administrador com a porta1 do Gateway Security. Abra o Internet browser e escreva na barra de endereço o IP por defeito do Gateway Security, que é 192.168.1.1. Aparecerá uma janela pop-up perguntando pelo Nome de Utilizador e Password.
Page 75 Toto zařízení odpovídá třídě B. V domácím prostředí může způsobovat radiové rušení. V tomto případě by měl uživatel přijmout odpovídající opatření. Společnost OvisLink Corp. takto deklaruje, že AirLive RS-2000, RS-1200, RS-3000, ES-4000 a IAR-5000 splňuje základní pravidla norem 99/05/CE, a je proto odpovědná za správnost všech údajů:...
Page 76 Důležité informace Základní IP adresa 192.168.1.1 Základní uživatelské admin Základní maska sítě 255.255.255.0 Základní heslo airlive LED indikace Stav RS-2000 Indikace Barva Bliká Power Zapnuto ● Zelená Připraveno Stav Zapnutí ● Zelená k užívání Odesílání / Příjem dat ● Zelená...
Page 77 Stav RS-1200 Indikace Barva Bliká Power ● Zelená Zapnuto Připraveno Stav ● Zelená Zapnutí k užívání WAN1 ● Zelená Odesílání / Příjem dat WAN2 ● Zelená Odesílání / Příjem dat ● Zelená Odesílání / Příjem dat ● Zelená Odesílání / Příjem dat WAN 1 Port Použijte tento port pro připojení...
Page 78 RS-3000 Stav Indikace Barva Bliká Power ● Zelená Zapnuto Stav ● Zelená Připraveno k užívání Zapnutí WAN1 ● Zelená Odesílání / Příjem dat ● Oranžová 100 Mbps WAN2 ● Zelená Odesílání / Příjem dat ● Oranžová 100 Mbps ● Zelená Odesílání...
Page 79 ES-4000 v2 Stav Indikace Barva Oranžová Bliká Power ● Zelená Zapnuto Hard Disk ● Zelená Přístup / čtení dat ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Oranžová Odesílání / Příjem dat ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 80 IAR-5000 v2 Stav Indikace Barva Oranžová Bliká Power ● Zelená Zapnuto Hard Disk ● Zelená Přístup / čtení dat ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Oranžová Odesílání / Příjem dat ● Zelená 10 Mbps 100 Mbps 1000 Mbps Port 2 ●...
Page 81 RS-1200/2000/3000 Příklad nastavení WebUI KROK 1: Připojte administrační počítač do LAN portu Security Gateway. Otevřete internetový prohlížeč a zadejte IP adresu zařízení 192.168.1.1 do adresního řádku. Zadejte uživatelské jméno a heslo. Základní nastavení uživatelského jména a hesla je admin (jméno) a airlive (heslo). Pokud není...
Page 82 KROK 2: Po zadání uživatelského jména a hesla se dostanete do webového rozhraní Security Gateway. Zvolte sekci Interface v levém menu a rozbalí se vám seznam funkcí. Klikněte na možnost WAN, zde zadejte odpovídající informace Klikněte na Modify pro změnu nastavení WAN1/2 (i.e.
Page 83 KROK 5: Jak se objeví nabídka po kliknutí na tl. New Entry postupujte následovně: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Klikněte na OK pro potvrzení změn. KROK 6: Konfigurace je úspěšná pokud se vám ukáže obrazovka níže uvedená.
Page 84 Konfigurace ES-4000 / IAR-5000 KROK 1: 1. Připojte administrační počítač do portu LAN 1 Security Gateway. 2. Otevřete internetový prohlížeč a zadejte IP 192.168.1.1. 3. Objeví se pop-up okno, do něj zadejte uživatelské jméno (admin) a heslo (airlive). KROK 2: Pokud se uživatel připojuje k administračnímu rozhraní...
Page 85 подпадает под условия лицензии GPL. Для Имя пользователя по умолчанию admin программного обеспечения GPL не существует Пароль по умолчанию airlive гарантии. Вы можете скачать исходные коды GPL с нашего сайта http://www.airlive.com/gpl.htm LED Indicators RS-2000 Описание Непрерывно Индикатор Цвет Мигает Power ● Зелёный...
Page 86: Русский
Описание RS-1200 Непрерывно Индикатор Цвет Мигает Power ● Зелёный Включён ● Зелёный Готов к работе Идёт загрузка Описание Передача данных WAN1 ● Зелёный Передача данных ● Зелёный WAN2 Передача данных ● Зелёный Передача данных ● Зелёный к этому порту подключается роутер, WAN1 Port (WAN) DSL-модем...
Page 87 RS-3000 Описание Индикатор Цвет Непрерывно Мигает Power ● Зелёный Включён Описание ● Зелёный Готов к работе Идёт загрузка WAN1 ● Зелёный Передача данных ● Оранжевый 100 Mbps WAN2 ● Зелёный Передача данных ● Оранжевый 100 Mbps ● Зелёный Передача данных ●...
Page 88 ES-4000 v2 Описание Индикатор Цвет Оранжевый Непрерывно Мигает Power ● Зелёный Включён Hard Disk ● Зелёный Чтение / доступ к данным ● Зелёный 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Оранжевый Передача данных ● Зелёный 1000 Mbps 10 Mbps 100 Mbps Port 2 ●...
Page 89 IAR-5000 v2 Описание Индикатор Цвет Оранжевый Непрерывно Мигает Power ● Зелёный Включён Hard Disk ● Зелёный Чтение / доступ к данным ● Зелёный 10 Mbps 100 Mbps 1000 Mbps Port 1 ● Оранжевый Передача данных ● Зелёный 1000 Mbps 10 Mbps 100 Mbps Port 2 ●...
Page 90 Пример настройки RS-1200/2000/3000 Шаг 1: Соедините шлюз с компьютером администратора локальной сети. Откройте веб-браузер и перейдите по IP-адресу шлюза (по умолчанию 192.168.1.1). В окне авторизации укажите имя пользователя admin и пароль airlive. Если локальная сеть имеет другой диапазон IP-адресов (например, адрес компьютера 172.16.0.1), то...
Page 91 Шаг 2: В окне браузера откроется главное меню управления шлюзом. Выберите вкладку Interface в меню слева. Выберите WAN из списка, укажите основные сетевые настройки Нажмите Modify чтобы изменить настройки WAN1/2 WAN1 interface IP Address 61.11.11.11 NetMask 255.255.255.0 Default Gateway 61.11.11.254 DNS Server1 168.95.1.1 Шаг...
Page 92 Шаг 5: Когда появится окно настроек New Entry, укажите следующую конфигурацию: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Нажмите OK чтобы сохранить настройки. Шаг 6: Если вы видите сообщение как на картинке ниже, значит настройки произведены правильно. Убедитесь, что...
Page 93 Настройка ES-4000 / IAR-5000 Шаг 1: Соедините кабелем локальной сети компьютер администратора и порт 1 шлюза. Откройте веб-браузер и перейдите по IP-адресу шлюза (по умолчанию 192.168.1.1). В окне авторизации укажите имя пользователя admin и пароль airlive. Шаг 2: При первом заходе на страницу настройки откроется мастер Install Wizard, который...
Page 94 C’est un produit de classe B. En zone résidentielle ce produit peut causer des interférences radio et dan ce cas l’utilisateur doit prendre les mesures appropriées. La compagnie, soussignée, OvisLink Corp déclare AirLive RS-2000, RS-1200, RS-3000, ES-4000, and IAR-5000 répondent aux conditions essentielles de la directive 99/05/CE et par conséquent est responsable de l’exactitude de ces données...
Page 95: Français
Le défaut de l’adresse IP est 192.168.1.1 Le nom de login par est admin Le masque par défaut de Sous Réseau est Le mot de passé par défaut est airlive 255.255.255.0 LED Indicators Statut RS-2000 Indicateur Couleur Flashing Alimentation ● Verte Branché...
Page 96 RS-1200 Statut Indicateur Couleur Flashing Alimentation ● Vert Branché Statut ● Vert Allumé Prêt à fonctionner WAN1 ● Vert Emission/Réception WAN2 ● Vert Emission/Réception ● Vert Emission/Réception ● Vert Emission/Réception Utiliser ce port pour se connecter au routeur, à Port WAN1 (WAN) un modem DSL ou un câble de modem Utiliser ce port pour se connecter au routeur, à...
Page 97 RS-3000 Status Indicateur Couleur Flashing Alimentation ●Vert Branché Status ●Vert Prêt à fonctionner Allumé ●Vert Emission/Réception WAN1 ●Orange 100 Mbps ●Vert Emission/Réception WAN2 ●Orange 100 Mbps ●Vert Emission/Réception ●Orange 100 Mbps ●Vert Emission/Réception ●Orange 100 Mbps WAN1 Port (WAN) Utiliser ce port pour vous connecter à un routeur, à un modem DSL ou un câble modem. WAN2 Port (WAN) Utiliser ce port pour vous connecter à...
Page 98 ES-4000 v2 Status Indicateur Couleur Orange Flashing Alimentation ● Vert Branché Hard Disk ● Vert Lecture des données / accès ● Vert 10 Mbps 100 Mbps 1000 Mbps Port1 ● Orange Emission/Réception ● Vert 10 Mbps 100 Mbps 1000 Mbps Port2 ●...
Page 99 IAR-5000 v2 Status Indicateur Couleur Orange Flashing Alimentation ● Vert Branché Hard Disk ● Vert Lecture des données / accès ● Vert 10 Mbps 100 Mbps 1000 Mbps Port1 ● Orange Emission/Réception ● Vert 10 Mbps 100 Mbps 1000 Mbps Port2 ●...
Page 100 RS-1200/2000/3000 WebUI Example Etape 1: Connectez l’administrateur de l’ordinateur et le port 1 au portail de sécurité. Ouvrir un navigateur web et taper l’adresse IP par défaut du portail de sécurité 192.168.1.1 dans la barre d’adresse. Une fenêtre pop up apparait et déclenche une demande de nom d’utilisateur et de mot de passé.
Page 101 ETAPE 2: Apr7s avoir entré le nom utilisateur et le mot de passe, l’écran Web UI du portail de sécurité s’affichera. Sélectionner l’onglet Interface sur le menu à gauche et une liste de sous fonctions s’affichera. Cliquez sur WAN à partir de la liste de sous fonctions, entrez le Layer 3 correct pour l’information sur l’installation du réseau Cliquez Modifier pour modifier les réglages...
Page 102 ETAPE 5: Quand l’option Nouvelle Entrée apparait, entrer la configuration suivante : Adresse Source - A l’intérieur d’aucune Adresse de Destination - A l’extérieur d’aucune Service - aucun Action -Permit ALL Click on OK to apply the changes. ETAPE 6: La configuration est réussie quand l’écran ci-dessous s’affiche.
Page 103 Configuration ES-4000 / IAR-5000 ETAPE 1: Connecter le PC Administrateur et le port 1 du portail de sécurité. Ouvrer le navigateur internet web et taper l’adresse IP par défaut comme Internet comme 192.168.1.1 dans la barre d’adresse. Un écran pop-up apparaîtra et déclenche la demande d’un nom utilisateur et d’un mot de passe.
Page 104 Questo è un prodotto Classe B. Nei quartieri residenziali può generare radio interferenze, in cui caso l’utente è richiesto di provvedere le misure necessarie. OvisLink Corp rende noto che AirLive RS-2000, RS-1200, RS-3000, ES-4000, and IAR-5000 adempisce con i requisiti basici delle direttive 99/05/CE, ed è per tanto responsabile per l’accuratezza di questi dati.
Page 105: Italiano
Informazioni importanti Indirizzo IP di default, è 192.168.1.1 Il nome utente di login, di default, è admin La maschera di sottorete di default è 255.255.255.0 La password di default è airlive Indicatori LED Stato RS-2000 indicatore Colore Flashing Alimentazione ●Verde Accensione...
Page 106 RS-1200 Stato Indicatore Colore Flashing Alimentazione ●Verde Accensione Stato ●Verde Pronto all’uso Avvio WAN1 ●Verde Invio/ricezione WAN2 ●Verde Invio/ricezione ●Verde Invio/ricezione ●Verde Invio/ricezione Utilizzare questa porta per connettersi al WAN1 Port (WAN) router, al modem DLS o a un modem via cavo Utilizzare questa porta per connettersi al WAN2 Port (WAN) router, al modem DLS o a un modem via cavo...
Page 107 RS-3000 Stato Indicatore Colore Flashing Alimentazione ●Verde Accensione Stato ●Verde Pronto all’uso Avvio ●Verde Invio/ricezione WAN1 ●Arancione 100 Mbps ●Verde Invio/ricezione WAN2 ●Arancione 100 Mbps ●Verde Invio/ricezione ●Arancione 100 Mbps ●Verde Invio/ricezione ●Arancione 100 Mbps WAN1 Port (WAN) Utilizzare questa porta per connettersi al router, al modem DLS o a un modem via cavo WAN2 Port (WAN) Utilizzare questa porta per connettersi al router, al modem DLS o a un modem via cavo LAN Port (LAN) Utilizzare questa porta per connettersi al network LAN dell’ufficio...
Page 108 ES-4000 v2 Stato Indicatore Colore Arancione Flashing Alimentazione ● Verde Accensione Fase di lettura/accesso Disco rigido ● Verde dei dati ● Verde 10 Mbps 100 Mbps 1000 Mbps Porta1 ● Arancione Invio/ricezione ● Verde 10 Mbps 100 Mbps 1000 Mbps Porta2 ●...
Page 109 IAR-5000 v2 Stato Indicatore Colore Arancione Flashing Alimentazione ● Verde Accensione Fase di lettura/accesso Disco rigido ● Verde dei dati ● Verde 10 Mbps 100 Mbps 1000 Mbps Porta1 ● Arancione Invio/ricezione ● Verde 10 Mbps 100 Mbps 1000 Mbps Porta2 ●...
Page 110 WebUI Example RS-1200/2000/3000 Passo 1: Connettere il PC dell’amministratore alla porta 1 del gateway di sicurezza (Security Gateway) Aprire una finestra del browser Internet e battere l’indirizzo IP del gateway di sicurezza , 192.168.1.1 nella barra dell’indirizzo Apparirà una schermata di pop-up che chiederà il nome utente e la password.
Page 111 Passo 2: dopo aver inserito il nome utente e di la password, comparirà La schermata del Security Gateway WEB. Selezionare il modulo Interfaccia dal menu a sinistra e i comparirà la lista delle azioni possibili. • Cliccare su WAN dalla lista delle sottofunzioni, inserire le le esatte informazioni di Startup del network livello 3.
Page 112 Passo 5: alla comparsa dell'opzione New Entry - nuovo inserimento, inserire la seguente configurazione:: indirizzo sorgente - qualunque all'interno - qualunque all'esterno indirizzo di destinazione servizio - Qualunque azione - consenti qualunque cliccare OK per applicare i cambiamenti Passo 6: la configurazione si è...
Page 113 Configurazione del ES-4000 / IAR-5000 Passo 1: Connettere il PC dell’amministratore alla porta 1 del gateway di sicurezza (Security Gateway) Aprire una finestra del browser Internet e battere l’indirizzo IP del gateway di sicurezza , 192.168.1.1 nella barra dell’indirizzo Apparirà una schermata di pop-up che chiederà il nome utente e la password.
Page 114: Magyar
Ebben az esetben ezt a zavaró hatást a felhasználónak magának kell elhárítania. Megjegyzés a CE jelzéssel kapcsolatban B osztályba sorolt termék. Sűrűn lakott területen a termék rádiózavarokat okozhat, amely esetben a felhasználónak kell AirLive RS-2000, RS-1200, megtennie a szükséges intézkedéseket. Az OvisLink Corp. ezennel kijelenti, hogy a RS-3000, ES-4000, and IAR-5000 az 1999/05/CE irányelv alapvető...
Page 115 Fontos információ Az alapértelmezett felhasználónév (login): admin Az alapértelmezett IP cím: 192.168.1.1 Az alapértelmezett jelszó (password): airlive Az alapértelmezett alhálózati maszk: 255.255.255.0 Jelzőfények RS-2000 Status Jelzőfény Szín Világít Villog Tápfeszültség Power ●Zöld Használatra A bekapcsolás Status ●Zöld kész folyamatban ●Zöld Adatküldés/fogadás...
Page 116 RS-1200 Status Jelzőfény Szín Világít Villog Power ●Zöld Tápfeszültség be A bekapcsolás Status ●Zöld Használatra kész folyamatban WAN1 ●Zöld Adatküldés/fogadás WAN2 ●Zöld Adatküldés/fogadás ●Zöld Adatküldés/fogadás ●Zöld Adatküldés/fogadás Ezt a portot használja a routerhez, DSL WAN 1 Port (WAN) modemhez vagy kábelmodemhez való csatlakozásra Ezt a portot használja a routerhez, DSL WAN 2 Port (WAN)
Page 117 RS-3000 Status Jelzőfény Szín Világít Villog Power ●Zöld Tápfeszültség be Status ●Zöld Használatra kész A bekapcsolás folyamatban ●Zöld Adatküldés/fogadás WAN1 ●Narancs 100 Mbps ●Zöld Adatküldés/fogadás WAN2 ●Narancs 100 Mbps ●Zöld Adatküldés/fogadás ●Narancs 100 Mbps ●Zöld Adatküldés/fogadás ●Narancs 100 Mbps Ezt a portot használja a routerhez, DSL modemhez vagy kábelmodemhez való WAN1 Port (WAN) csatlakozásra Ezt a portot használja a routerhez, DSL modemhez vagy kábelmodemhez való...
Page 118 ES-4000 v2 Status Jelzőfény Szín Lekapcsol Világít Narancs Villog Power ● Zöld Tápfeszültség be Hard Disk ● Zöld Adatolvasás/hozzáférés ● Zöld 10 Mbps 100 Mbps 1000 Mbps Port1 ● Narancs Adatküldés/fogadás ● Zöld 10 Mbps 100 Mbps 1000 Mbps Port2 ●...
Page 119 IAR-5000 v2 Status Jelzőfény Szín Lekapcsol Világít Narancs Villog Power ● Zöld Tápfeszültség be Hard Disk ● Zöld Adatolvasás/hozzáférés ● Zöld 10 Mbps 100 Mbps 1000 Mbps Port1 ● Narancs Adatküldés/fogadás ● Zöld 10 Mbps 100 Mbps 1000 Mbps Port2 ●...
Page 120 RS-1200/2000/3000 WebUI Example 1 Lépés : Csatlakoztassa a rendszergazda számítógépét a Port 1 feliratú dugaszhoz. Nyissa meg az internetböngészőjét és a címsorba gépelje alapértelmezett IP-címet (192.168.1.1). A felugró ablakban adja meg a felhasználói nevet és a hozzá tartozó jelszót. (Alapértelmezés szerint admin/airlive.). Ha a céges LAN hálózat nem a 192.168.1.0-nak megfelelő...
Page 121 2 Lépés: A felhasználónév és a jelszó beírása után megjelenik a Security Gateway webes kezelőfelülete. A bal oldali menüben válassza ki az Interface fület – ezután megjelenik az innen elérhető funkciók listája. Kattintson a WAN opcióra, és adja meg a megfelelő...
Page 122 5. Lépés: Amikor a New Entry ablak megjelenik, állítsa be az alábbi konfigurációt: Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Kattintson az OK gombra a változtatások elmentéséhez. 6. Lépés: Amennyiben a beállítás sikeres volt, az alábbi ablak jelenik meg.
Page 123 ES-4000 / IAR-5000 Beállítása 1. LÉPÉS : 1. Csatlakoztassa a rendszergazda számítógépét a Port 1 feliratú dugaszhoz.. 2. Nyissa meg az internetböngészőjét és a címsorba gépelje be az alapértelmezett IP-címet (192.168.1.1). 3. A felugró ablakban adja meg a felhasználói nevet és a hozzá tartozó jelszót. (Alapértelmezés szerint admin/airlive.) 2.
Page 124 ραδιοπαρεμβάσεις, οπότε σ' αυτή την περίπτωση ο χρήστης πρέπει να λάβει τα κατάλληλα μέτρα. Η εταιρεία OvisLink με το παρόν έγγραφο δηλώνει ότι τα AirLive AirLive RS-2000, RS-1200, RS-3000, ES-4000, and IAR-5000 συναντούν τις βασικές προϋποθέσεις της οδηγίας 99/05/CE, και είναι επομένως υπεύθυνη για την ακρίβεια αυτών των στοιχείων: OvisLink Corp.
Page 125: Ελληνικός
Η προεπιλεγμένη διεύθυνση IP για την συσκευή είναι Το προεπιλεγμένο όνομα πρόσβασης είναι admin 192.168.1.1 Ο προεπιλεγμένος κωδικός πρόσβασης είναι airlive Η προεπιλεγμένη μάσκα υποδικτύου είναι255.255.255.0 Ενδεικτικές λυχνίες Λυχνία Κατάσταση RS-2000 Ένδειξη Χρώμα Παλλόμενο Ενεργή Τροφοδοσία ●Πράσινο συσκευή Έτοιμο για...
Page 126 RS-1200 Λυχνία Κατάσταση Ένδειξη Χρώμα Παλλόμενο Ενεργή Τροφοδοσία ●Πράσινο συσκευή Έτοιμο για Σε διαδικασία Κατάσταση ●Πράσινο χρήση ενεργοποίησης WAN1 ●Πράσινο Αποστολή/Παραλαβή WAN2 ●Πράσινο Αποστολή/Παραλαβή ●Πράσινο Αποστολή/Παραλαβή ●Πράσινο Αποστολή/Παραλαβή Θύρα WAN 1 Χρησιμοποιήστε την θύρα για να συνδέσετε router, DSL modem ή Cable modem. (WAN) Θύρα...
Page 127 RS-3000 Λυχνία Κατάσταση Ένδειξη Χρώμα Παλλόμενο Τροφοδοσία ●Πράσινο Ενεργή συσκευή Status ●Πράσινο Έτοιμο για χρήση Σε διαδικασία ενεργοποίησης ●Πράσινο Αποστολή/Παραλαβή WAN1 ●Πορτοκαλί 100 Mbps ●Πράσινο Αποστολή/Παραλαβή WAN2 ●Πορτοκαλί 100 Mbps ●Πράσινο Αποστολή/Παραλαβή ●Πορτοκαλί 100 Mbps ●Πράσινο Αποστολή/Παραλαβή ●Πορτοκαλί 100 Mbps Θύρα...
Page 128 ES-4000 v2 Λυχνία Κατάσταση Ένδειξη Χρώμα Πορτοκαλί Παλλόμενο Τροφοδοσία ● Πράσινο Τροφοδοσία Σκληρός δίσκος ● Πράσινο Επεξεργασία/δεδομένων ● Πράσινο 100 Mbps 100 Mbps 1000 Mbps Port1 ● Πορτοκαλί Αποστολή/Παραλαβή ● Πράσινο 100 Mbps 100 Mbps 1000 Mbps Port2 ● Πορτοκαλί Αποστολή/Παραλαβή...
Page 129 IAR-5000 v2 Λυχνία Κατάσταση Ένδειξη Χρώμα Πορτοκαλί Παλλόμενο Τροφοδοσία ● Πράσινο Τροφοδοσία Σκληρός δίσκος ● Πράσινο Επεξεργασία/δεδομένων ● Πράσινο 100 Mbps 100 Mbps 1000 Mbps Port1 ● Πορτοκαλί Αποστολή/Παραλαβή ● Πράσινο 100 Mbps 100 Mbps 1000 Mbps Port2 ● Πορτοκαλί Αποστολή/Παραλαβή...
Page 130 WebUI Example RS-1200/2000/3000 ΒΗΜΑ 1: Συνδέστε τον Η/Υ με την θύρα 1 της συσκευής. Τρέξτε μία εφαρμογή Internet Explorer και πληκτρολογήστε την παρακάτω διεύθυνση 192.168.1.1.. Ένα παράθυρο θα αναδυθεί όπου και θα σας ζητάει να πληκτρολογήσετε τα παρακάτω στοιχεία: username (admin) και password (airlive).
Page 131 ΒΗΜΑ 2: Μετά την πιστοποίηση που θα ζητήσει η συσκευή θα εμφανιστεί το μενού παραμετροποίησής της. Επιλέξτε το κουμπί Interface στα αριστερά και θα εμφανιστούν υποκατηγορίες. Κάνετε κλικ στο κουμπί WAN από το υπομενού και θα εισαχθείτε στις ρυθμίσεις Layer3 network.
Page 132 ΒΗΜΑ 5: Όταν εισαχθείτε στο μενού New Entry εισάγετε τις παρακάτω ρυθμίσεις Source Address -Inside_Any Destination Address -Outside_Any Service -ANY Action -Permit ALL Κάνετε κλικ στο ΟΚ για να σώσετε τις ρυθμίσεις. ΒΗΜΑ 6: Οι ρυθμίσεις έχουν εκτελεστεί σωστά όταν εμφανιστεί η παρακάτω...
Page 133 Παραμετροποίηση ES-4000 / IAR-5000 ΒΗΜΑ 1: Συνδέστε τον Η/Υ στην θύρα1 της συσκευής. Ανοίξτε μία εφαρμογή Internet Explorer και πληκτρολογήστε την παρακάτω διεύθυνση 192.168.1.1. Ένα παράθυρο θα αναδυθεί όπου και θα σας ζητάει να πληκτρολογήσετε τα παρακάτω στοιχεία: username (admin) και password (airlive) ΒΗΜΑ...
