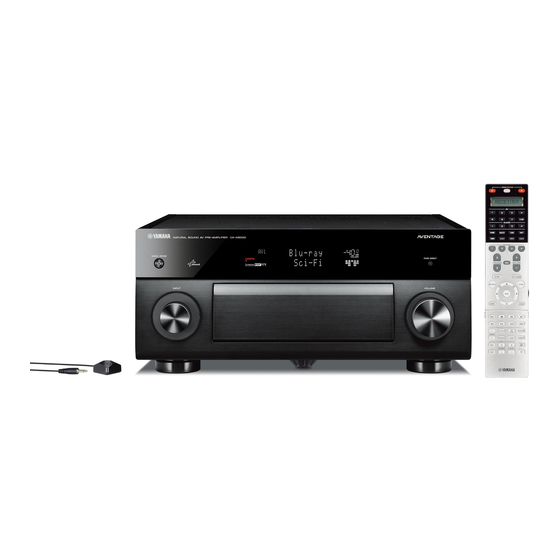

Yamaha CX-A5000 Connection Example

Connection Example / Anschlussbeispiel / Пример подключения
English
By a combination of "AV Pre-Amplifier CX-A5000" and "Power Amplifier MX-A5000", you can build a home theater system in a variety of ways. This guide
explains three representative connection manners for example. Please place the speakers in your room by using the following diagram as a reference.
• This guide explains connection examples only. For information on each terminal or required switch settings, refer to the instruction manual for each device.
• Before making connections, remove the power cable of each device.
Deutsch
Durch Kombination des „AV Vorverstärkers CX-A5000" mit dem „Endstufe MX-A5000" können Sie ein Heimkinosystem in vielen Varianten realisieren. Diese
Anleitung beschreibt beispielhaft drei typische Anschlussarten. Stellen Sie bitte die Lautsprecher in Ihrem Raum auf, indem Sie sich an der folgenden
Abbildung orientieren.
• Diese Anleitung beschreibt nur Anschlussbeispiele. Informationen zu den einzelnen Anschlüssen oder erforderlichen Schaltereinstellungen lesen Sie die Bedienungsanleitung der
betreffenden Geräte.
• Bevor Sie Verbindungen herstellen, entfernen Sie bitte die Netzkabel aller beteiligten Geräte.
Русский
Используя комбинации "AV предусилитель CX-A5000" и "Усилитель Mощности MX-A5000" , вы можете собрать разнообразные схемы домашнего
кинотеатра. В этом руководстве в качестве примера представлено три способа подключения. Установите колонки в помещении, используя в
качестве руководства следующий рисунок.
• В этом руководстве представлен один пример подключения. Для получения информации по каждому разъему или требуемым настройкам переключателя, обратитесь
к инструкции по эксплуатации каждого устройства.
• Перед подключением, отключите силовой кабель каждого устройства.
Ideal speaker layout / Ideale Lautsprecheranordnung / Идеальное расположение колонок
E R
1 2
3
4
10°-30° 10°-30°
T
6 7
Main zone / Hauptzone / Основная зона
© 2013 Yamaha Corporation Printed in Malaysia ZH84170
1 2
Zone2
5
1 Front (L) / Front (L) / Фронт (Л)
2 Front (R) / Front (R) / Фронт (П)
3 Center / Center / Центр
4 Surround (L) / Surround (L) / Тыл (Л)
5 Surround (R) / Surround (R) / Тыл (П)
6 Surround back (L) / Hintere Surround (L) / Центр. тылы (Л)
Y
7 Surround back (R) / Hintere Surround (R) / Центр. тылы (П)
E Front presence (L) / Front Präsenz (L) / Фронт присут. (Л)
R Front presence (R) / Front Präsenz (R) / Фронт присут. (П)
T Rear presence (L) / Hintere Präsenz (L) / Тыл присут. (Л)
Y Rear presence (R) / Hintere Präsenz (R) / Тыл присут. (П)
Subwoofer (1) / Subwoofer (1) / Сабвуфер 1
Subwoofer (2) / Subwoofer (2) / Сабвуфер 2

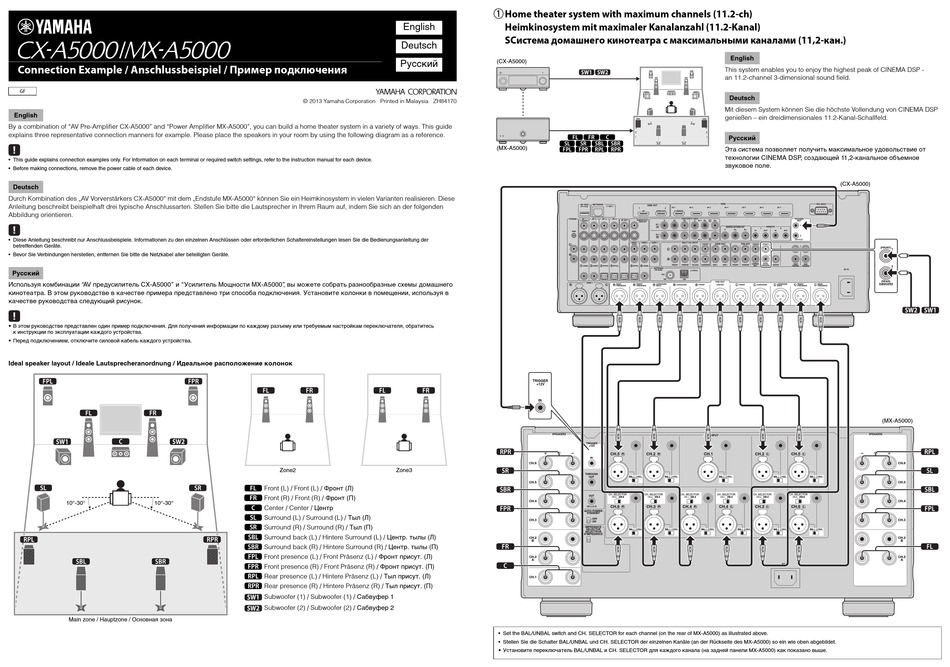

a Home theater system with maximum channels (11.2-ch)
Heimkinosystem mit maximaler Kanalanzahl (11.2-Kanal)
English
SСистема домашнего кинотеатра с максимальными каналами (11,2-кан.)
Deutsch
(CX-A5000)
Русский
(MX-A5000)
TRIGGER
+12V
1 2
IN
SPEAKERS
Y
CH.6
5
Zone3
CH.5
7
CH.4
R
CH.3
CH.2
B
2
CH.2
A
3
CH.1
• Set the BAL/UNBAL switch and CH. SELECTOR for each channel (on the rear of MX-A5000) as illustrated above.
• Stellen Sie die Schalter BAL/UNBAL und CH. SELECTOR der einzelnen Kanäle (an der Rückseite des MX-A5000) so ein wie oben abgebildet.
• Установите переключатель BAL/UNBAL и CH. SELECTOR для каждого канала (на задней панели MX-A5000) как показано выше.
English
This system enables you to enjoy the highest peak of CINEMA DSP -
an 11.2-channel 3-dimensional sound field.
Deutsch
Mit diesem System können Sie die höchste Vollendung von CINEMA DSP
genießen – ein dreidimensionales 11.2-Kanal-Schallfeld.
123
Русский
4567
ERTY Эта система позволяет получить максимальное удовольствие от
технологии CINEMA DSP, создающей 11,2-канальное объемное
звуковое поле.
INPUT
TRIGGER
+12V
R
CH.5 R CH.2 R CH.1
IN
THROUGH
OUT BAL. UNBAL. BAL. UNBAL. BAL. UNBAL.
CH. SELECTOR CH. SELECTOR CH. SELECTOR CH. SELECTOR
OUT
CH.5 CH.6 CH.2 CH.3 CH.1 CH.4 CH.1 CH.4
CH.6 CH.3 CH.4 CH.4
12V 0.1A R R R L
AUTO POWER
STANDBY
OFF
ON
IMPEDANCE
SELECTOR
BAL. UNBAL. BAL. UNBAL. BAL. UNBAL.
SELECTEUR
D'IMPEDANCE
(CX-A5000)
(MX-A5000)
SPEAKERS
L
CH.2 L CH.5 L
CH.6
BAL. UNBAL. BAL. UNBAL.
CH.5
CH. SELECTOR CH. SELECTOR
CH.2 CH.3 CH.5 CH.6
CH.4
CH.3 CH.6
L L
CH.3
BAL. UNBAL. BAL. UNBAL. BAL. UNBAL.
CH.2
B
CH.2
A
AC IN
T
4
6
E
1
