3. CableCaddy unter einem Tisch montieren
/ Installation of a CableCaddy under the table
• Der CableCaddy wird mit zwei Befestigungswinkeln für die waagrechte Montage geliefert (3.1)
• Für die senkrechte Montage eines CableCaddy's benötigen Sie den Montagewinkel 4005000010 (optional) (3.2)
• Für die senkrechte Montage von 2 bis 4 CableCaddys im gleichen Anschlussfeld benötigen Sie die Schiene
4005000011 (Option) und 2 bis 4 Montagewinkel 4005000010 (optional) (4.2).
Beinfreiheit unter dem Tisch beachten!
• The CableCaddy can be mounted horizontally with included brackets (3.1)
• If mounted vertically, the optional bracket 4005 000 010 is needed (3.2)
• For mounting vertically of 2 to 4 CableCaddys at same desktop module, you need optional rail 4005000011
and 2 to 4 brackets 4005000 010 (option) (4.2) Please mind the legroom underneath the table!

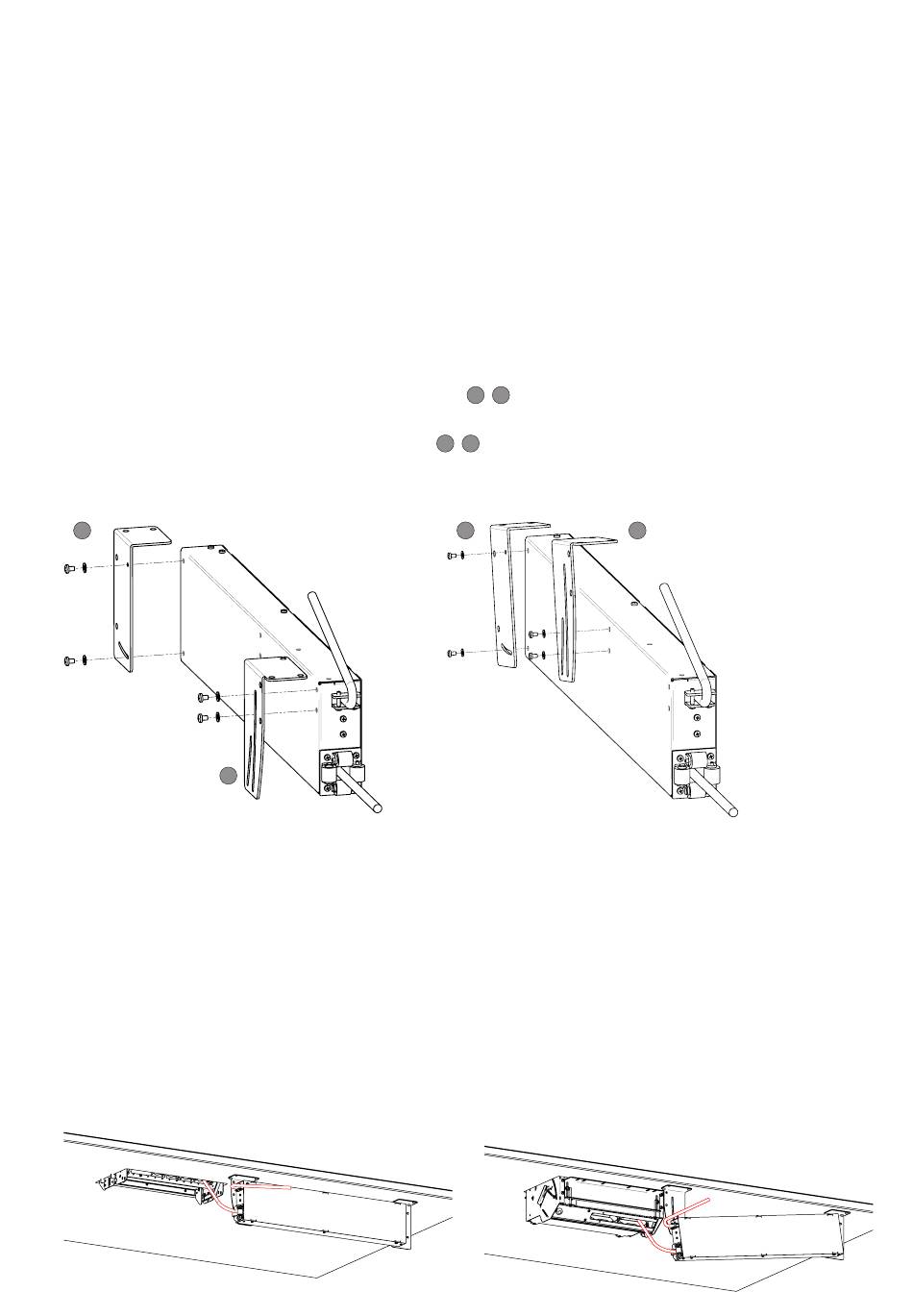

3.1 CableCaddy waagrecht montieren
3.1.1 Montagewinkel montieren
Die mitgelieferten Montagewinkel können in 2 Stellungen
entsprechenden Kabelauslassöffnung des verwendeten Anschlussfeldes.
The supplied brackets can be mounted in 2 positions
cable exit bracket in used desktop connection
a
a
für flachere Anschlussfelder,
z. B. Kindermann CablePort standard
for flat desk connection,
e. g. Kindermann CablePort standard
3.1.2 CableCaddy am Anschlussfeld montieren
CableCaddy mit geeigneten Schrauben (z. B. Ø 3,5 oder Ø 4 mm) wie unten beispielsweise dargestellt, unter der
Tischplatte mit Montagewinkel befestigen. Der Neigungswinkel ist justierbar.
Der Kabelzug darf nach dem Einbau nirgends schleifen oder scheuern!
Mount CableCaddy with suitable scews (for example Ø 3.5 oder Ø 4 mm) for mounting brackets underneath the
table, as shown next. The tilt angle is adjustable.
Adjust the unit, that he cable strain may never become crushed or rub against other parts!
/ Installation of CableCaddy horizontally
/ Mount bracket to CableCaddy
a
,
a b
b
/ Install CableCaddy at desk connection
, montiert werden, je nach Eintritts-winkel zur
b
depending of the entry angle of corresponding
b
für tiefere Anschlussfelder,
z. B. Kindermann CablePort flex
for deeper desk connection,
e. g. Kindermann CablePort flex
