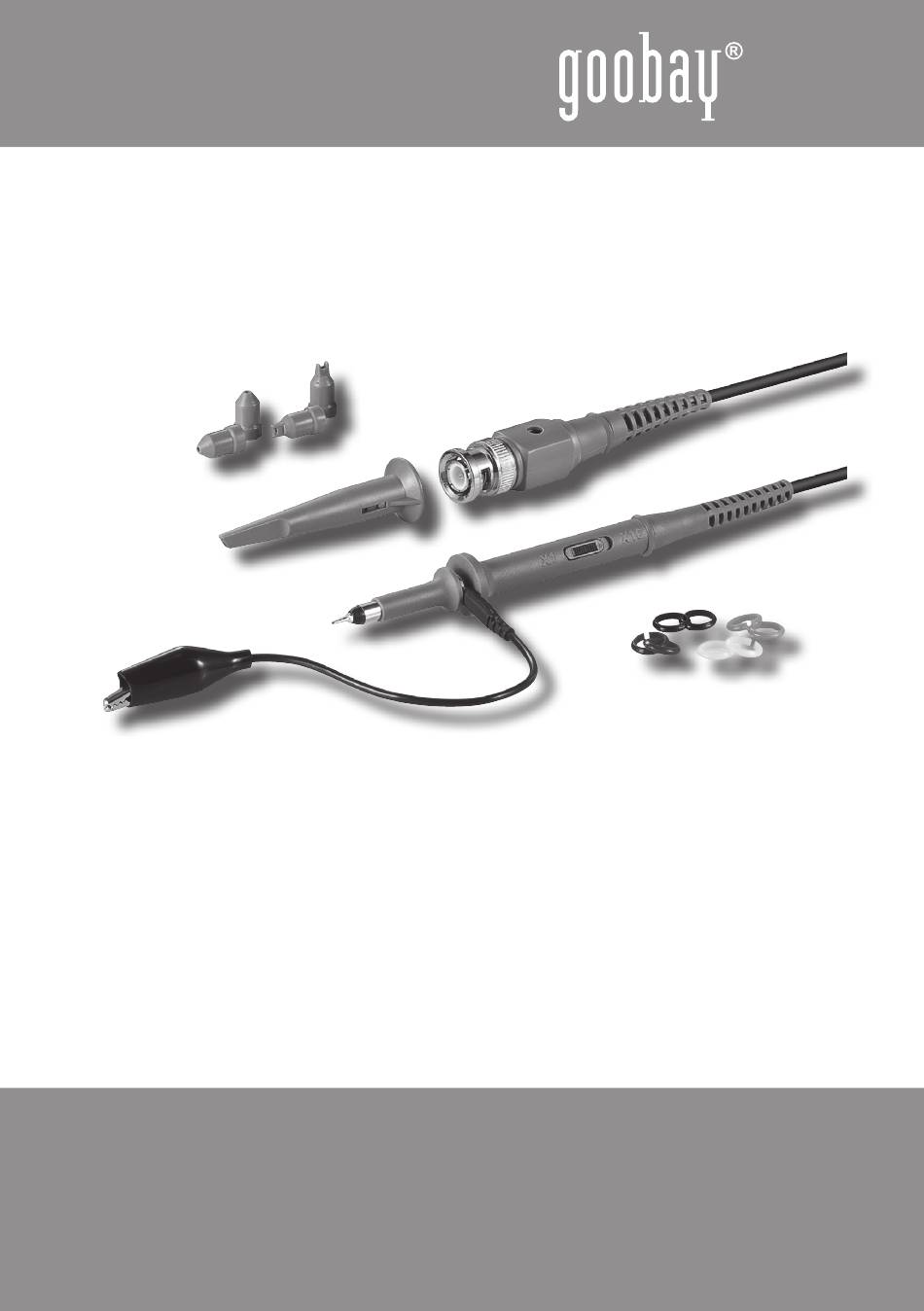

- Page 1 MES Oszilloskop Tastkopf 40 Mhz 77049 MES Oszilloskop Tastkopf 60 Mhz 77295 MES oscilloscope probe-head 40 Mhz 77049 MES oscilloscope probe-head 60 Mhz 77295 Betriebssanleitung User`s Manual...
-
Page 2: Table Of Contents
Betriebsanleitung MES Oszilloskop Tastkopf ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können. Inhaltsverzeichnis: Seite: 1 Sicherheitshinweise... -
Page 3: Beschreibung Und Funktion
• Bitte installieren und lagern Sie das Produkt und das Zubehör so, dass keine Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden können. • Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dämmmaterial. -
Page 4: Lieferumfang
Betriebsanleitung 4 Lieferumfang: - 1 x Tastkopf - 1 x Zubehör - 1 x Betriebsanleitung 5 Grafische Darstellung: Tastkopf mit Anschlusskabel Tastspitzenkappe Erdungsklammer Farbringe Tastkopfkappen Schraubendreher 6 Installation: 1. Montieren Sie den Tastkopf mit seinem Zubehör nach Bedarf für die Messung. 2. -
Page 5: Technische Daten
Bild 1 Für das Vorgehen bei speziellen Messungen lesen Sie bitte die Bedienungsanleitung Ihres Ozilloskops. 8 Technische Daten: Maximale Arbeitsspannung (VDC+VACp-p): Daten: Modell 77049 77295 Dämpfung 1 x und 10 x per Schalter Eingangswiderstand 1 MΩ 1 MΩ Eingangskapazität 130 pF... -
Page 6: Pflege, Wartung, Lagerung Und Transport
Betriebsanleitung 8,75 ns 5,8 ns max. Spannung (V 300 V 600 V Gewicht netto / brutto 0,064 / 0,085 kg Kabellänge 1,20 m Arbeitsbedingungen -10 bis +50 °C, ≤ 85 % rel. LF Lagerbedingungen -20 bis +75 °C, ≤ 85 % rel. LF Maße 220 x 140 x 20 mm 9 Wartung, Pflege, Lagerung und Transport:... -
Page 7: Problembehebung
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind. • Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht. • Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss. -
Page 8: Ce-Konformitätserklärung
13 CE-Konformitätserklärung: Dieses Produkt ist mit der nach der Richtlinie 2004/108/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefordert werden. -
Page 10: Safety Instructions
User`s Manual MES Oscilloscope Probe-Head ATTENTION! Please read the user manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this guide to have it available, when there are uncertainties, or the product will be passed on. -
Page 11: Description And Function
ves on them while playing. Furthermore, there is a risk of swallowing and inhalating of incidentals and insulating material. • Also read the manual of your connected device for checking the compatibility and fitting of the connectors to the product, and the other way round. •... -
Page 12: Graphic Diagram
User`s Manual 5 Graphic Diagram: probe-head unit probe tip cap ground wire color rings location cap screwdriver 6 Installing: 1. Assemble the probe-head like needed for measuring. 2. Connect the BNC plug of the probe-head to an applicable and switched off oscilloscope. Connect the ground wire to measure in circuits, above all with voltage references different from the measuring device, to get correct measuring results. -
Page 13: Specifications
Read the user`s manual of your oscilloscope for special measurement operation. 8 Specifications: Maximum Working Voltage derating Curve (VDC+VACp-p) Data: Model 77049 77295 Attenuation Ratio 1 x und 10 x by switch Input Resistance 1 MΩ 1 MΩ Input Capacity... -
Page 14: Maintenance, Care, Storage And Transport
User`s Manual 9 Maintenance, Care, Storage and Transport: ATTENTION! Risk of fire by short-circuit and overheating! Mind adequate ventilation and use fire-resistant and solid surfaces! ATTENTION! Risk of injury by stumbling! Attend to safe cable installation! • The device is maintenance-free. • Always disconnect the product from the device and unplug the mains plug, when not in use! •... -
Page 15: Troubleshooting
11 Troubleshooting: Problem Help The product does not work. -Mind the compatibility of the connected device. -Switch on unit and load.after checking. The device heats up much, incorrect -Disconnect the unit from mains immedia- smells, humming, vapor tely and do not touch it. -Protect it against further use. -
Page 16: Ce Declaration
13 CE Declaration: This device corresponds to EU directives 2004/108/EC: With the CE sign the Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be requested online on www.goobay.de. All trademarks and registered brands... - Page 18 User`s Manual...
- Page 20 Revision Date: 2012-01-20 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
