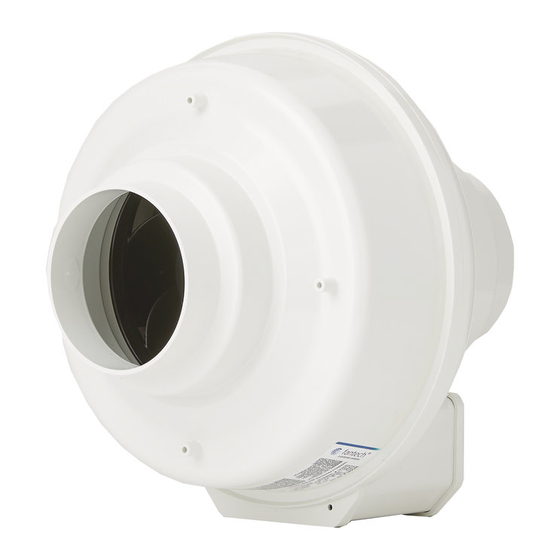

Fantech FR Series Installation And Maintenance Instructions Manual
Hide thumbs
Also See for FR Series:
- Installation and operation manual (17 pages) ,
- Installation instructions (2 pages)
Subscribe to Our Youtube Channel
Related Manuals for Fantech FR Series
Summary of Contents for Fantech FR Series
- Page 1 INSTALLATION AND MAINTENANCE INSTRUCTIONS FOR MODEL FR INSTRUCTIONS POUR L’INSTALLATION ET L’ENTRETIEN DU MODÈLE FR INSTRUCCIONES DE INSTALACION Y MANTENIMIENTO DEL MODELO FR...
- Page 2 Insulated flexible type duct work (recommended for all bathroom exhaust applications) will result in much quieter operation. Fantech recommends mini- mum 8' of insulated flexible duct between any exhaust grill and fan for low noise level.
- Page 3 For the quietest possible installations, Fantech recommends a minimum of 8' of insulated flexduct between any exhaust grill and fan. When using flexible type duct work, duct should be stretched as tight and straight as possible.
-
Page 4: Electrical Connection
Wiring Diagrams WHEN DEEMED ADVISABLE FOR SAFETY. All Models Without Motor Speed Controller Liquid tight wiring – Top View (For outside applications). With Motor Speed Controller Multiple Location Switching Wiring Diagram Romex wiring – Top View Fantech FR Series Installation Manual... - Page 5 être optimal. Un travail d’isolation pour les tuyaux d’aération (recom- mandé pour tout le système d’aération des salles de bain) permettra un fonctionnement plus silencieux. Fantech recommande le tuyau d’aéra- tion isolé de 2,50 mètres minimum entre n’importe quelle grille d’aéra- tion et du ventilateur pour minimiser le bruit.
- Page 6 Pour des installations insonorisées au maxi- mum, Fantech recommande un tuyau flexible isolé de 2,50 mètres au minimum entre toutes les grilles aération et du ventilateur. En utilisant un tuyau flexible, le tuyau devrait être étiré aussi fortement et droit que possible.
-
Page 7: Dépannage
Avec contrôle de vitesse du moteur Câblage serré du liquide - vue de dessus (pour des utilisations Sans contrôle de vitesse du moteur extérieures). Diagramme de raccordement pour installation interrupteurs multiples Câblage Romex - Vue de dessus. Fantech “Your Ventilation Solutions Company”... - Page 8 Un conducto flexible aislado (recomendado para cualquier instalación de escape para baños) resulta mucho más silen- cioso. Fantech recomienda un mínimo de 8 pies de conducto flexible aislado entre cualquier rejilla de escape y el ventilador, para lograr un mínimo de ruido.
- Page 9 Para lograr la instalación más silenciosa posible, Fantech recomienda un mínimo de 8 pies de conducto flexible aislado entre cualquier rejilla de escape y el ventilador. Al montar un conducto de tipo flexible, el mismo se debe estirar lo más apretado y recto posible.
-
Page 10: Conexión Eléctrica
Con controlador de velocidad de motor Cableado impermeable - Vista de Planta (Para aplicaciones al exterior). Sin controlador de velocidad de motor Diagrama de alambrado para conmutación en varios puntos Cableado en Romex - Vista de Planta Fantech FR Series Installation Manual... - Page 11 Tales productos se deben devolver al punto de com- TECH, accompagné de sa facture et identifié par un numéro RMA. pra o a la fábrica de FANTECH, junto con la Factura de Venta y su debida identi- ficación con el número RMA.
- Page 12 Product may need to be returned quential or incidental damages, loss of property, revenues, or profit, to the FANTECH factory, together with a copy of the bill of sale and or costs of removal, installation or reinstallation, for any breach of identified with RMA number.
