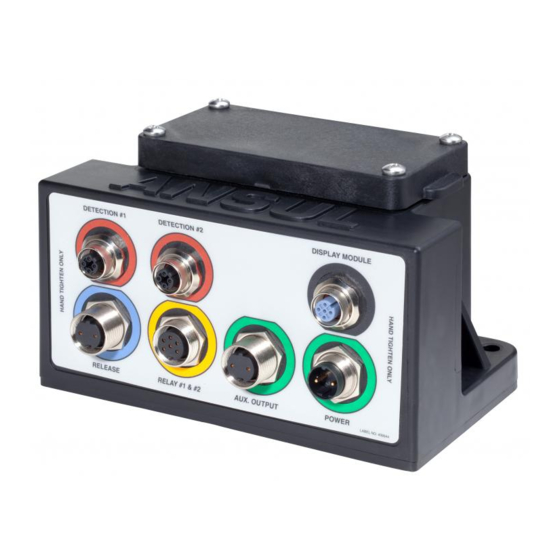

Ansul CHECKFIRE 210 Owner's Manual

Detection and actuation system
Hide thumbs Also See for CHECKFIRE 210:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
CHECKFIRE 210
DETECTION AND
ACTUATION SYSTEM
OWNERS' GUIDE
(Brazilian Portuguese, Chinese, English, French, German, Italian,
Latin American Spanish, Mongolian, Russian, and Swedish)
© 2017 Johnson Controls. All rights reserved.
All specifications and other information shown were
current as of document revision date and are subject to
change without notice.
|
Part No. 442045-01

Advertisement

loading
Need help?

Need help?

Do you have a question about the CHECKFIRE 210 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ansul CHECKFIRE 210

Summary of Contents for Ansul CHECKFIRE 210

  • Page 1 CHECKFIRE 210 DETECTION AND ACTUATION SYSTEM OWNERS’ GUIDE (Brazilian Portuguese, Chinese, English, French, German, Italian, Latin American Spanish, Mongolian, Russian, and Swedish) © 2017 Johnson Controls. All rights reserved. All specifications and other information shown were current as of document revision date and are subject to change without notice.
  • Page 3 CHECKFIRE 210 DETECTION AND ACTUATION SYSTEM OWNERS’ GUIDE © 2017 Johnson Controls. All rights reserved. All specifications and other information shown were current as of document revision date and are subject to change without notice. Part No. 442045-01...
  • Page 5 Authorized ANSUL Distributors or the end user. This handbook is a quick-reference guide for basic operation of the CHECKFIRE 210 System. Two buttons on the display module and manual actuators provide operator control. Fill-In System Information (as installed)
  • Page 6 IN CASE OF FIRE: Manual Actuation OPEN GUARD DOOR 009343 PUSH RED BUTTON FOR IMMEDIATE ACTIVATION 1) Safely bring equipment to complete stop, set brake and shut off engine. 2) Break visual seal and open guard door. 3) Push the red “PUSH To Activate / Alarm When Lit” button. 4) Release circuit immediately activates the connected fire suppression system (if included, pressure switch activates auxiliary operation).
  • Page 7 2) Silence sounder (post discharge or fault notification) for two hours: Press and release to silence sounder; LED fault indication will continue until fault is cleared. Any new fault or detection event will reactivate sounder. 3) Reset function is for Authorized ANSUL Distributor service technician. PAGE 3...

  • Page 8: Front Panel Indicators

    Contact Authorized ANSUL Distributor for service. d. Amber pulsing 1 x 10 sec. with sounder indicates internal or external power fault. Contact Authorized ANSUL Distributor for service. e. Off indicates no system power. Contact Authorized ANSUL Distributor for service.
  • Page 9 FRONT PANEL INDICATORS (Continued) STEP 2 (Continued) 009290 c. LED amber or red indications Amber: RELEASE Circuit Fault, pulsing 1 x 10 sec. DETECTION Circuit Alarm Condition, Red: pulsing 1 x 10 sec Amber: DETECTION Circuit Fault, pulsing Amber 1 x 10 sec. Red*: System DISCHARGE activated pressure switch, steady-on for remaining Release...
  • Page 10 FRONT PANEL INDICATORS (Continued) 3) Red “PUSH” To Activate / Alarm When Lit” LED (sounder matches pulse rate). a. Pulsing 1 x 1 sec. indicates Pre-Alarm Condition, Alarm Only Programming or Isolate Mode. b. Pulsing 2 x 1 sec. indicates Alarm Condition and TD1 (time delay #1) starts countdown (last 5 sec.
  • Page 11 SISTEMA DE DETECÇÃO E ATUAÇÃO CHECKFIRE 210 GUIA DO PROPRIETÁRIO Observação: a versão em inglês deste documento é a oficial. Se esse documento for traduzido para qualquer idioma que não seja o inglês e houver uma discrepância entre o inglês e a tradução, a versão em inglês prevalecerá.
  • Page 13 ANSUL ou pelo usuário final. Este manual é um guia de referência rápida para a operação básica do sistema CHECKFIRE 210. Dois botões no módulo de exibição e nos atuadores manuais oferecem controle do operador.
  • Page 14 EM CASO DE INCÊNDIO: Atuação manual PORTA DE PROTEÇÃO ABERTA 009343 PRESSIONE O BOTÃO VERMELHO PARA A ATIVAÇÃO IMEDIATA 1) Faça o equipamento parar de modo seguro, freie e desligue o motor. 2) Rompa o lacre visual e abra a porta de proteção. 3) Pressione o botão vermelho “PUSH To Activate / Alarm When Lit”...
  • Page 15 Qualquer nova falha ou evento de detecção reativará o dispositivo sonoro. 3) A função Reset (Reinicializar) é para ser usada somente pelo técnico de serviço do distribuidor autorizado pela ANSUL. PÁGINA 3...
  • Page 16 Entre em contato com o distribuidor autorizado da ANSUL para chamar o serviço. d. Âmbar pulsando uma vez a cada 10 segundos com dispositivo sonoro indica falha de alimentação interna ou externa.
  • Page 17 INDICADORES DO PAINEL FRONTAL (Continuação) ETAPA 2 (Continuação) 009290 c. Indicações em âmbar ou vermelho do LED LIBERAR Falha no circuito, pulsando Âmbar: uma vez a cada 10 segundos. Vermelho: DETECÇÃO Condição de alarme de circuito, pulsando uma vez a cada 10 segundos DETECÇÃO Falha no circuito, Âmbar:...
  • Page 18 INDICADORES DO PAINEL FRONTAL (Continuação) 3) LED vermelho “PUSH To Activate / Alarm When Lit” (Aperte para ativar/emitir alarme quando aceso) (o dispositivo sonoro corresponde à taxa de pulso). a. Pulsar uma vez a cada um segundo indica uma condição de pré-alarme, uma programação de alarme somente ou Modo de isolamento.

  • Page 19: Guida Per L'utente

    CHECKFIRE 210 探测和释 放系统 GUIDA PER L'UTENTE 使用说明书 注：此文档的官方版本是英文版本。如果此文档被翻译成英语以外的任何语言 后，译文版本与英文版本存在差异，将以英文版本为准。 版权所有 © 2017 Johnson Controls。保留所有权利。显示 的所有规格和其他信息截至文件修订日期是最新版本，如有 更改，恕不另行通知。 部件号 442045-01...
  • Page 21 显示模块 009275 “DELAY/RESET/SILENCE” “PUSH TO ACTIVATE / （延迟/重置/静音）按钮 ALARM WHEN LIT ” （按下以启动/亮起时报警） 密封 钮和 LED 该车辆/设备通过 CHECKFIRE 210 检测和驱动系统监控，该系 统通常连接至 ANSUL A-101 或 LVS 灭火系统，用于 24 小 ® 时灭火。设备操作员必须通过得到授权的 ANSUL 经销商或最终 用户提供的实操培训。 本手册是 CHECKFIRE 210 系统基本操作的快速参考指南。控 制模块上的两个按钮及手动启动器为操作员提供手动操作功能。 电源： 仅内部电源...
  • Page 22 发生火灾时：手动启动 打开防护门 009343 按下红色按钮立即启动 1) 安全地让设备完全停止，拉起停车制动器并关闭发动机。 2) 拉断控制模块上的密封铅丝并打开防护门。 3) 按下红色“按下以启动/亮起时报警”按钮。 4) 释放电路立即激活连接的灭火系统（如果有辅助功能，压力 开关会激活辅助操作）。请参见下面的注释。 5) 安全地离开设备并用备用消防设备做好准备。 6) 可选手动启动：拉动扣环插销并按下电动或气动手动启动器 上的红色按钮。 注：在灭火系统启动（释放）期间，红色“按下以启动/亮起时 报警”LED 和警报声将持续 10 秒钟。释放后：探测 1 和/或探 测 2、停机和喷放 LED 和警报声将按10秒一次闪动并报警。如 果可安全地重新进入设备，则按下“延迟/重置/静音”按钮可将 警报声静音两小时。 填写系统信息（根据安装情况） 电动或气动手动启动器位置： 第 2 页...
  • Page 23 动机，然后退出。用备用消防设备做好准备。 4) 释放后：LED 和警报声 10 秒一次 按下灰色按钮重置时 间延迟（仅限 TD1） 009290 延迟/重置/静音（灰色）按钮 1) 重置时间延迟：在报警状态下每按动此按钮一次可以重置时 间延迟循环一次。（限制：2 次重置或无限次重置，参见第 1 页。） A. 必须在 TD1 延时的最后一秒之前启动。（在 TD1 之后没 有响应，直至释放后）。 b. 注：按住不放不会延长延迟时间。 2) 警报声静音（释放或故障通知后）两小时： 按动一次可以使 警报声静音；LED 故障指示将继续闪动直至故障被排除。任 何新的故障或探测事件都将重新激活警报声。 3) 重置功能只适用于得到授权的 ANSUL 经销商维修技术人 员。 第 3 页...
  • Page 24 009290 1) 电源 LED A. 绿色灯长亮指示外部电源正常。 b. 绿色灯 3 秒一次闪动，指示内部电源正常。 c. 黄灯 3 秒一次闪动，指示外部电源故障；系统由内部电源 供电。请联系得到授权的 ANSUL 经销商进行维修。 d. 黄灯10 秒闪动一次并警报声，指示内部或外部电源故 障。请联系得到授权的 ANSUL 经销商进行维修。 E. 熄灭表示没有系统电源。请联系得到授权的 ANSUL 经销 商进行维修。 2) 其他 LED a. 熄灭表示处于正常状态。 B. 黄色或红色灯闪动并启动警报声：请联系得到授权的 ANSUL 经销商进行维修。 小心 任何故障指示都可导致火灾探测和释放系统不能正 常工作；请立即联系得到授权的 ANSUL 经销商进...
  • Page 25 前面板指示灯（续） 步骤 2（续） 009290 C. 黄色或红色 LED 指示 黄色： 释放回路故障，10 秒一次闪动 红色： 探测回路警报状态，10 秒一次闪动 黄色： 探测 回路故障，黄灯10 秒一次闪烁 红色*： 系统释放压力开关激活，整个释放周期内 一直常亮。 在释放后每10 秒闪动一次 黄色： 隔离模式，每30 秒两次 红色： 停机状态，在警报状态下每秒 4 次。 在释放期间保持常亮。 在释放后每10 秒闪烁一次。 * 澳大利亚标准：仅在设定了“压力开关反馈”之后激活。 第 5 页...
  • Page 26 前面板指示灯（续） 3) 红色“按下以启动/亮起时报 警”LED（警报声同时响起）。 a. 每秒一次闪动，指示警报前期、探测回路仅限警报的设定 或隔离模式。 b. 每秒两次，指示警报条件和 TD1（时间延迟 #1） 开始倒计时（最后 5 秒闪烁增加至每秒 4 次）。 C. 每秒四次，指示 TD1 和 TD2 的最后 5 秒 （时间延迟 #2），继续闪动每秒四次，直至倒计时结 束。 D. 长亮10 秒，指示释放已激活。 e. LED 也是按钮，请参见第 2 页有关灭火系统手动启动的信 息。 4) 延迟/重置/静音按钮 A. 按钮上的图标表示系统控制选项。 在时间延迟期间，按下按钮重置时间延迟。...
